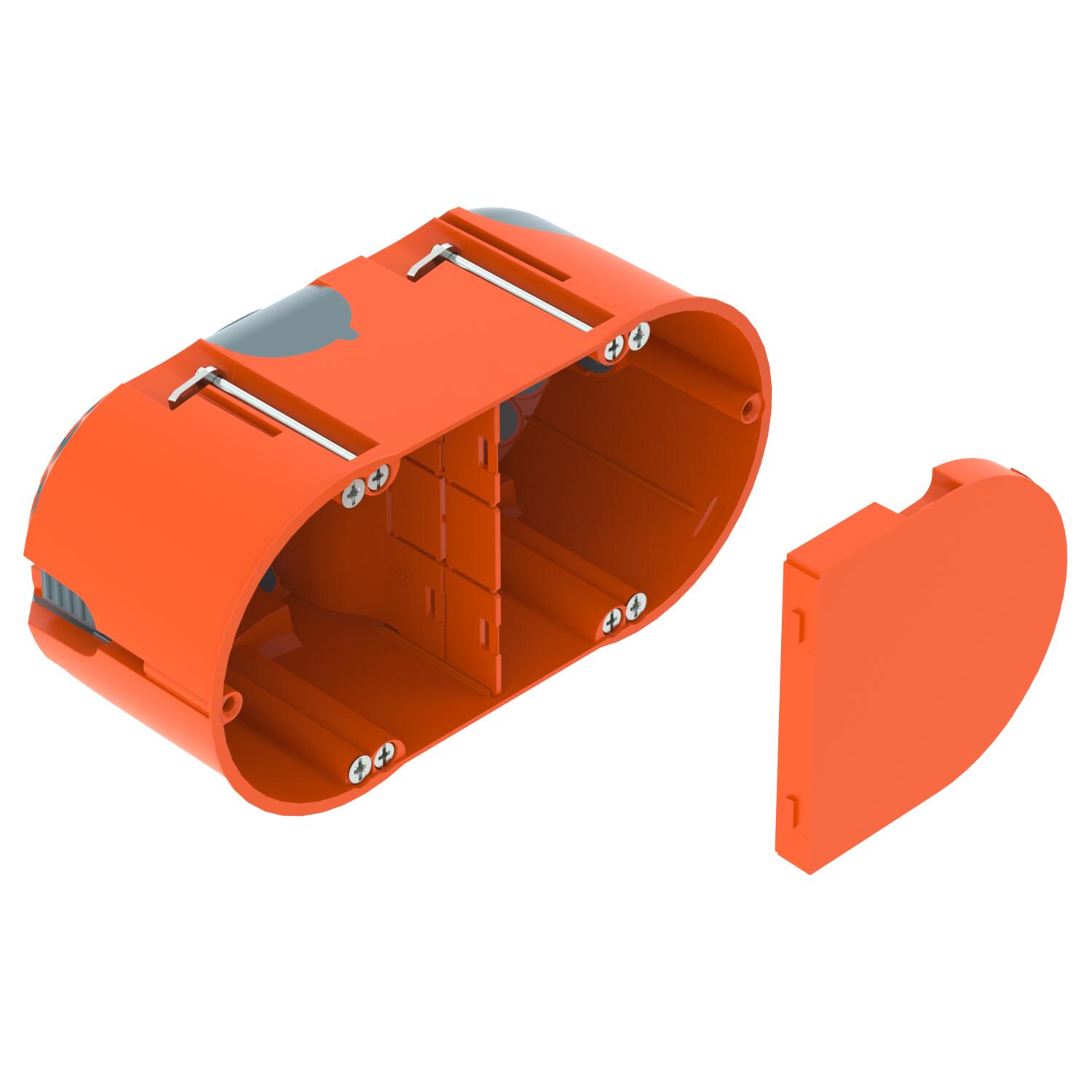

Krabice do dutých stěn pro elektronické komponenty 61, vzduchotěsná
Výr. č. 2003826 | EAN 4012196865499
- Popis produktu
-
Popis produktuKrabice do dutých stěn pro elektronické komponenty s membránovými vývody, víkem a přepážkou, pro použití v dutých stěnách s montážní hloubkou nejméně 61 mm a tloušťkou desek 5–40 mm.
• 6 nálitků pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 4 kombi - otvory pro trubky Ø 20 a 25 mm
• 4 otvory pro vedení NYM 3 x 1,5 mm²
• 2 otvory pro vedení NYM 3 x 2,5 mm² nebo 5 x 1,5 mm²
• 2 otvory pro vedení NYM 5 x 2,5 mm² nebo 7 x 1,5 mm²
• Vzduchotěsné spojení s dalšími krabicemi prostřednictvím spojovacího prvku typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

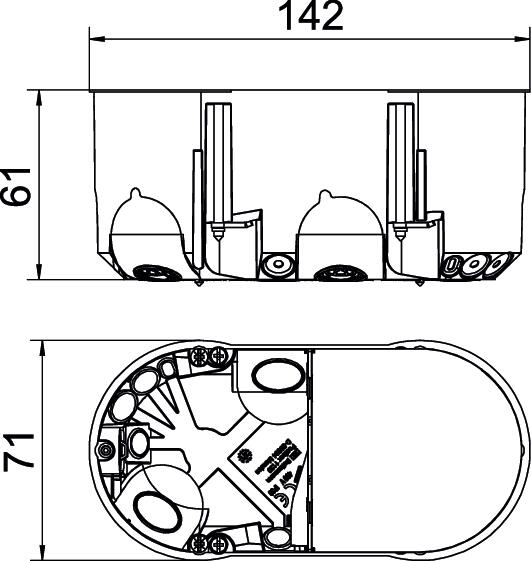

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,2004 kg CO₂e / 1 Kus Dĺžka 142 mm Druh vyhotovenia telesa Zavádzacia membrána Farba oranžová / sivá Forma oválny Hrdlo Spojovacie hrdlo Kombinované priechodky Ø 20 / 25 mm 4 Materiál Polypropylén / Termoplastický elastomér Menovité napätie 400 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 1,5 mm² Nárazuvzdorný áno Odstup skrutiek pre prístroje 61 mm ohňovzdorný podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 850°C Počet vložiek 2 Počet vstupov káblov 14 pre priemer rúrky 20/25 mm Priechodky vedení 3 x 1,5 mm² 4 Priechodky vedení 3 x 2,5 mm² / 5 x 1,5 mm² 2 Priechodky vedení 5 x 2,5 mm² / 7 x 1,5 mm² 2 Priechodky vedení pre malé napätia 2 Priemer frézovaného otvoru 68 mm Rozmer 142x71 Šírka 71 mm So skrutkami áno Stupeň krytia IP30 Upevnenie prístrojov Skrutky Upevnenie veka zaisťovací Veko oranžová Vhodné pre hrúbku platne max. 40 mm Vhodné pre hrúbku platne min. 5 mm Výška 61 mm Vzduchotesne áno - Všetky typy
