Kotevní tyč
Výr. č. 3497826 | EAN 4012196606788
- Popis produktu
-
Popis produktuKotevní tyč a vhodná plastová dutinka umožňuje ve spojení s injektážní maltou VMU plus upevnit zátěže ke stěnám ze zdiva bez působení rozpínacího tlaku. Systém se používá také k upevnění do betonových stropů. V případě stěn z betonu a plných tvárnic se kotevní tyč montuje pouze pomocí injektážní malty VMU plus bez dutinky.
Kotevní tyč VMU-A 8 × 110 mm se montuje s plastovou dutinkou VM-SH 12 × 80 nebo VM-SH 16 × 85.
Kotevní tyč VMU-A 10x130 mm se montuje s plastovým děrovaným pouzdrem VM-SH 16x85.
Kotevní tyč VMU-A 10x150 mm se montuje s plastovým děrovaným pouzdrem VM-SH 16x85 nebo VM-SH 16x130.
Kotevní tyč VMU-A 12x155 mm se montuje s plastovým děrovaným pouzdrem VM-SH 20x85.
Pro kotevní tyče M6 (L = 65 mm) a M8 (L = 65 mm) použijte dutinku VMU-SH 12x50. Pokud budete používat kotevní tyče M8 (L = 120 mm), M10 (L = 140 mm), M10 (L = 160 mm) a M12 (L = 165 mm), je třeba použít dutinku VMU-SH 18x95.
- Technické údaje
-

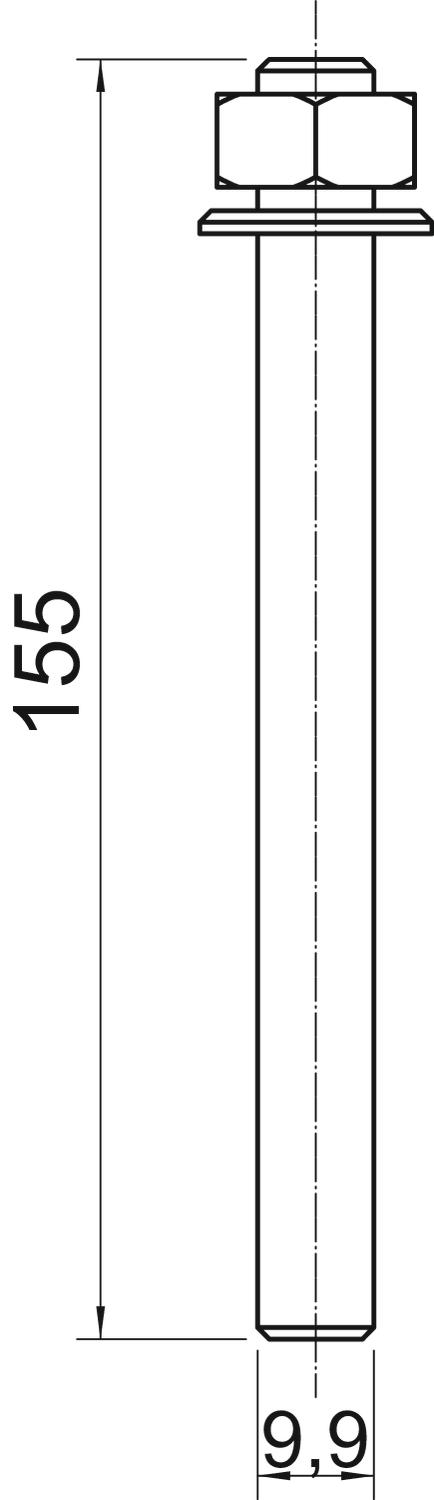

Rozmery
Dĺžka 155 mm Druh závitu metrický Farba pozinkováno Materiál Oceľ Metrický závit 12 Označenie hĺbky áno Povrch galvanicky zinkované Rozmer 12x9,9 Rozmer d 12 mm Rozmer L 155 mm S vonkajším závitom áno Trieda pevnosti 5.8 Veľkosť kľúča 19 Závit M12 - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

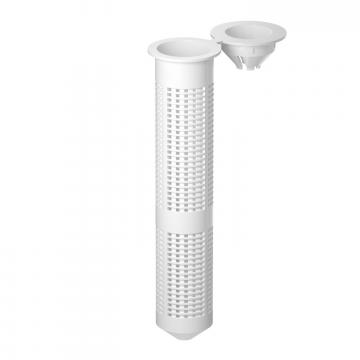

Plastová dutinka
VMU-SH 20x85 3497866 10 Kus
Injektážní malta v kartuši, 420 ml
VMU plus 420 3497803 1 Kus - Na stiahnutie
-
List technických údajov VMU-A 12-155vz / 3497826 , 0.22MB , pdf
