Kompletní blok pro FV systémy 1000 V DC s dálkovou signalizací ostatné | IP20

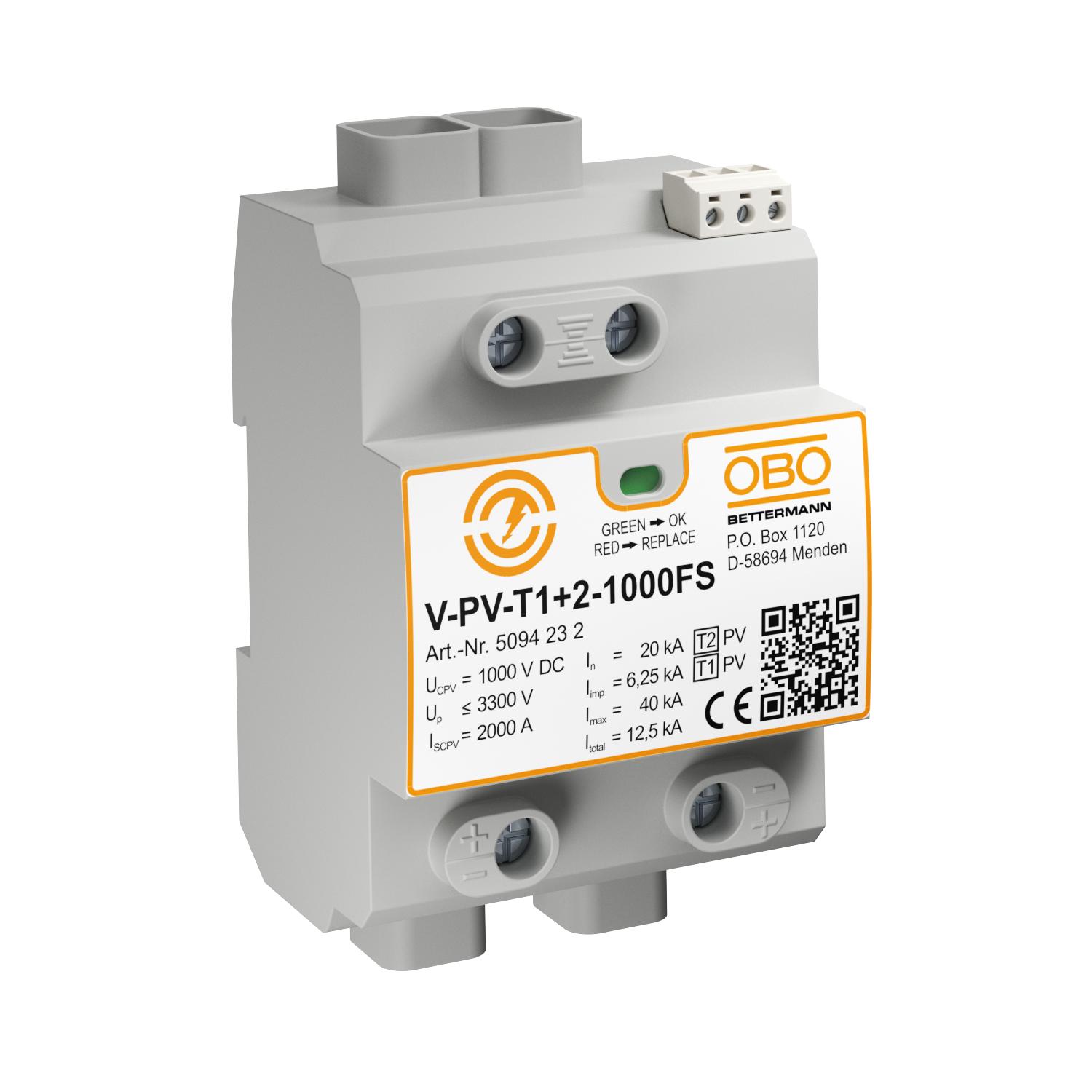

Kompletní blok pro FV systémy 1000 V DC s dálkovou signalizací

Výr. č. 5094232 | EAN 4012196603725

Výr. č. / Typ

Provedení pólů	ostatné

Stupeň krytia	IP20

Popis produktu

Popis produktu

Kombinovaný svodič typu 1 + 2 podle EN 50539-11 k ochraně před bleskem a přepětím pro FV systémy.

• Vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Přepěťová ochrana podle ČSN 33 2000-7-712 (IEC 60364-7-712, VDE 0100-712)
• Svodová schopnost do 12,5 kA (10/350) a 40 kA (8/20)
• Zapojení Y odolné proti chybám s indikací stavu
• Varianta FS má bezpotenciálový přepínací kontakt pro dálkovou signalizaci

Aplikace: Zařízení ochrany proti bleskovému proudu a zařízení přepěťové ochrany pro FV systémy.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	6,25 kA
Čas odozvy	<25 ns
Diaľková signalizácia	áno
Farba	sivá
Integrovaná predradená poistka	nie
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Max. napätie PV	1000 V
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA

Najvyššie trvalé napätie DC	1000 V
OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	50 A
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	ostatné
Rázový prúd atmosférického výboja (10/350) [celkovo]	12,5 kA
Rozmer	1000V DC
Signalizácie na prístroji	optická
Skúšobná trieda typ 1	áno
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie
Vyhotovenie	Konfigurace Y + FS

Rozmery

Dĺžka	65,5 mm
Šírka	71,2 mm

Výška	120 mm

Možnosti pripojenia

Kontakty diaľkovej signalizácie	Prepínací kontakt
Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	2,5 mm²

Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Rázový zvodový prúd (8/20) [celkový]	40 kA

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,1535 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,1535 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
