Kompletné riešenie prístrojovej jednotky GES4
Výr. č. 7427410 | EAN 4012195916888
- Popis produktu
-

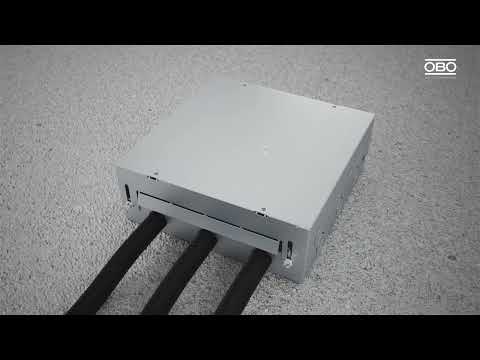

Popis produktuŠtvorcová montážna jednotka pre šesť inštalačných prístrojov Modul 45, na použitie v dutých a mazaninových podlahách ošetrovaných nasucho v interiéri pozostávajúca z montážneho telesa, prístrojovej jednotky GES4-2, dvoch univerzálnych nosičov UT a z 3-jitej zásuvky s ochranným kontaktom 33°, v bielej farbe. Montážne teleso s vopred vyrazenými zavádzacími otvormi pre potrubné vedenia (M25), na hornej strane je možné nastaviť na mazaninu. V stave pri dodaní je montážne teleso uzatvorené slepým vekom. Prístrojovú jednotku je možné nasadiť po prácach na mazanine do vzniknutého montážneho otvoru. Ochranný rám pre podlahovú krytinu v sklopnom veku prístrojovej jednotky 3, 5, 8 alebo 10 mm.
Minimálna montážna hĺbka predstavuje 72 mm vrátane podlahovej krytiny, rozsah nivelácie + 30 mm.
Farba prístrojovej jednotky: oceľovosivá; RAL 7011.
-
- Technické údaje
-
Technické údaje
CO₂ stopa (GWP) od kolísky po bránu 10,3128 kg CO₂e / 1 Kus Farba oceľovosivá; RAL 7011 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Posuvný uzáver Montážna hĺbka 80 mm Rozmer 222x222x73mm Stupeň krytia kód IK IK08 Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška mazaniny max. 100 mm Výška mazaniny min. 80 mm - Všetky typy
