Kombinovaný svodič V25 pro FV systémy, 900 V DC s dálkovou signalizací 3 | IP20

Kombinovaný svodič V25 pro FV systémy, 900 V DC s dálkovou signalizací

Výr. č. 5097448 | EAN 4012195709121

Výr. č. / Typ

Provedení pólů	3

Stupeň krytia	IP20

Popis produktu

Popis produktu

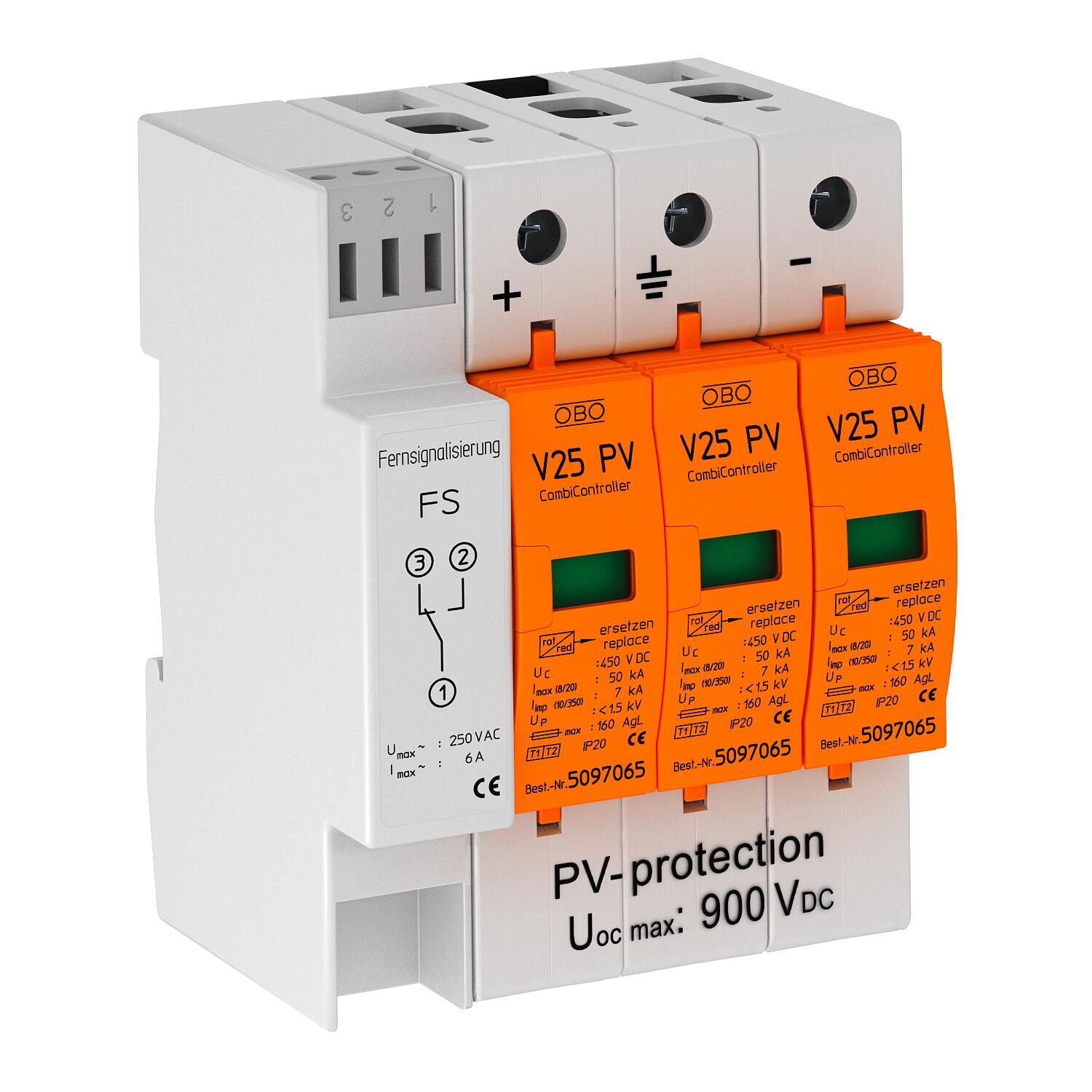

Kombinovaný svodič V25 typu 1 + 2 pro fotovoltaická zařízení s kontaktem pro dálkovou signalizaci v podobě bezpotenciálového kontaktu

• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením

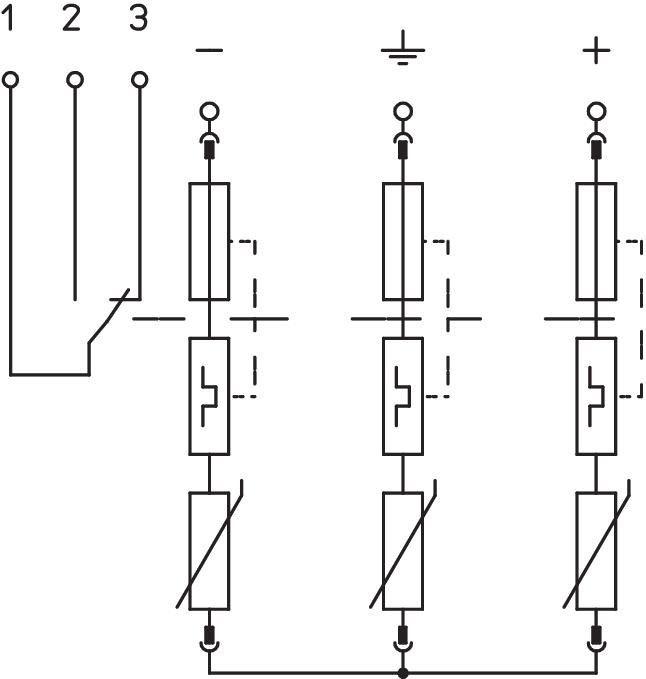

• Zapojení Y odolné proti chybám pro použití dle ČSN 33 2000-7-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 7 kA (10/350) a 50 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 3,0 kV a Uoc max. = 900 V DC
• S optickou indikací funkčnosti pro použití v rozvaděčových skříních

Použití: FV systémy se zařízením ochrany před bleskem

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	7 kA
Čas odozvy	<25 ns
CO2 stopa (GWP) od kolísky po bránu	1,0347 kg CO2e / 1 Kus
Diaľková signalizácia	áno
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
Kontakty diaľkovej signalizácie	Prepínací kontakt
LPZ	0→2
Max. nadprúdová ochrana na strane siete	160
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA

Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Najvyššie trvalé napätie DC	900 V
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	3
Rozmer	900V DC
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie
Vyhotovenie	3 pólový pro FV systémy s FS
