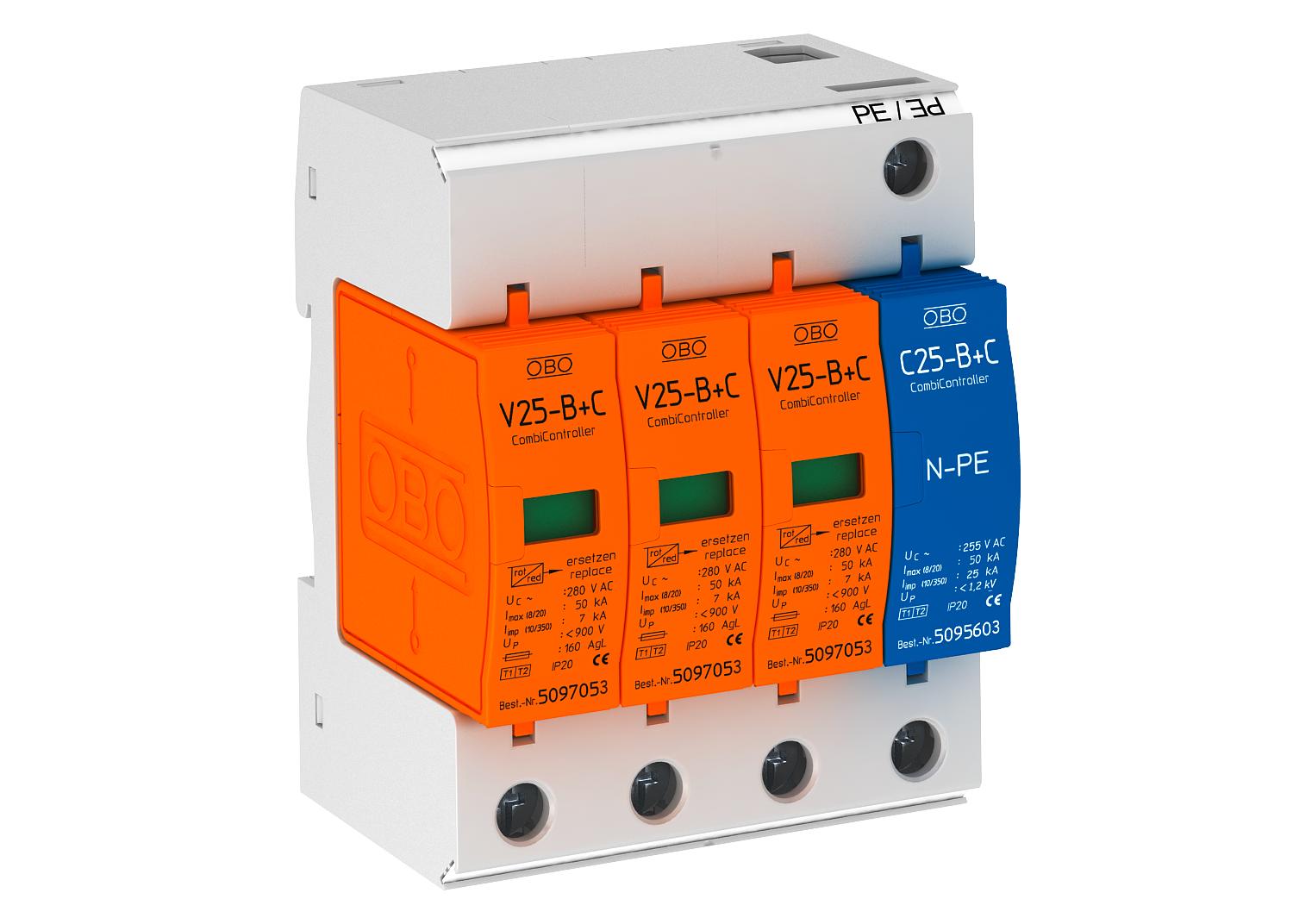

Kombinovaný svodič V25, 3 pólový + NPE 280 V
Výr. č. 5094463 | EAN 4012195239864
- Popis produktu
-
Popis produktuKombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2
• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodný pro síťové systémy TN-S a TT
• Svodič, zásuvný s dynamickým odpojovacím zařízením
• Optická indikace funkce
• Ochranná úroveň < 0,9 kV
• Zapouzdřené nevyfukující varistorové svodiče z oxidu zinku pro použití ve všech běžných rozvaděčových skříních
• Označená přípojná místa
Příklad použití: Budovy s napájením venkovním vedením nebo při instalaci vyrovnání potenciálů v ochraně před bleskem u obytných budov.
* Kompletní = vrchní a spodní díl
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 7 kA Čas odozvy <25 ns CO2 stopa (GWP) od kolísky po bránu 1,3702 kg CO₂e / 1 Kus Diaľková signalizácia nie Konfigurácia siete ostatné Konfigurácia siete TN áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 160 Maximálne predistenie 160 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 30 kA Menovitý nárazový prúd zvodu (8/20 µs) 30 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 30 kA Najvyššie trvalé napätie AC 280 V Najvyššie trvalé napätie DC 200 V Ochranná úroveň [L-N] ≤900 Počet pólov 3 Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů 3+N/PE Rázový prúd atmosférického výboja (10/350) [celkovo] 25 kA Rázový zvodový prúd (8/20) [celkový] 50 kA Rozmer 280V Signalizácie na prístroji optická SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spoločná ochranná úroveň [L-PE] 1200 kV Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 3pólový kompletní s NPE - Všetky typy
