Kombinovaný svodič MCD 50-B-OS-320 1 | 320 | IP20

Kombinovaný svodič MCD 50-B-OS-320

Výr. č. 5096861 | EAN 4012195165965

Výr. č. / Typ	5096861 / MCD 50-B-OS-320

Provedení pólů	1

Najvyššie trvalé napätie AC	320 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Svodič bleskových proudů typu 1

• Úroveň ochrany < 1,3 kV, umožňuje ochranu přístrojů
• Pro vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů 50 kA (10/350) na každý pól a až 150 kA (10/350) celkově
• Schopnost zhášení následných proudů 25 kA Ipeak, vstupní předjištění svodiče do 500 A gL/gG
• Zapouzdřené nevyfukující svodiče jiskřiště pro použití v rozvaděčových skříních

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	50 kA
Čas odozvy	<100 ns
CO2 stopa (GWP) od kolísky po bránu	2,0221 kg CO2e / 1 Kus
Diaľková signalizácia	nie

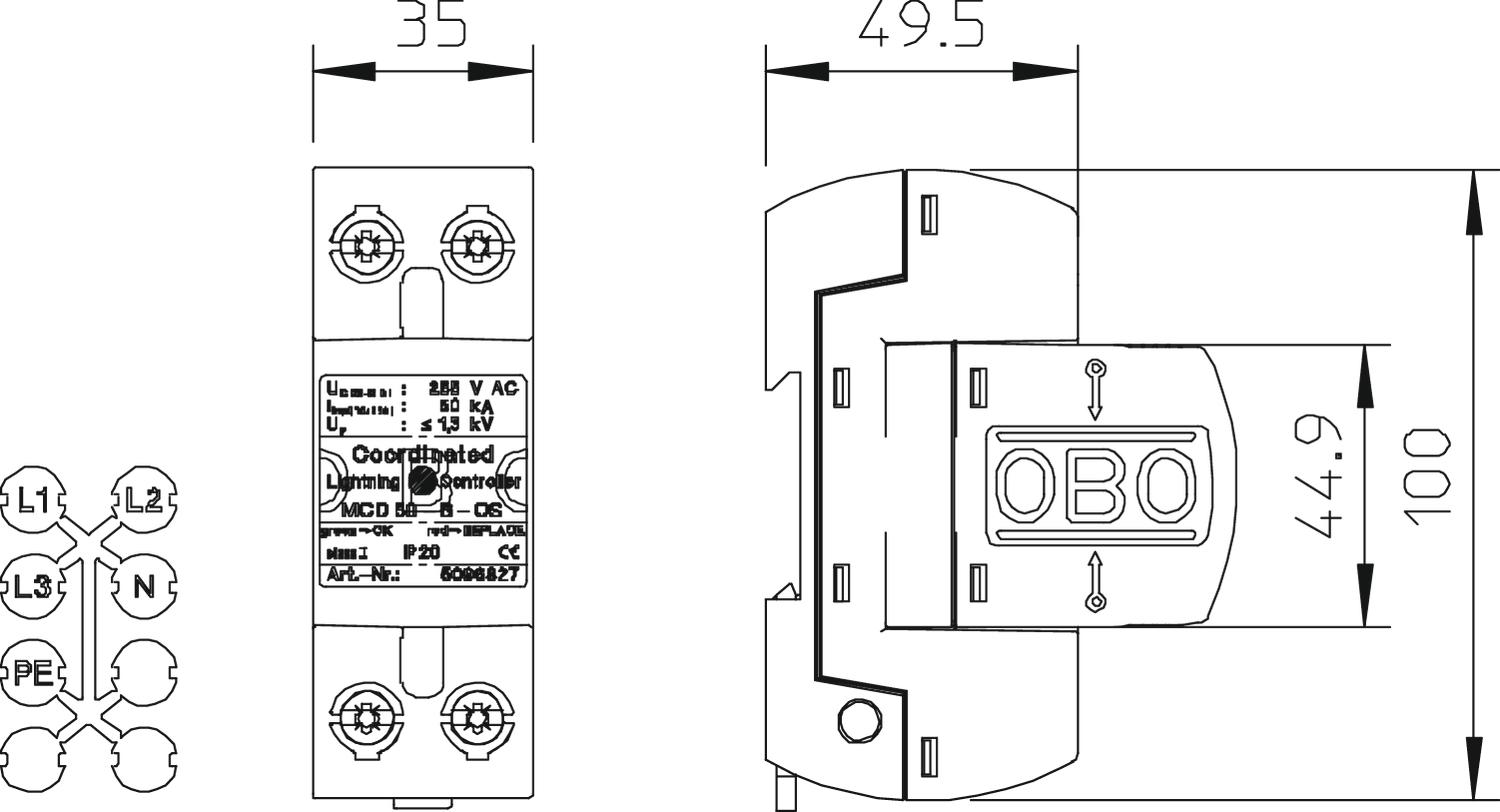

Dĺžka	100 mm
Konfigurácia siete	TN-C
LPZ	0→2
Max. nadprúdová ochrana na strane siete	500
Maximálne predistenie	500 A
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	50 kA
Najvyššie trvalé napätie AC	320 V
Odolnosť voči skratu	25 kA
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	25 kA
Prevádzková teplota max.	85 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²

Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	1
Rázový prúd atmosférického výboja (10/350) [celkovo]	50 kA
Rázový zvodový prúd (8/20) [celkový]	50 kA
Rozmer	320V
Schopnosť zhášania následného prúdu (eff) [N-PE]	10 kA
Signalizácie na prístroji	optická
Šírka	35 mm
Skúšobná trieda typ 1	áno
SPD podľa IEC 61643-1	class I
SPD podľa STN EN 61643-11	Typ 1
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	85 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie
Výška	69 mm
