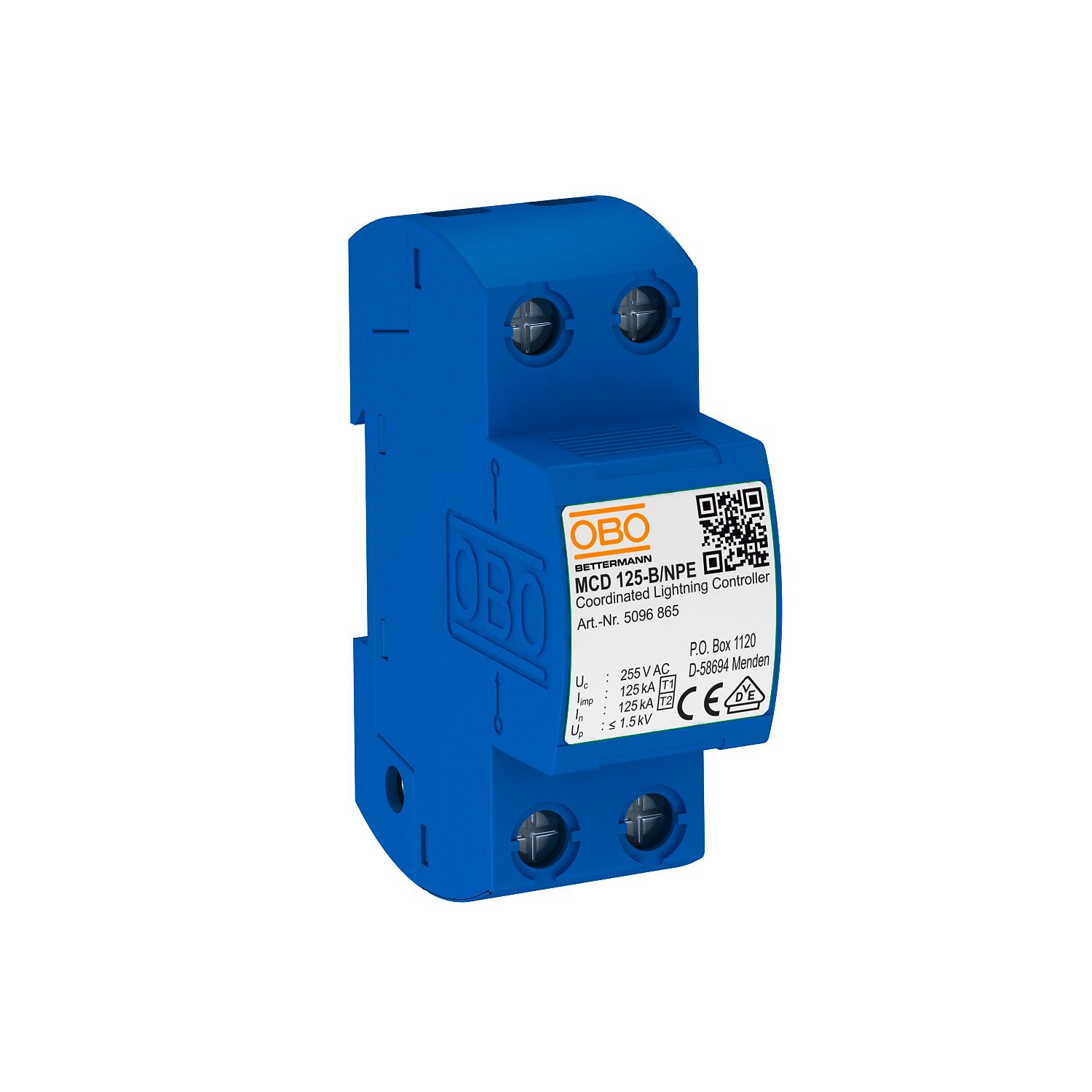

Kombinovaný svodič 1 pólový NPE
Výr. č. 5096865 | EAN 4012195541394
- Popis produktu
-
Popis produktuKombinovaný svodič typu 1 + 2, N-PE pro použití v sítích TN-S a TT.

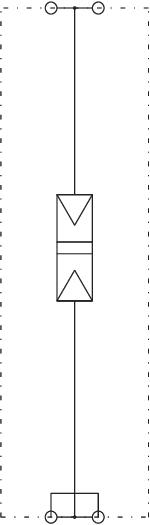

MCD 125-B/NPE: Koordinované N-PE jiskřiště typ 1+2 podle EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. VDE 0185-305.
• Svodová schopnost svodiče 125 kA (10/350 µs)
• Včetně krytek konektorů pro identifikaci připojení
• Úroveň ochrany < 1,5 kV, umožňuje ochranu přístrojů
• Zapouzdřené, nevyfukující jiskřiště
Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem třídy I až IV.
-
- Technické údaje
-
Technické údaje

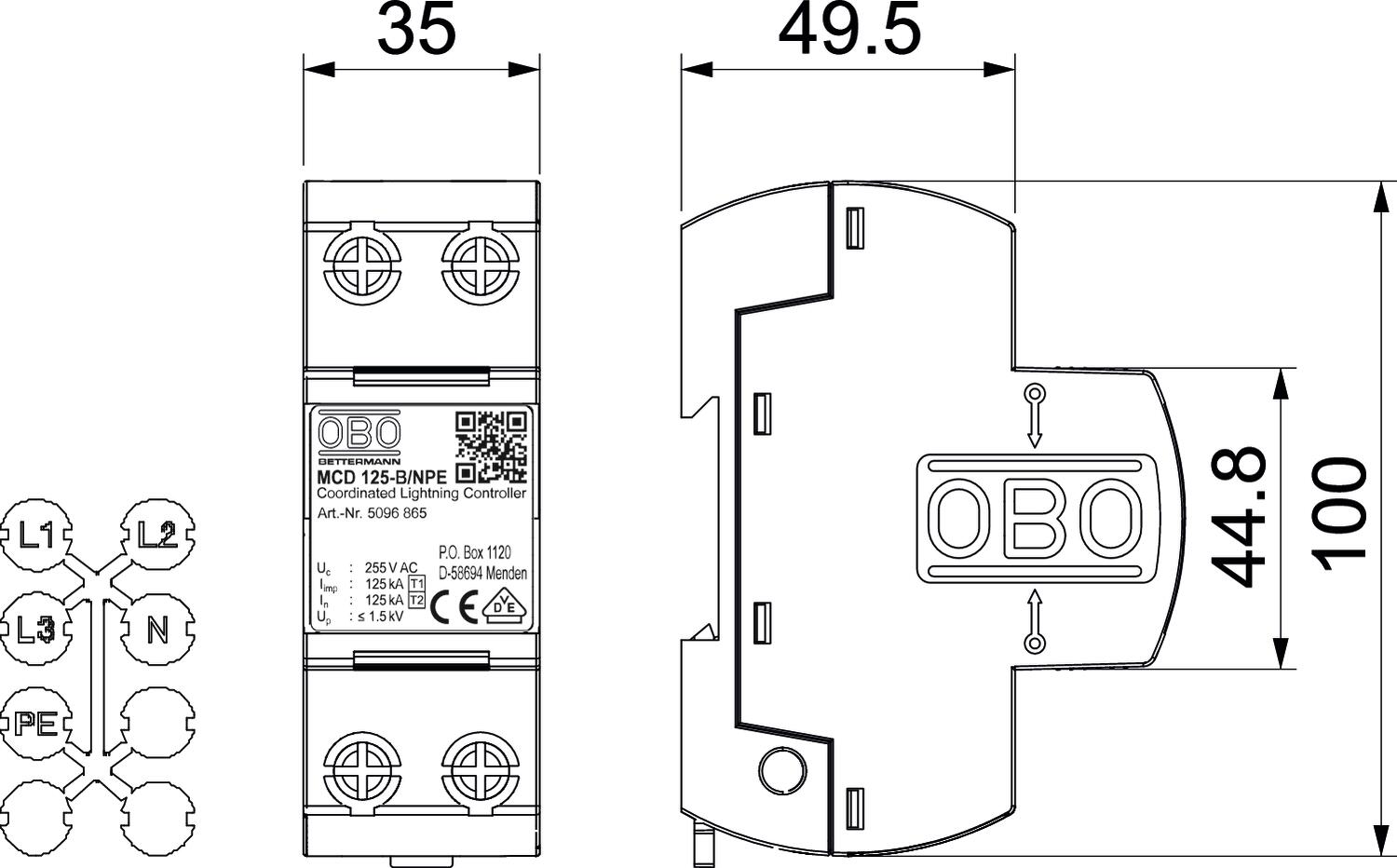

Bleskový prúd (10/350 μs) 125 kA Čas odozvy <100 ns Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 2,4972 kg CO2e / 1 Kus Diaľková signalizácia nie Dĺžka 100 mm Konfigurácia siete ostatné Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Menovité napätie AC (50 / 60 Hz) 230 V Menovitý nárazový prúd zvodu (8/20 µs) 125 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 125 kA Najvyššie trvalé napätie (N-PE) 255 V Najvyššie trvalé napätie AC 255 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 125 A Počet pólov 1 Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů N/PE Rázový prúd atmosférického výboja (10/350) [celkovo] 125 kA Rázový zvodový prúd (8/20) [celkový] 125 kA Rozmer 255V Schopnosť zhášania následného prúdu (eff) [N-PE] 0,1 kA Signalizácie na prístroji žiadne Šírka 35 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 85 °C Teplotný rozsah použitia min. -40 °C Vyfukujúci nie Vyhotovenie 1-pólový; 255 V Výška 69 mm - Všetky typy
- Na stiahnutie
-
List technických údajov MCD 125-B NPE / 5096865 , 0.27MB , pdfEÚ Vyhlásenie o zhode MCD 125-B NPE / 5096865 , 0.13MB , pdfREACH Vyhlásenie o zhode MCD 125-B NPE / 5096865 , 0.12MB , pdfRoHS Vyhlásenie o zhode MCD 125-B NPE / 5096865 , 0.13MB , pdfSchválenie symbolov Osvedčenie o zhode GOST , 1.50MB , pdfSchválenie symbolov VDE symbol approval NPE , 0.27MB , pdfPomôcka pri výbere Selection aid TBS , 1.48MB , pdfPomôcka pri výbere Sprievodca výberom na ochranu pred prepätím , 2.00MB , pdfNávod na montáž Technická informácia MCD 125-B/NPE , 0.07MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
