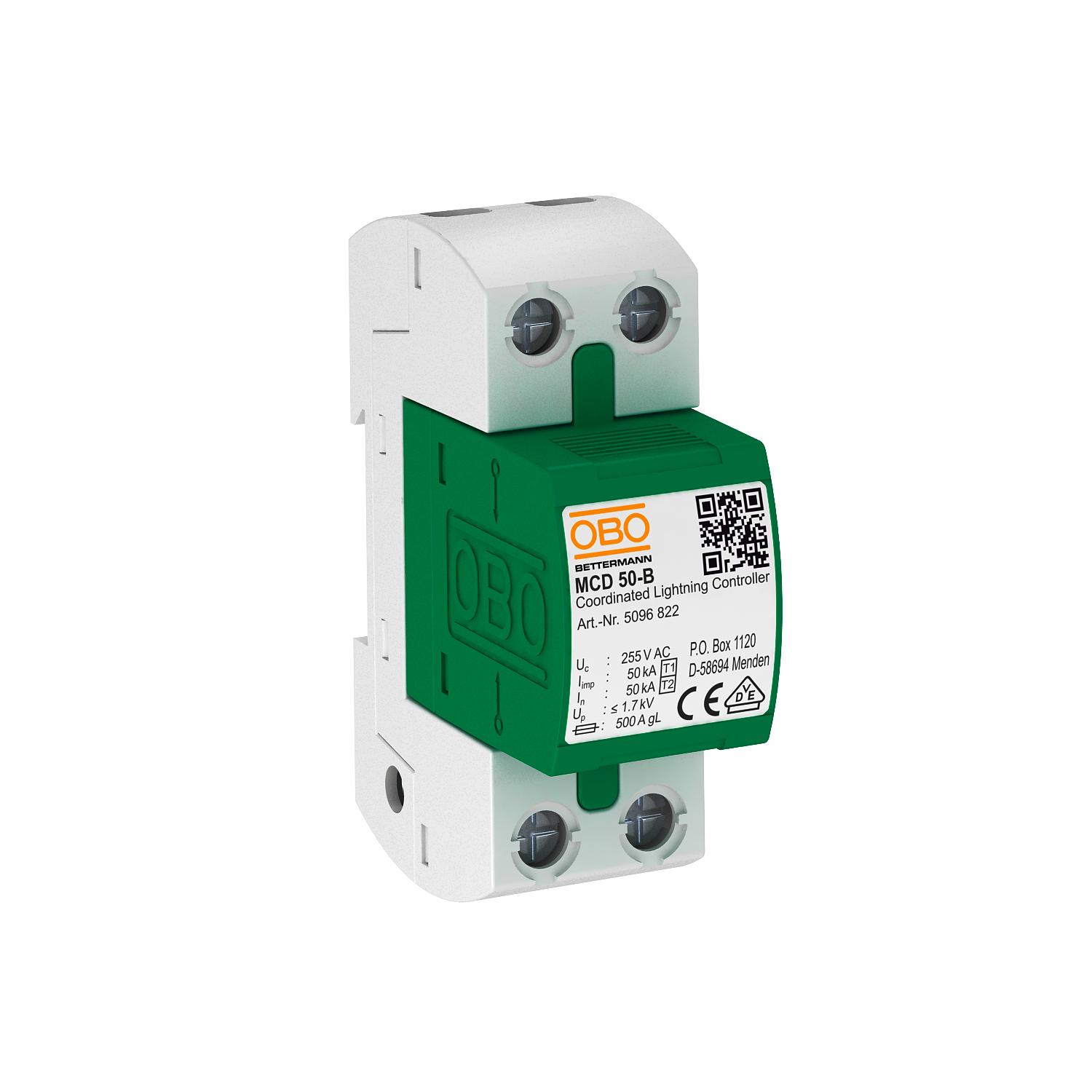

Kombinovaný svodič 1 pólový
Výr. č. 5096849 | EAN 4012195541158
- Popis produktu
-
Popis produktuKombinovaný svodič typu 1 + 2 pro použití v sítích TN a TT
• Pro vyrovnání potenciálů v ochraně před bleskem podle VDE 0185-305 (IEC 62305)
• Schopnost svodu bleskových proudů 50 kA (10/350) na každý pól a až 150 kA (10/350) celkově
• Ochranná úroveň < 1,7 kV, umožňuje ochranu přístrojů
• Odolnost proti zkratu 10 kA, vstupní ochrana svodiče do 500 A gL/gG
• Zapouzdřené nevyfukující jiskřiště
Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.
-

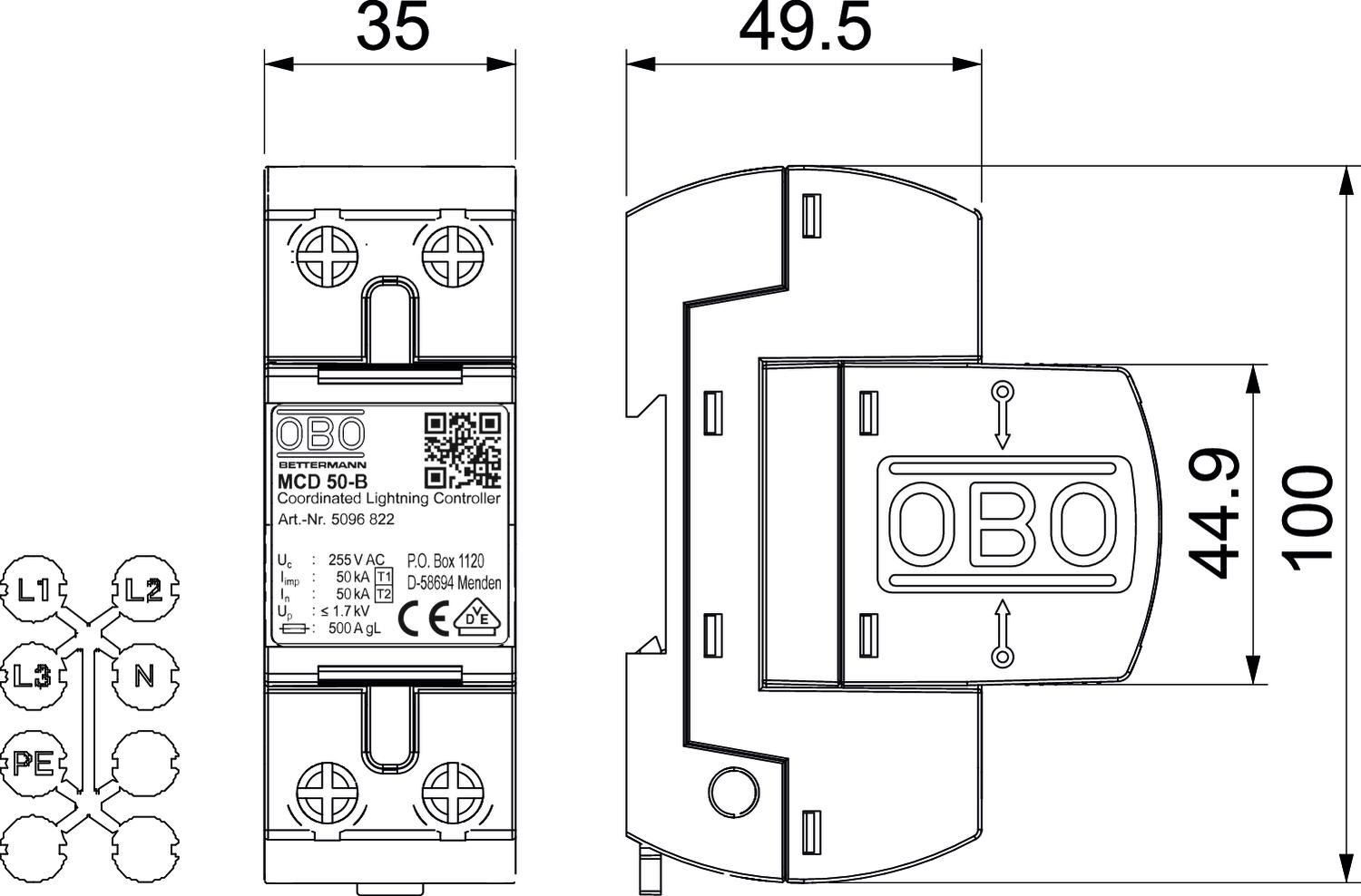

- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 50 kA Čas odozvy <100 ns Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 2,0091 kg CO2e / 1 Kus Diaľková signalizácia nie Dĺžka 100 mm Konfigurácia siete TN Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 500 Maximálne predistenie 500 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 50 kA Menovitý nárazový prúd zvodu (8/20 µs) 50 kA Najvyššie trvalé napätie AC 255 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 125 A Ochranná úroveň [L-N] ≤1,7 Odolnosť voči skratu 10 kA Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 10 kA Počet pólov 1 Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů 1 Rázový prúd atmosférického výboja (10/350) [celkovo] 50 kA Rázový zvodový prúd (8/20) [celkový] 50 kA Rozmer 255V Signalizácie na prístroji žiadne Šírka 35 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Teplotný rozsah použitia max. 85 °C Teplotný rozsah použitia min. -40 °C Vyfukujúci nie Vyhotovenie 1-pólový kompletní, 255 V Výška 69 mm - Všetky typy
- Na stiahnutie
-
List technických údajov MCD 50-B / 5096849 , 0.28MB , pdfEÚ Vyhlásenie o zhode MCD 50-B / 5096849 , 0.13MB , pdfREACH Vyhlásenie o zhode MCD 50-B / 5096849 , 0.12MB , pdfRoHS Vyhlásenie o zhode MCD 50-B / 5096849 , 0.12MB , pdfSchválenie symbolov Osvedčenie o zhode GOST , 1.50MB , pdfSchválenie symbolov Súhlas s použitím značky VDE MCD-50 , 0.12MB , pdfPomôcka pri výbere Selection aid TBS , 1.48MB , pdfPomôcka pri výbere Sprievodca výberom na ochranu pred prepätím , 2.00MB , pdfNávod na montáž Návod na montáž MCD 50-B , 0.10MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
