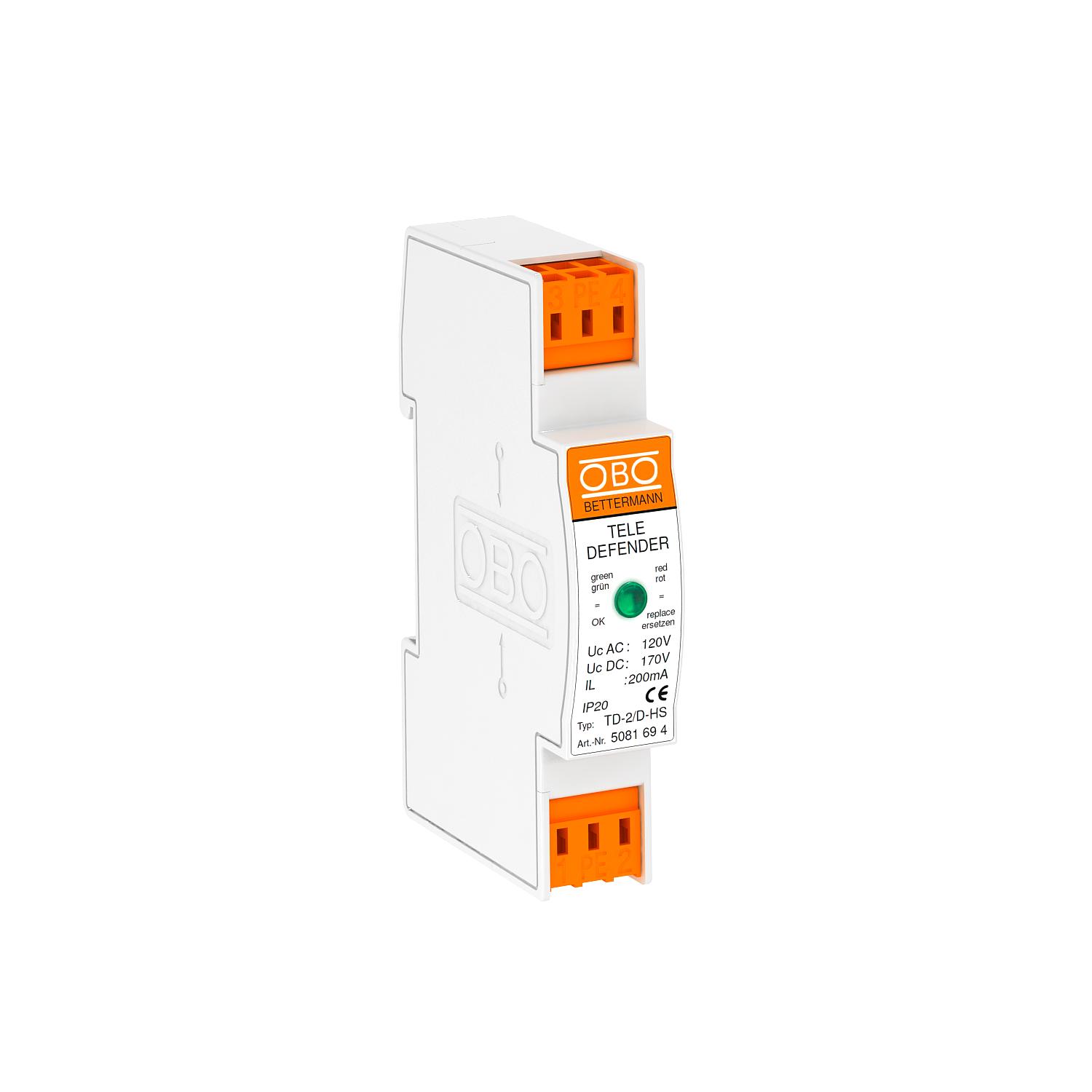

Kombinovaný ochranný přístroj pro systémy ISDN a DSL
Výr. č. 5081694 | EAN 4012196087723
- Popis produktu
-
Popis produktuPřístroje pro ochranu datových vedení telekomunikačních zařízení
• Nízká ochranná úroveň při vysokém proudovém zatížení
• Bezšroubové svorky, resp. zásuvné provedení
• Šířka pásma optimalizována pro bezpečný přenos
• Rychlá montáž na profilovou lištu pro telefonní vedení
• Optická indikace funkčnosti
Použití: Systémy DSL, ISDN nebo analogové telekomunikační systémy
-
- Technické údaje
-
Technické údaje
Celkový zvodový prúd (10/350) D1: 5 kA Celkový zvodový prúd (8/20) 10 kA CO2 stopa (GWP) od kolísky po bránu 0,2096 kg CO2e / 1 Kus Farba biela Hraničný kmitočet 75 MHz Impulzný prúd 2,5 kA Izolačný odpor >1 MΩ Kapacita (žila-zem) <50 pF Kapacita (žila-žila) <50 pF Kategorie Typ 1+2+3/D1+C2+C1 Kontakt diaľkovej signalizácie nie LPZ 0→3 Materiál Plast Menovitý zaťažovací prúd AC 0,14 A Menovitý zaťažovací prúd DC 0,2 A Monitorovanie zvodiča nie Najvyššie trvalé napätie AC 120 V Najvyššie trvalé napätie DC 170 V Ochranná úroveň žila – zem <650 V Ochranná úroveň žila – žila <300 V Odolnosť proti rázovému prúdu žila – zem C2: 18 kV / 9 kA (8/20µs) Odolnosť proti rázovému prúdu žila – žila C2: 18 kV / 9 kA (8/20µs) Počet pólov 2 Pripájací prierez flexibilný max. 2,5 mm² Pripájací prierez flexibilný min. 0,14 mm² Pripájací prierez viacdrôtový max. 2,5 mm² Pripájací prierez viacdrôtový min. 0,14 mm² Pripájací prierez, plný vodič min. 0,14 mm² Pripájací prierez, plný vodič, max. 2,5 mm² Pripojenie tienenia nie Rozmer 170V Rozstup TE (17,5 mm) 1 Sériový odpor jednotlivých žíl 9 Ω ± 10 % Signalizácie na prístroji optická Skúšané pre prostredie s nebezpečenstvom výbuchu nie Skúšobná norma IEC 61643-21 SPD podľa IEC 61643-21 Trieda I+II+III/D1+C2+C1 Stupeň krytia IP20 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Tienenie priamy Uzemnenie prostredníctvom: Prípojné vedenie Vložené tienenie (Insertion loss) ≤3 dB Zásuvný systém Svorka - Všetky typy
