Kombinovaný ochranný přístroj LSA BF 180

Výr. č. 5084024 | EAN 4012195525370

Výr. č. / Typ	5084024 / LSA-BF-180

Počet pólov	2

Vyhotovenie	Základní a jemná ochrana

Najvyššie trvalé napätie AC	120 V

Najvyššie trvalé napätie DC	180 V

Zásuvný systém	ostatné

Popis produktu

Popis produktu

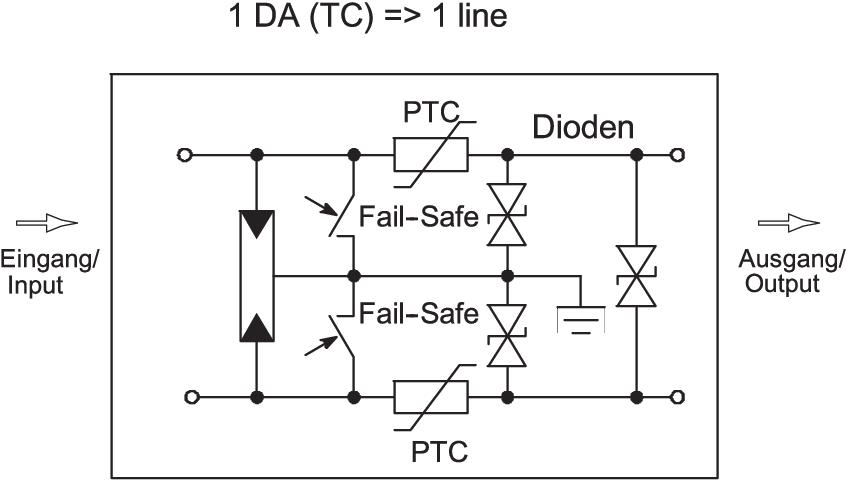

LSA- základní a jemná ochrana pro použití v MaR systémech

• Základní a jemná ochrana
• Hrubá ochrana pomocí Fail-Safe technologie.

• S ochrannými prvky PTC proti nadproudu.

• Max. napětí: 180 V

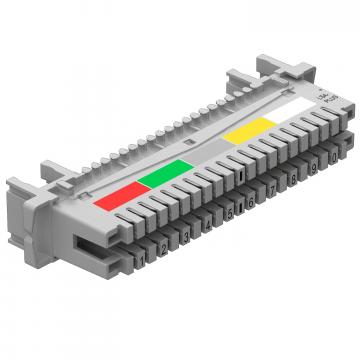

Použití: Přímo na LSA-Plus oddělovací nebo připojovací lištu LSA-Plus (např. OBO LSA-A-LEI (5084 00 8) nebo OBO LSA-T-LEI (5084 01 2), stejně jako OBO LSA-E (5084 03 2))

Kombinovaný ochranný přístroj pro jeden pár žil

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	0,5 kA
Celkový zvodový prúd (8/20)	5 kA
CO2 stopa (GWP) od kolísky po bránu	0,0152 kg CO2e / 1 Kus
Izolačný odpor	> 1 GΩ
Kapacita (žila-zem)	< 50 pF
Kapacita (žila-žila)	< 50 pF
Kategorie	Typ 1+2+3/D1+C2+C1
LPZ	0→3
Menovitý zaťažovací prúd AC	0,08 A
Menovitý zaťažovací prúd DC	0,12 A
Najvyššie trvalé napätie AC	120 V
Najvyššie trvalé napätie DC	180 V
Ochranná úroveň žila – zem	<300 V

Ochranná úroveň žila – žila	<300 V
Odolnosť proti rázovému prúdu žila – zem	C2: 5 kV / 2,5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C2: 5 kV / 2,5 kA (8/20µs)
Počet pólov	2

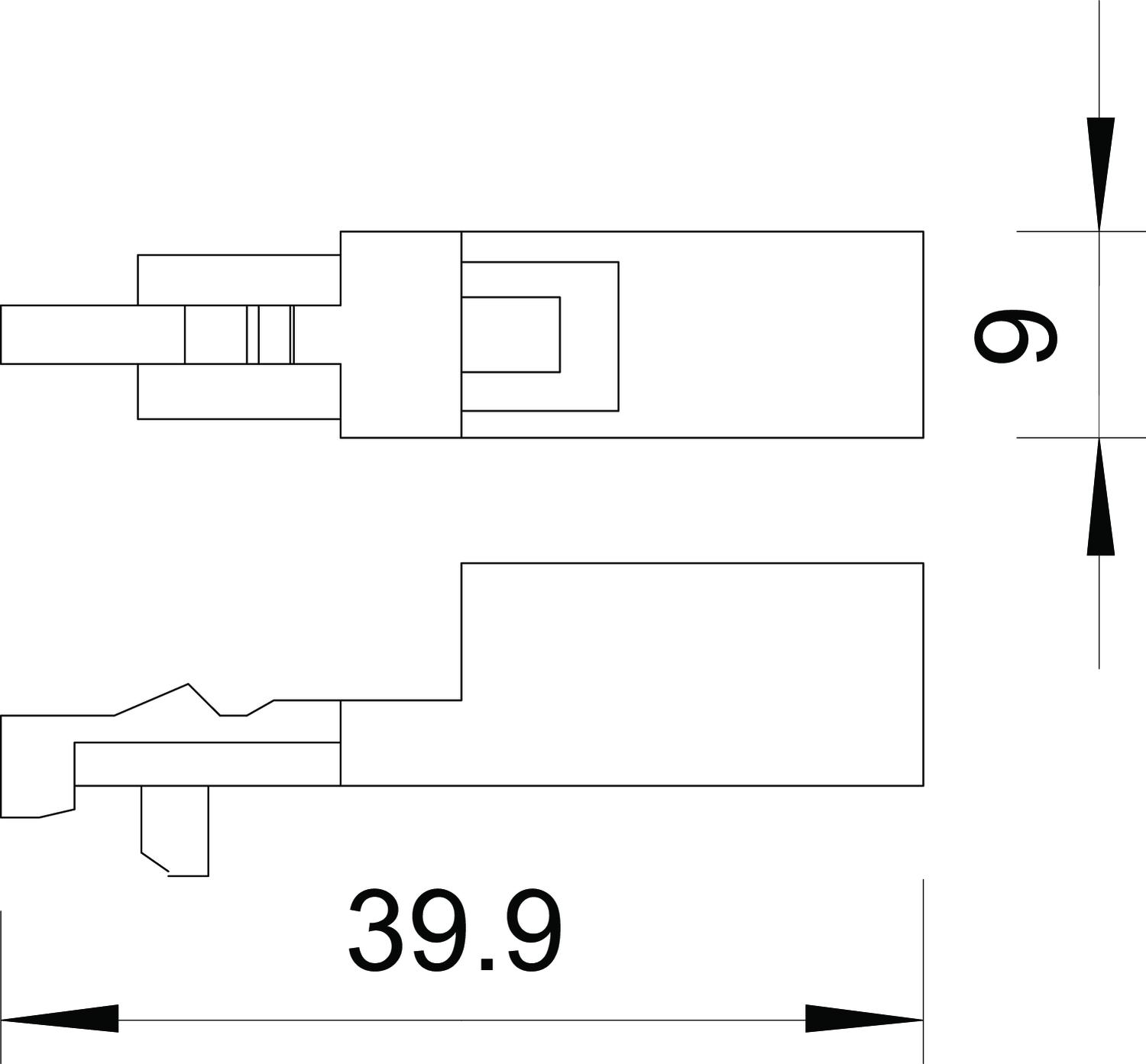

Rozmer	180V
Sériový odpor jednotlivých žíl	10 Ω ± 10 %
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyhotovenie	Základní a jemná ochrana
Zásuvný systém	ostatné
