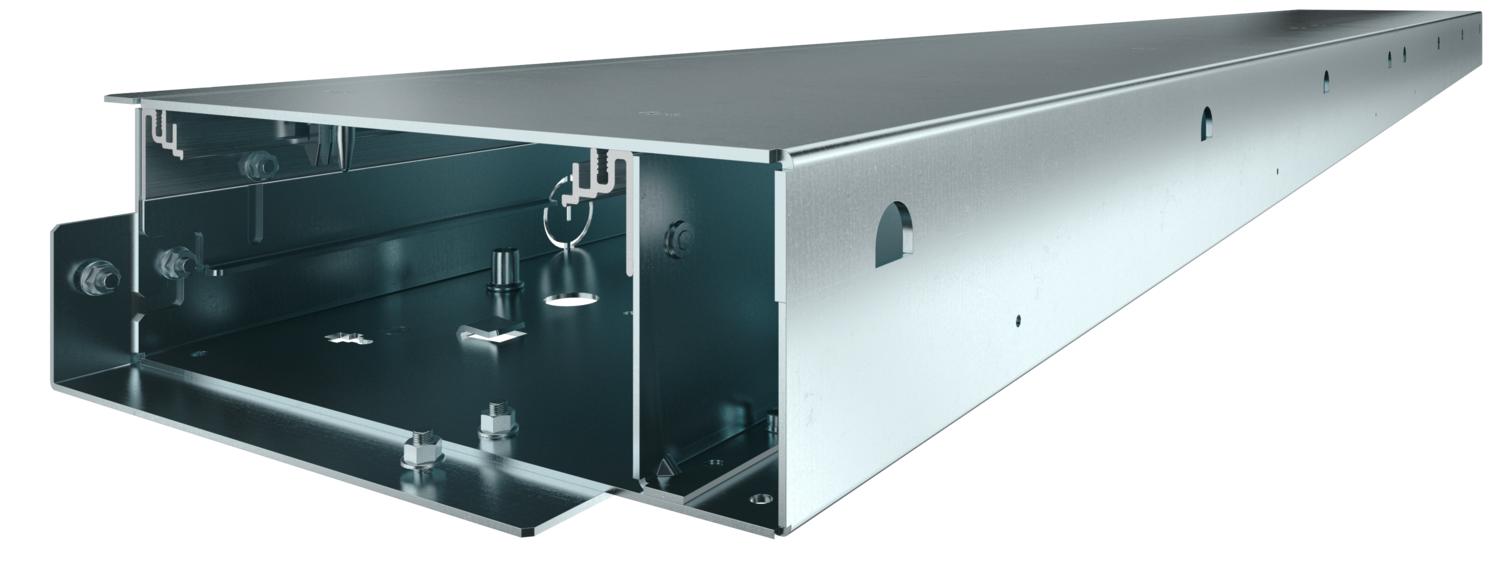

Kanál s plným víkem
Výr. č. 7403818 | EAN 4012195862079
- Popis produktu
-
Popis produktuKanál připravený k montáži, určený k uložení vedení a vestavbě přístrojů, sestávající ze spodního dílu kanálu se dvěma plnými víky. Součástí dodávky jsou dvě těsnění víka a jedna spojka. K nastavení výšky je třeba šest nivelačních jednotek. Zatížitelnost max. 5 kN. Kanál lze doplnit nastavitelným příložným profilem pro podlahovou krytinu pro vymezení mazaniny v prostoru dveřního ostění a výklenků pro topná tělesa.
-
- Technické údaje
-
Technické údaje
CO2 stopa (GWP) od kolísky po bránu 55,8728 kg CO2e / 1 meter Dĺžka 2000 mm Horný diel odoberateľný áno Inštalačný otvor pre podlahovú nádrž nie Kryt montážneho otvoru nie Materiál Oceľ Minimálna výška poteru 93 Montážny otvor bez Možnosť osadenia tesnenia nie Oddeliteľné áno Plechové dno áno Počet trás 2 St. Povrch pásovo zinkované Prierez tiahlo a 4231 mm² Prierez tiahlo b 7306 mm² Rozmer 2000x273x85 Rozmer h 85 mm S deliacou stenou nie S presahom áno S pripájacím otvorom nie S vyrovnaním potenciálov nie Šírka 250 mm Údržba dna suchá Upevnenie deliacej steny zastrčiť Upevnenie veka s aretáciou nie Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné do dilatačnej škáry nie Výška 93 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

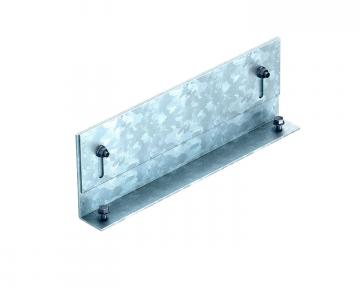

Koncový díl kanálu
OKB ES 25085 7403820 1 Kus
Vnitřní roh, bez nivelačních jednotek
OKB IE 25085 ON 7403826 1 Kus
Vnější roh, bez nivelačních jednotek
OKB AE 25085 ON 7403831 1 Kus
Díl T, bez nivelačních jednotek
OKB TS 25085 ON 7403836 1 Kus
Přepážka OKB
OKB TW 85240 7403841 5 Kus
Přístrojový nosič
OKB IT 7403850 1 Kus
Stěnová průchodka
OKB WD 25085 7403890 1 Kus
Profil pro vymezení mazaniny
OKB EP 1000 7403895 1 Kus
Nivelačná jednotka RKNEV2
RK NEV2 70 7405814 1 BJ
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Pripojovací uholník pre ochranný vodič
8AWR 6288704 10 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Vrtací šablona pro kanál s kartáčovou lištou
OKB BS BL 7403883 1 Kus - Na stiahnutie
-
List technických údajov OKB U 25085 BD / 7403818 , 0.21MB , pdfREACH Vyhlásenie o zhode OKB U 25085 BD / 7403818 , 0.12MB , pdfRoHS Vyhlásenie o zhode OKB U 25085 BD / 7403818 , 0.13MB , pdfNávod na montáž Návod na montáž OKB-U a OKB-E , 1.30MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
