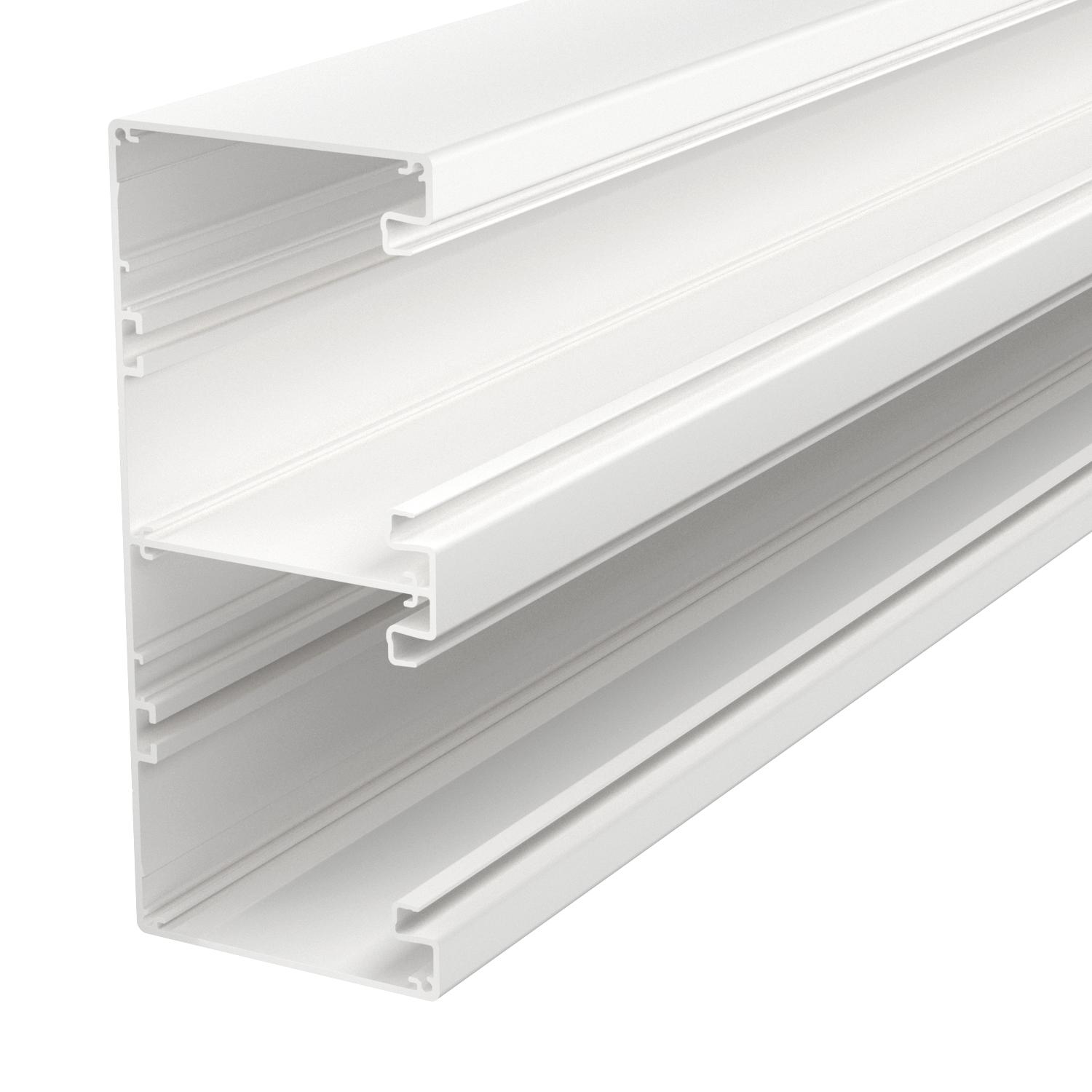

Kanál pro vestavbu přístrojů Rapid 80, symetrický, dvojitý, šířka kanálu 210, výška kanálu 90
Výr. č. 6279600 | EAN 4012195769491
- Popis produktu
-
Popis produktuKanál pro vestavbu přístrojů bez děrování dna vhodný pro přímou montáž na stěnu nebo na konzoly. Nadměrné délky kanálových spodních a horních dílů až do 6000 mm , jakož i jiné barvy RAL mohou být realizovány na vyžádání. Pohledové plochy kanálů pro vestavbu přístrojů jsou potaženy fólií.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze zabránit mírným rozdílům barevného odstínu, které jsou způsobeny rozptylem podmíněným materiálem a technologií (podle normy DIN 17 611). Alternativně Vám doporučujeme nanesení práškové barvy v barevném odstínu RAL 9006 (bílý hliník).
Vrchní díl se musí objednat samostatně. Doporučujeme použití kanálové spony.
-
- Technické údaje
-
Technické údaje

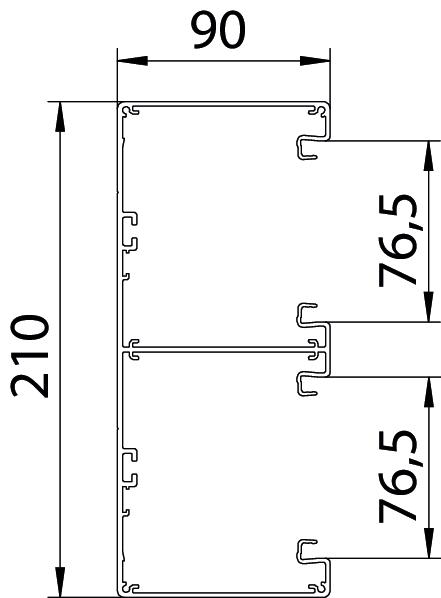

Antibakteriálna úprava nie Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 48,8038 kg CO2e / 1 meter Dierovanie dna bez děrování dna Dĺžka 2000 mm Farba čisto biela; RAL 9010 Horný diel dodaný nie Kanálová spojka nie Konštrukcia pravouhlá áno Materiál Hliník Montážne dierovanie na dne nie Ochranná fólia áno Počet horných dielov 2 Počet zásuvných deliacich stien 2 Rozmer 90x210x2000 Šírka 210 mm Šírka horného dielca 76,5 mm Šírka horného dielu 2 76,5 mm Spona na uchytenie káblov nie Spôsob montáže horných dielov vnútorný Stupeň krytia IP30 Stupeň krytia kód IK IK10 Symetricky áno Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -25 °C Úžitkový prierez 14688 mm² Vyhotovenie zadná stena (vnútorná strana) priebežný profil C Výška 90 mm - Všetky typy
-
Systémové príslušenstvo
- Na stiahnutie
-
List technických údajov GA-D90210RW / 6279600 , 0.20MB , pdfEÚ Vyhlásenie o zhode GA-D90210RW / 6279600 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva GA-D90210RW / 6279600 , 0.09MB , pdfNávod na montáž Geräteeinbaukanal Rapid 80® , 4.62MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.

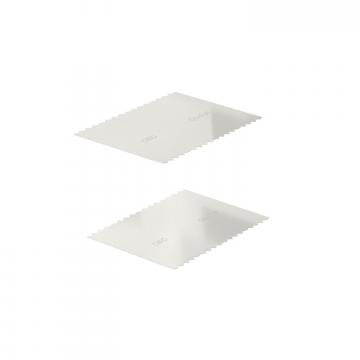

Spojka GA-KUP90
