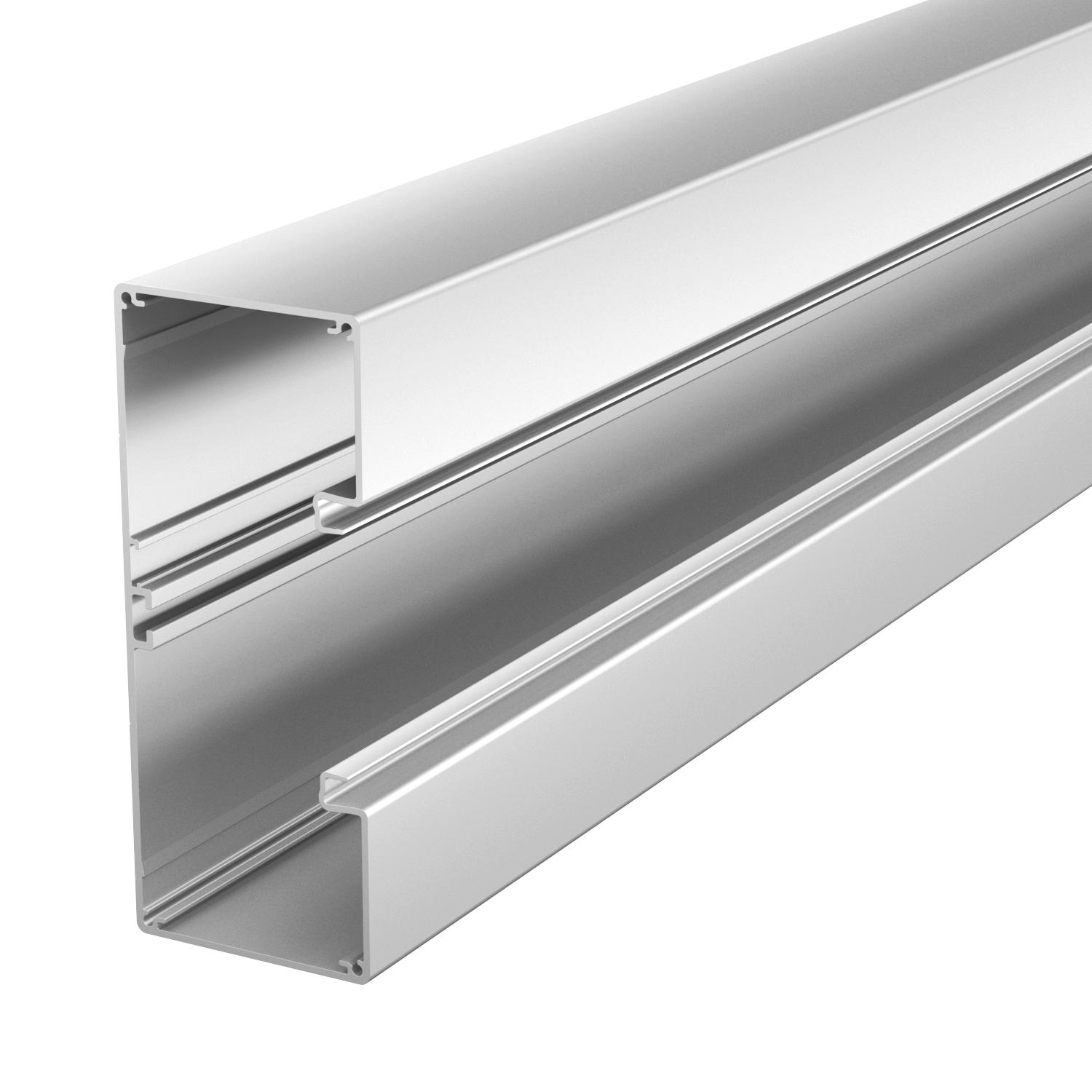

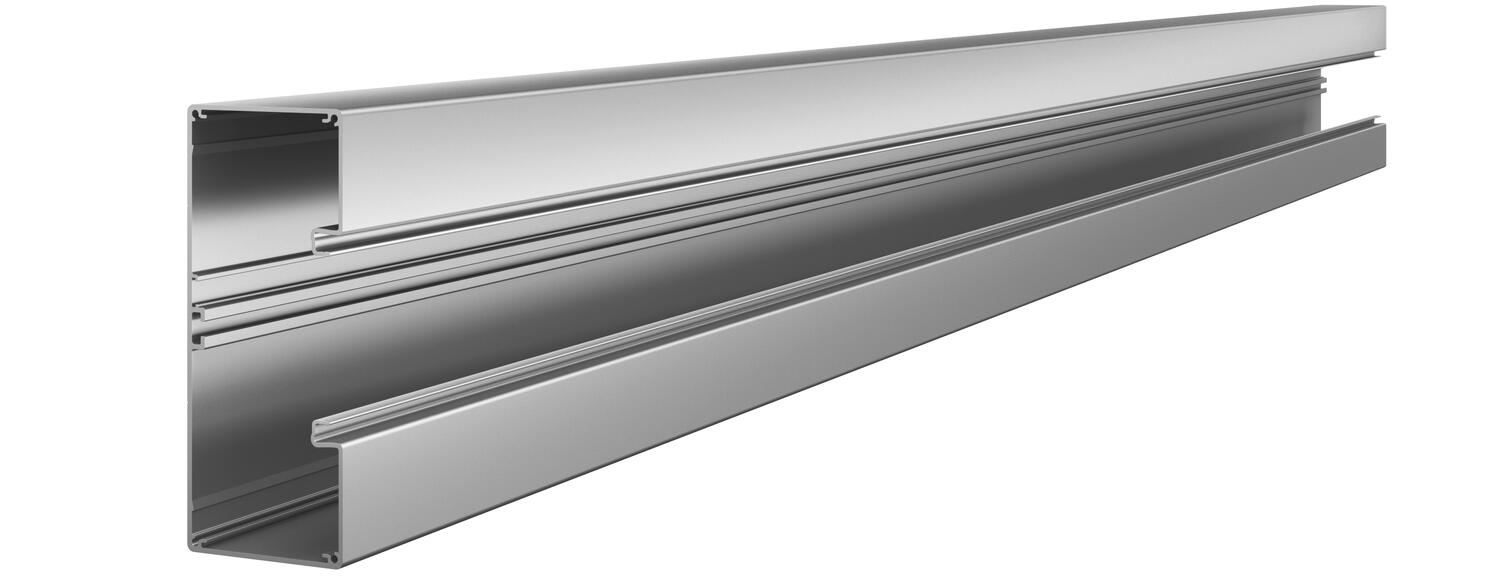

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, symetrický 2000

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, symetrický

Výr. č. 6279103 | EAN 4012195842545

Výr. č. / Typ

Dĺžka	2000 mm

Popis produktu

Popis produktu

Kanál pro vestavbu přístrojů bez děrování dna vhodný pro přímou montáž na stěnu nebo na konzoly. Nadměrné délky kanálových spodních a horních dílů až do 6000 mm , jakož i jiné barvy RAL mohou být realizovány na vyžádání. Pohledové plochy kanálů pro vestavbu přístrojů jsou potaženy fólií.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze zabránit mírným rozdílům barevného odstínu, které jsou způsobeny rozptylem podmíněným materiálem a technologií (podle normy DIN 17 611). Alternativně Vám doporučujeme nanesení práškové barvy v barevném odstínu RAL 9006 (bílý hliník).

Vrchní díl se musí objednat samostatně. Doporučujeme použití kanálové spony.

Technické údaje

Technické údaje

Antibakteriálna úprava	nie
Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	33,8357 kg CO2e / 1 meter
Dierovanie dna	bez děrování dna
Dĺžka	2000 mm
Farba	hliníková
Horný diel dodaný	nie
Kanálová spojka	nie
Konštrukcia pravouhlá	áno
Materiál	Hliník
Montážne dierovanie na dne	nie
Ochranná fólia	áno
Počet horných dielov	1
Počet zásuvných deliacich stien	1

Povrch	eloxovaný

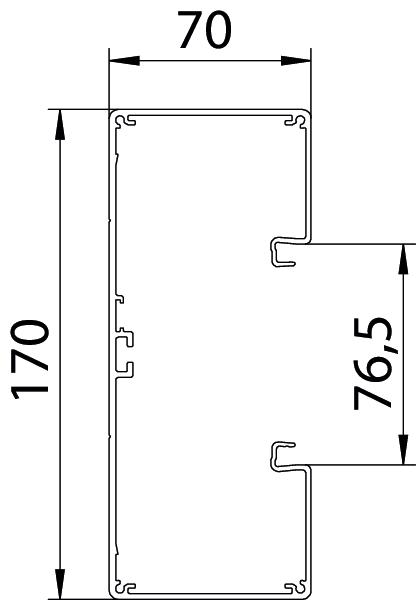

Rozmer	70x170x2000
Šírka	170 mm
Šírka horného dielca	76,5 mm
Spona na uchytenie káblov	nie
Spôsob montáže horných dielov	vnútorný
Stupeň krytia	IP30
Stupeň krytia kód IK	IK10
Symetricky	áno
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-25 °C
Úžitkový prierez	8620 mm²
Vyhotovenie zadná stena (vnútorná strana)	priebežný profil C
Výška	70 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
GA-S70170RW	2000 mm	6279100	m	2 m
GA-S70170EL	2000 mm	6279103	m	2 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

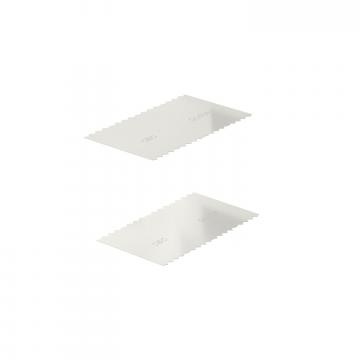

Spojka GA-KUP70	GA-KUP70	6279701	BJ	1 BJ
Vstavaná prístrojová krabica, 1-násobná	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus
Vrchní díl kanálu z hliníku	GA-OTEL	6279723	m	2 m
Zaisťovacie spony	RKV3V	6288700	Kus	20 Kus

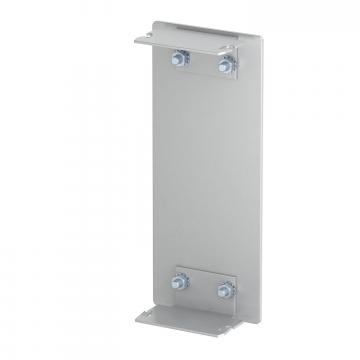

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-70170	GA-E70170EL	6279473	Kus	1 Kus
Deliaca stena, výška kanálu 70 mm	GA-TW70	6279711	m	2 m

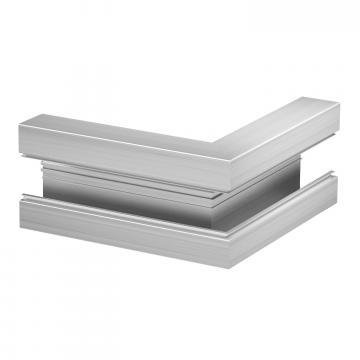

Vnější roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-S70170	GA-SA70170EL	6279113	Kus	1 Kus
Vrchní díl vnějšího rohu z hliníku	GA-OTAEL	6279727	Kus	1 Kus

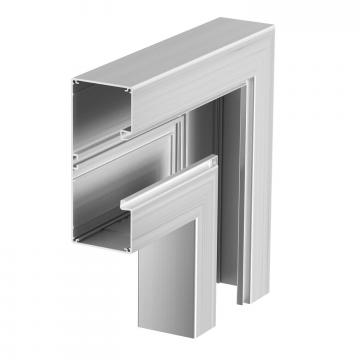

Plochý roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-S70170	GA-SF70170EL	6279123	Kus	1 Kus
Vrchní díl plochého rohu, hliník	GA-OTFEL	6279736	Kus	1 Kus

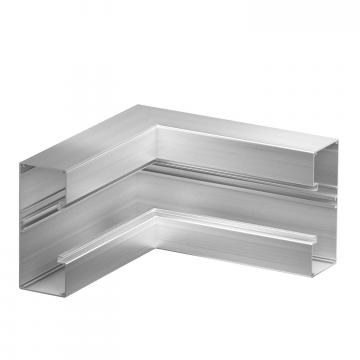

Vnitřní roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-S70170	GA-SI70170EL	6279143	Kus	1 Kus
Díl T, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-S70170	GA-ST70170EL	6279163	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus
Zásuvková jednotka AR45, dvojitá	SDE-RW D0RW2	6119407	Kus	1 Kus
