Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, bezhalogenový 2000 | čisto biela; RAL 9010

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, bezhalogenový

Výr. č. 6114300 | EAN 4012196451180

Výr. č. / Typ	6114300 / GKH-70170RW

Dĺžka	2000 mm

Farba	čisto biela; RAL 9010

Popis produktu

Popis produktu

Kanál pro vestavbu přístrojů GKH z bezhalogenového PC/ABS vhodný k montáži přímo na stěnu nebo na nástěnné konzoly. Upevnění se provádí pomocí pravidelného děrování v kanálu. Kanál pro vestavbu přístrojů GKH je vybaven k uchycení plastové přepážky profilem C na dně. Do přístrojových krabic řady 71GD... lze pomocí nosného kruhu a nosného třmenu instalovat všechny programy spínačů i instalační přístroje Modul 45. Rozměr systémového otvoru činí 76,5 mm. V závislosti na délce kanálu je na jedné straně předem namontován jeden pár spojek.

Vrchní díl se musí objednat samostatně.
Vrchní díly je nutno objednat zvlášť.

Technické údaje

Technické údaje

Antibakteriálna úprava	nie
Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	8,7003 kg CO2e / 1 meter
Dierovanie dna	s děrováním dna
Dĺžka	2000 mm
Farba	čisto biela; RAL 9010
Horný diel dodaný	nie
Kanálová spojka	áno
Konštrukcia pravouhlá	áno
Materiál	Polykarbonát/akrinitril butadién styrén
Montážne dierovanie na dne	áno
Ochranná fólia	áno
Počet horných dielov	1
Počet zásuvných deliacich stien	1

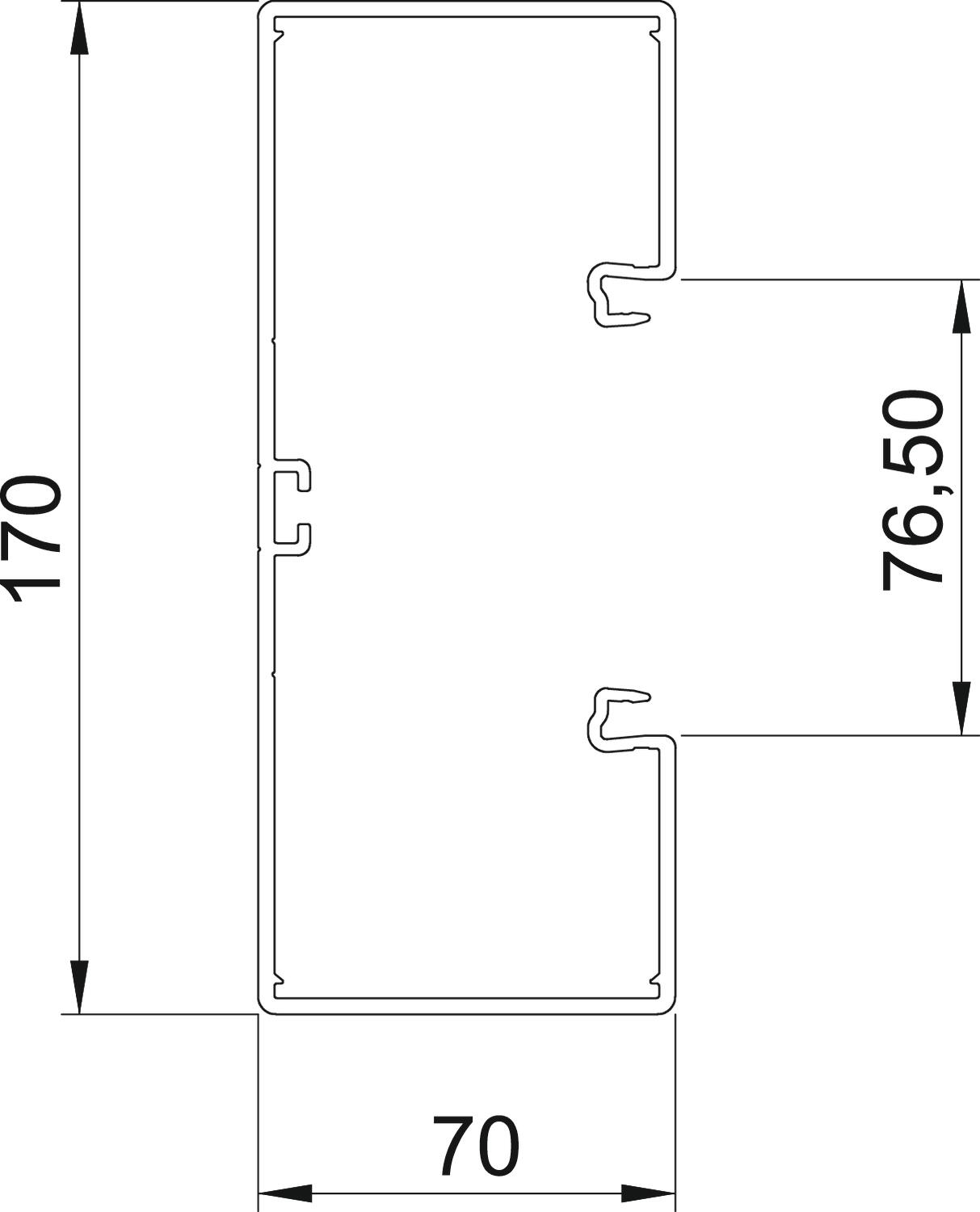

Rozmer	70x170x2000
Šírka	170 mm
Šírka horného dielca	76,5 mm
Spona na uchytenie káblov	nie
Spôsob montáže horných dielov	vnútorný
Stupeň krytia	IP30
Stupeň krytia kód IK	IK08
Symetricky	áno
Teplotný rozsah použitia max.	90 °C
Teplotný rozsah použitia min.	-15 °C
Úžitkový prierez	10100 mm²
Vyhotovenie zadná stena (vnútorná strana)	priebežný profil C
Výška	70 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Farba	Výr. č.	Množstvo	najm. PJ
GKH-70170RW	2000 mm	čisto biela; RAL 9010	6114300	m	2 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Vstavaná prístrojová krabica, 1-násobná	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus
Vrchní díl kanálu, hladký	GKH-OTGRW	6114210	m	2 m
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-E70170RW	6114380	Kus	1 Kus
Přepážka GKH-TW70	GKH-TW70	6114290	m	2 m
Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-IH70170RW	6274640	Kus	1 Kus
Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-I70170RW	6114360	Kus	1 Kus
Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-AH70170RW	6274610	Kus	1 Kus
Vnější roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-A70170RW	6114320	Kus	1 Kus
Vrchní díl vnějšího rohu, hladký	GKH-OTGARW	6114230	Kus	1 Kus
Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170	GK-FH70170RW	6274620	Kus	1 Kus
Vrchní díl plochého rohu, hladký	GKH-OTGFRW	6114250	Kus	1 Kus
Díl T, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70170	GKH-T70170RW	6114370	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Zásuvková jednotka AR45, dvojitá	SDE-RW D0RW2	6119407	Kus	1 Kus
