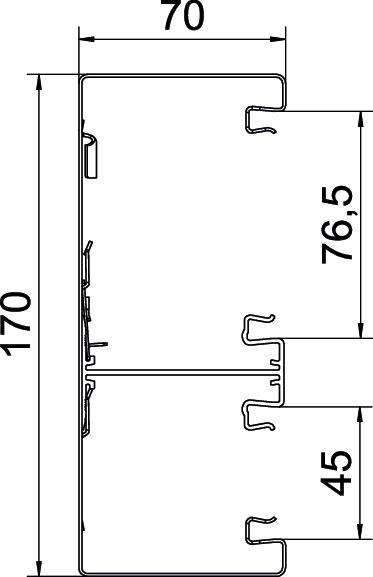

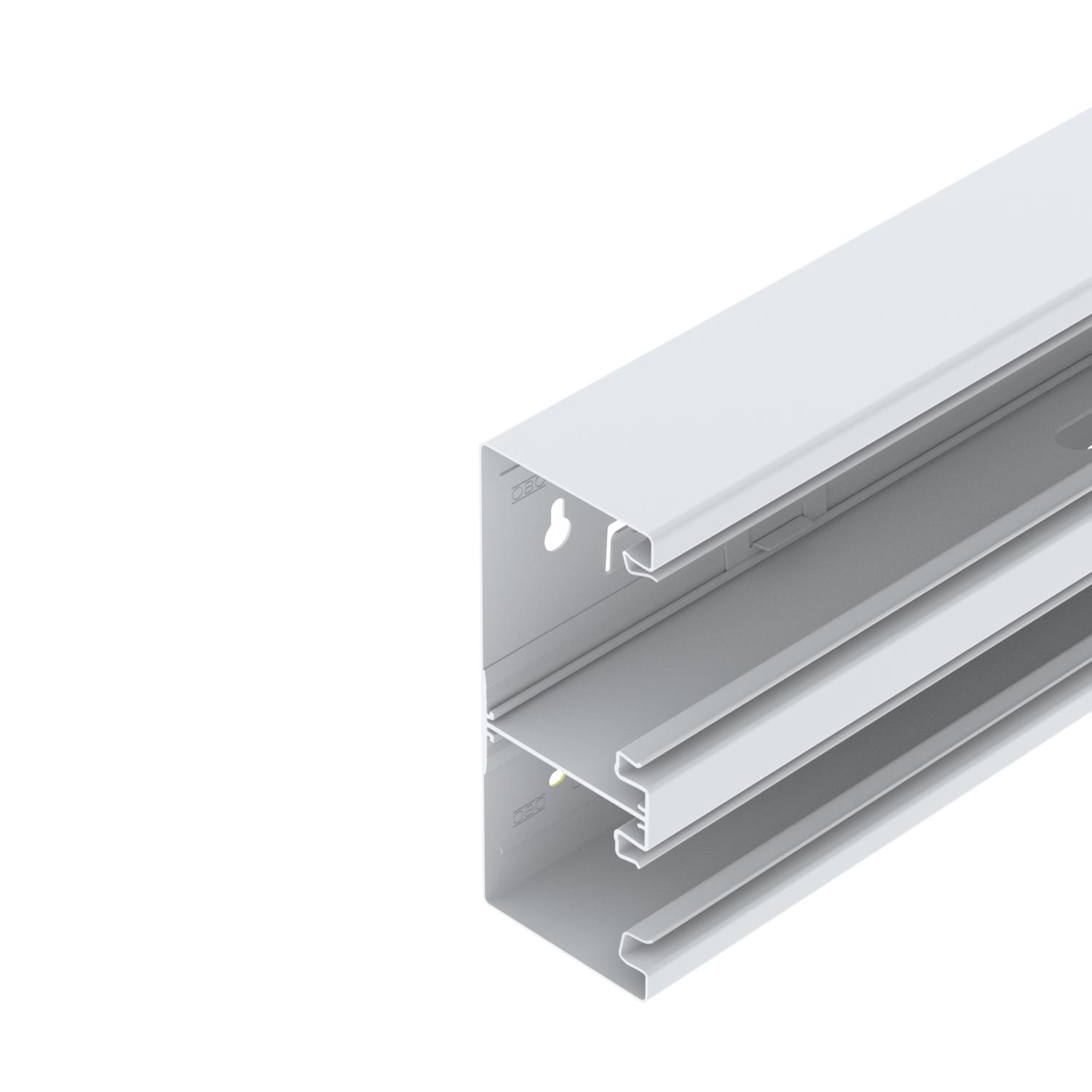

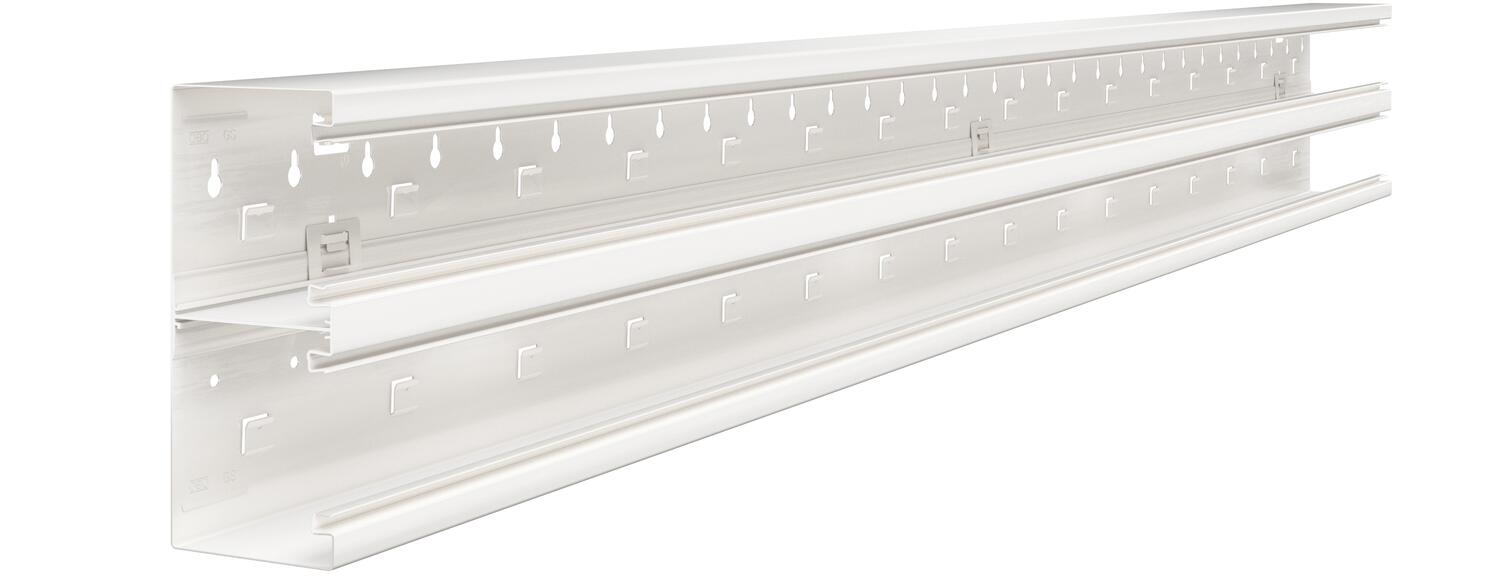

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, asymetrický, dvojitý
Výr. č. 6278200 | EAN 4012195664666
- Popis produktu
-
Popis produktuKanál pro vestavbu přístrojů GS k montáži na stěnu nebo na upevňovací konzoly. Kanál pro vestavbu přístrojů GS je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Ochranné opatření a vyrovnání potenciálů mezi vrchním a spodním dílem zaručuje patentovaný kryt kanálu, automaticky vytvářející kontaktní propojení. Reálné rozměry systémového otvoru pro instalaci přístrojů činí 76,5 mm. Druhý žlábek kanálu se systémovým otvorem 45 mm slouží k uložení vedení. Není zde možné vestavět spínací přístroje a zásuvky Modul 45. Vrchní díl se musí objednat samostatně.
Nadměrné délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.
-
- Technické údaje
-
Technické údaje
Antibakteriálna úprava nie Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 19,9572 kg CO2e / 1 meter Dierovanie dna s děrováním dna Dĺžka 2000 mm Farba čisto biela; RAL 9010 Horný diel dodaný nie Kanálová spojka nie Konštrukcia pravouhlá áno Materiál Oceľ Montážne dierovanie na dne áno Ochranná fólia áno Počet horných dielov 2 Počet zásuvných deliacich stien 1 Rozmer 70x170x2000 Šírka 170 mm Šírka horného dielca 76,5 mm Šírka horného dielu 2 45 mm Spona na uchytenie káblov nie Spôsob montáže horných dielov vnútorný Stupeň krytia IP30 Stupeň krytia kód IK IK10 Symetricky nie Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -25 °C Úžitkový prierez 9645 mm² Vyhotovenie zadná stena (vnútorná strana) so zaisťovacími výstupkami Výška 70 mm - Všetky typy
-
Systémové príslušenstvo
- Na stiahnutie
-
List technických údajov GS-D70170RW / 6278200 , 0.19MB , pdfEÚ Vyhlásenie o zhode GS-D70170RW / 6278200 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva GS-D70170RW / 6278200 , 0.09MB , pdfNávod na montáž Geräteeinbaukanal Rapid 80® , 4.62MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
Spojka GS-KUP70
Vstavaná prístrojová krabica, 1-násobná
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE
Vrchní díl kanálu z ocelového plechu
Vrchní díl kanálu z ocelového plechu, systémový otvor 50 mm
Zaisťovacie spony
Kryt spojů, výška kanálu 70 mm
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-70170
Přepážka GS-TW70
Vnější roh, asymetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D70170
Vrchní díl vnějšího rohu, ocelový plech
Vrchní díl vnějšího rohu z ocelového plechu, systémový otvor
45 mm

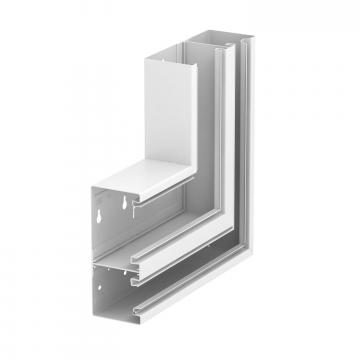

Plochý roh, asymetrický, stoupající, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D70170

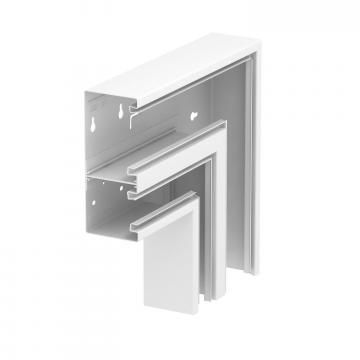

Plochý roh, asymetrický, klesající, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D70170
Vrchní díl plochého rohu ocelový
Vrchní díl plochého rohu z ocelového plechu, systémový otvor 50 mm

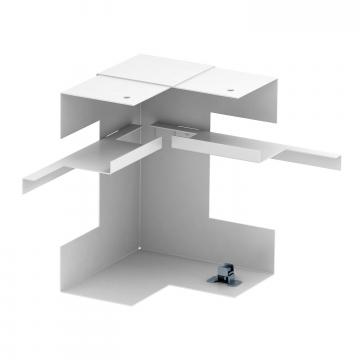

Vnitřní roh, asymetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D70170

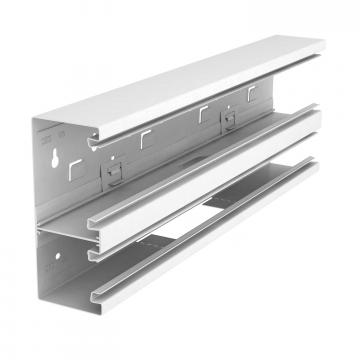

Díl T, asymetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D70170

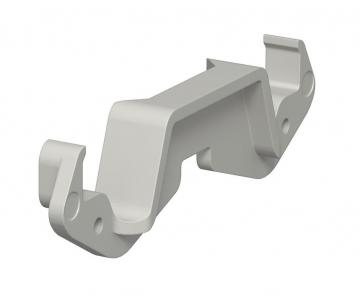

Kanálová spona KL80A
