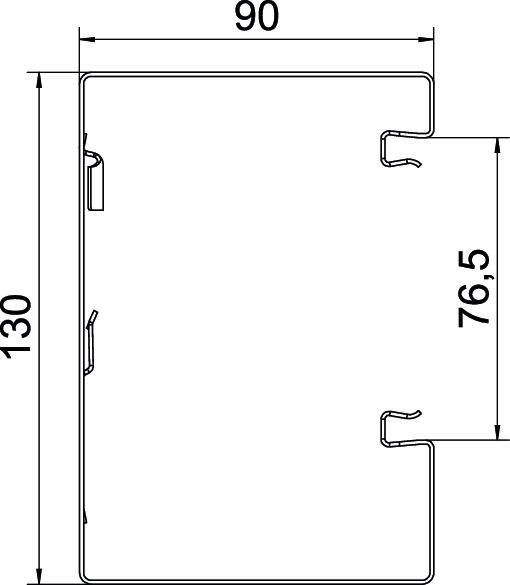

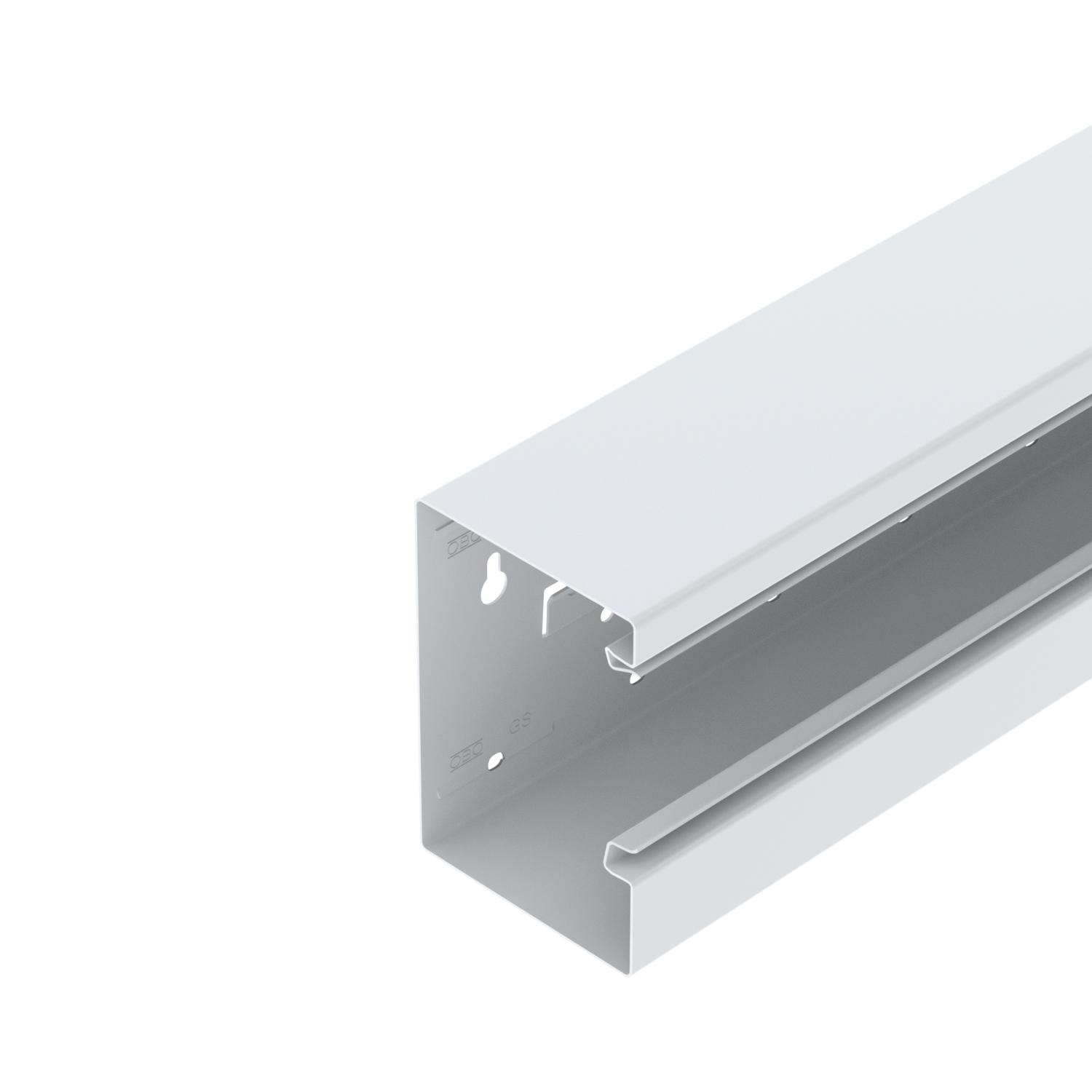

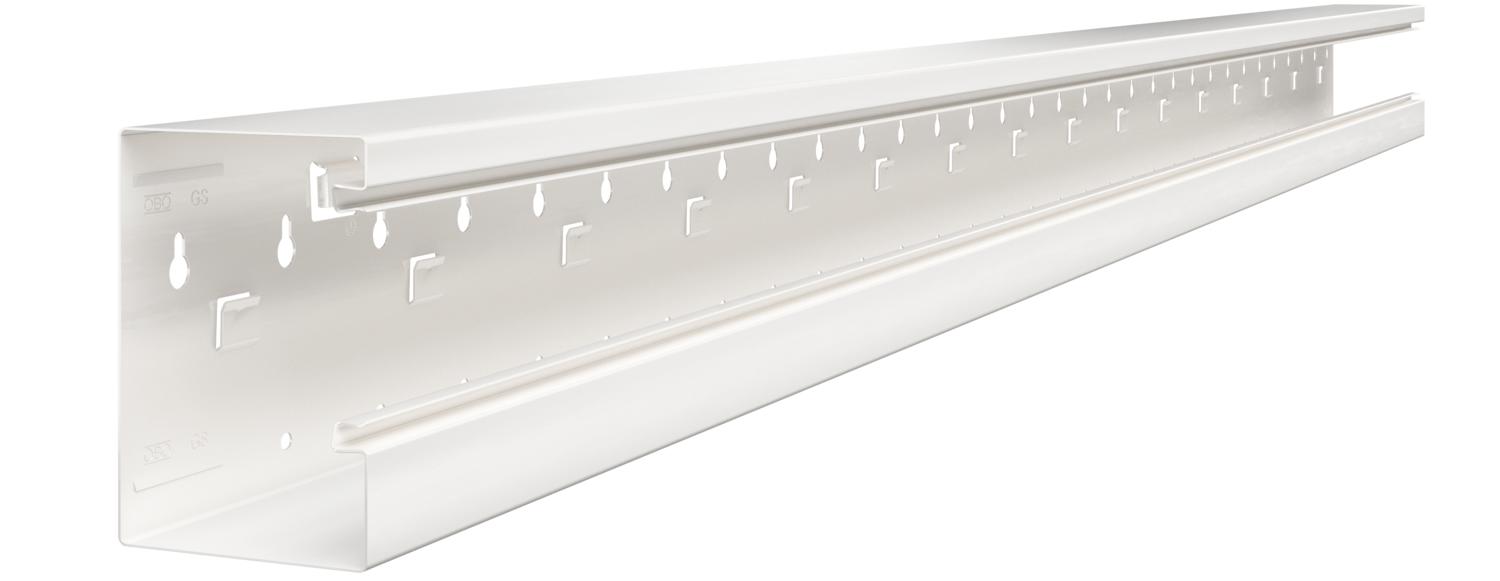

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 90, asymetrický
Výr. č. 6277500 | EAN 4012195661740
- Popis produktu
-
Popis produktuKanál pro vestavbu přístrojů GS k montáži na stěnu nebo na upevňovací konzoly. Kanál pro vestavbu přístrojů GS je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Ochranné opatření a vyrovnání potenciálů mezi vrchním a spodním dílem zaručuje patentovaný kryt kanálu, automaticky vytvářející kontaktní propojení. Reálné rozměry systémového otvoru činí 76,5 mm. Vrchní díl se musí objednat samostatně.
Nadměrné délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.
-
- Technické údaje
-
Technické údaje
Antibakteriálna úprava nie Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 7,4116 kg CO2e / 1 meter Dierovanie dna s děrováním dna Dĺžka 2000 mm Farba čisto biela; RAL 9010 Horný diel dodaný nie Kanálová spojka nie Konštrukcia pravouhlá áno Materiál Oceľ Montážne dierovanie na dne áno Ochranná fólia áno Počet horných dielov 1 Počet zásuvných deliacich stien 1 Rozmer 90x130x2000 Šírka 130 mm Šírka horného dielca 76,5 mm Spona na uchytenie káblov nie Spôsob montáže horných dielov vnútorný Stupeň krytia IP30 Stupeň krytia kód IK IK10 Symetricky nie Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -25 °C Úžitkový prierez 10050 mm² Vyhotovenie zadná stena (vnútorná strana) so zaisťovacími výstupkami Výška 90 mm - Všetky typy
-
Systémové príslušenstvo
- Na stiahnutie
-
List technických údajov GS-A90130RW / 6277500 , 0.19MB , pdfEÚ Vyhlásenie o zhode GS-A90130RW / 6277500 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva GS-A90130RW / 6277500 , 0.09MB , pdfNávod na montáž Geräteeinbaukanal Rapid 80® , 4.62MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
Spojka GS-KUP90
Vstavaná prístrojová krabica, 1-násobná
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE
Vrchní díl kanálu z ocelového plechu
Zaisťovacie spony

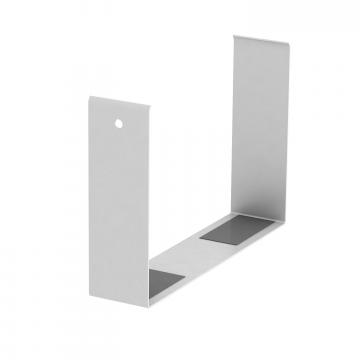

Kryt spojů, výška kanálu 90 mm

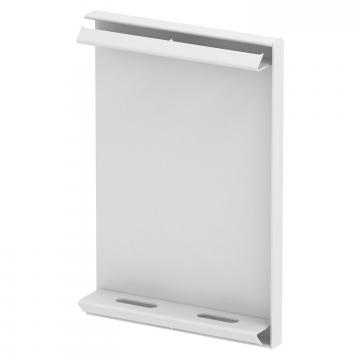

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-90130
Přepážka GS-TW90
Vrchní díl vnějšího rohu, ocelový plech
Plochý roh, asymetrický, stoupající, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90130

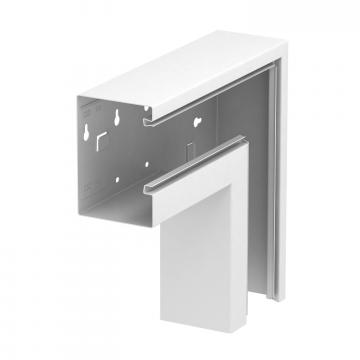

Plochý roh, asymetrický, klesající, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90130
