Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70 2000 | sýto čierna; RAL 9005
morepic-1 video-1 video-2

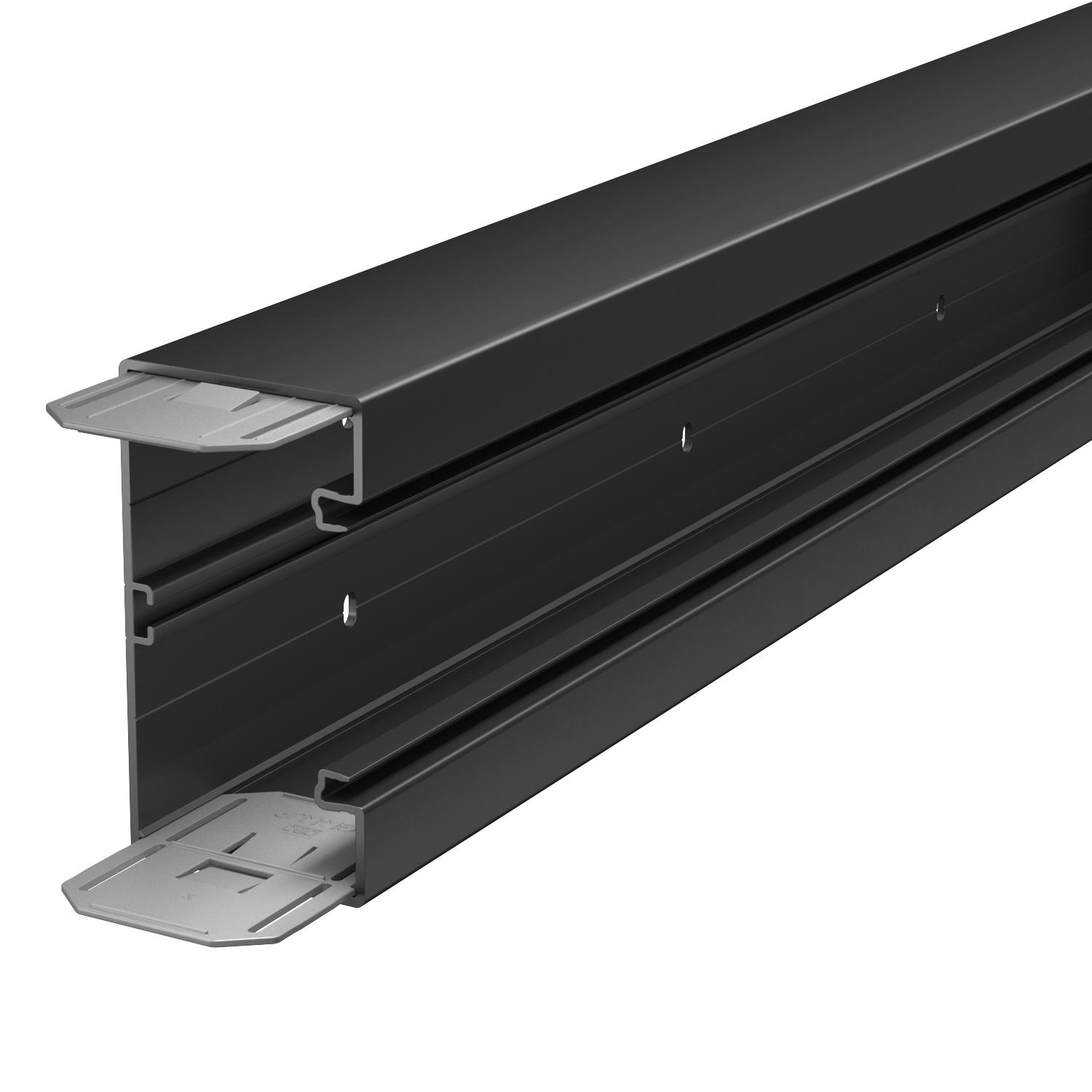

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70

Výr. č. 6274504 | EAN 4012197372118

2000 mm
Popis produktu
Popis produktu
Kanál pro vestavbu přístrojů GK z bezolovnatého polyvinylchloridu, vhodný k montáži přímo na stěnu nebo na nástěnné konzoly. Upevnění se provádí pomocí pravidelného děrování v kanálu. Kanál pro vestavbu přístrojů GK je vybaven k uchycení plastové přepážky profilem C na dně. Do přístrojových krabic řady 71GD... lze pomocí nosného kruhu a nosného třmenu instalovat všechny programy spínačů i instalační přístroje Modul 45. Rozměr systémového otvoru činí 76,5 mm. V závislosti na délce kanálu je na jedné straně předem namontován jeden pár spojek. Vrchní díl se musí objednat samostatně.
  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Kanál pro vestavbu přístrojů GEK-K, hloubka kanálu 70 mm
  • Montáž na stěnu
  • Montáž konzol
  • Otvor pro vrchní díl 80 mm
  • Instalační přístroje
  • Zásuvka s ochranným kontaktem
Technické údaje

Technické údaje

Bezhalogénový nie
Dierovanie dna s děrováním dna
Dĺžka 2000 mm
Farba sýto čierna; RAL 9005
Horný diel dodaný nie
Kanálová spojka áno
Konštrukcia pravouhlá áno
Materiál Polyvinylchlorid
Montážne dierovanie na dne áno
Ochranná fólia áno
Počet horných dielov 1
Počet zásuvných deliacich stien 1

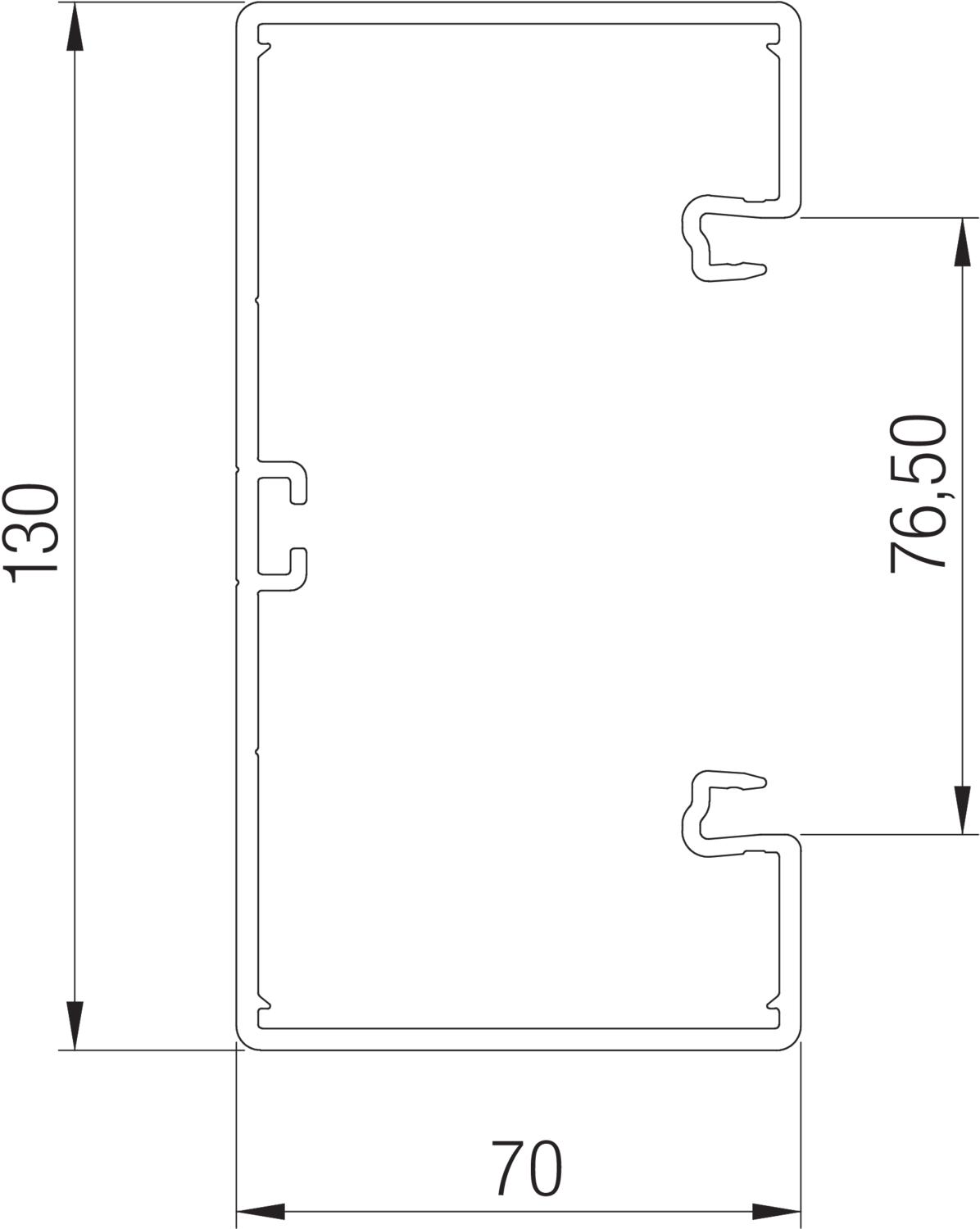

Rozmer 2000x130x70
Šírka 130 mm
Šírka horného dielca 76,5 mm
Spona na uchytenie káblov nie
Spôsob montáže horných dielov vnútorný
Symetricky áno
Teplotný rozsah použitia max. 60 °C
Teplotný rozsah použitia min. -5 °C
Úžitkový prierez 7600 mm²
Vyhotovenie zadná stena (vnútorná strana) priebežný profil C
Výška 70 mm
Všetky typy

Všetky typy

Typ Dĺžka Farba Výr. č. Množstvo najm. PJ
GK-70130RW 2000 mm čisto biela; RAL 9010 6274500
2 m
GK-70130CW 2000 mm krémová biela; RAL 9001 6274501
2 m
GK-70130LGR 2000 mm svetlosivá; RAL 7035 6274502
2 m
GK-70130SW 2000 mm sýto čierna; RAL 9005 6274504
2 m
GK-70130GR 2000 mm kamenná sivá; RAL 7030 6274506
2 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Vstavaná prístrojová krabica, 1-násobná Vstavaná prístrojová krabica, 1-násobná 71GD6 6288610
5 Kus
Přístrojová krabice 71GD7-2, dvojitá Přístrojová krabice 71GD7-2, dvojitá 71GD7-2 6288608
2 Kus
Odlehčení tahu 7ZE Odlehčení tahu 7ZE 7ZE 6288790
50 Kus

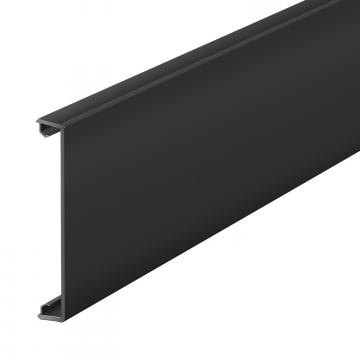

Vrchní díl kanálu z plastu, hladký Vrchní díl kanálu z plastu, hladký GK-OTGSW 6278684
2 m

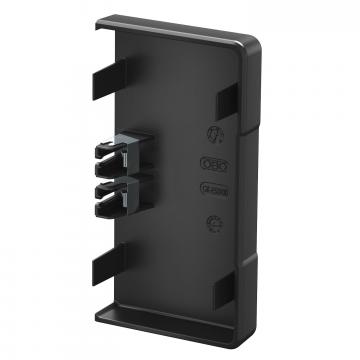

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130 Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130 GK-E70130SW 6274573
1 Kus
Přepážka GK-TW70 Přepážka GK-TW70 GK-TW70 6274900
2 m

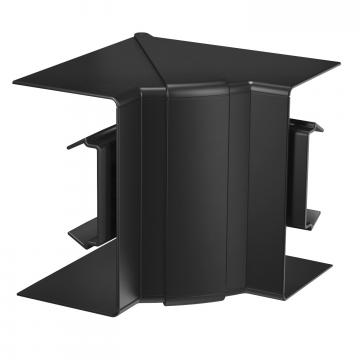

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130 Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130 GK-IH70130SW 6274443
1 Kus

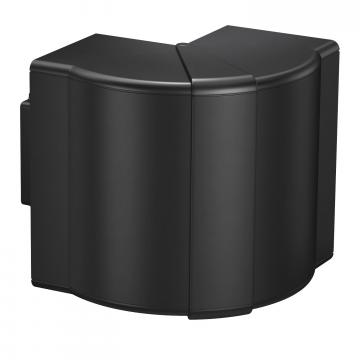

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130 Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130 GK-AH70130SW 6274413
1 Kus

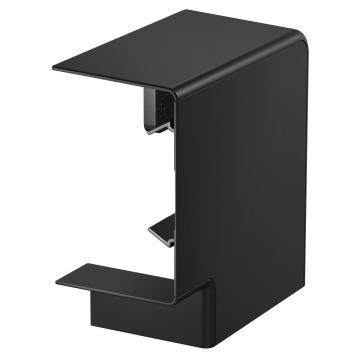

Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130 Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130 GK-FH70130SW 6274423
1 Kus
Kanálová spona KL80A Kanálová spona KL80A KL80A 6288640
20 Kus
Na stiahnutie

List technických údajov GK-70130SW / 6274504 , 0.21MB , pdf
Na stiahnutie

Na stiahnutie
Na stiahnutie
Na stiahnutie

Na stiahnutie
Vyhlásenie o zhode Spojeného kráľovstva GK-70130SW / 6274504 , 0.09MB , pdf
Na stiahnutie
REACH Vyhlásenie o zhode GK-70130SW / 6274504 , 0.12MB , pdf
Na stiahnutie
RoHS Vyhlásenie o zhode GK-70130SW / 6274504 , 0.13MB , pdf
Na stiahnutie

Na stiahnutie

Pre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
