Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 165, výška kanálu 53
Výr. č. 6112600 | EAN 4012196418503
- Popis produktu
-

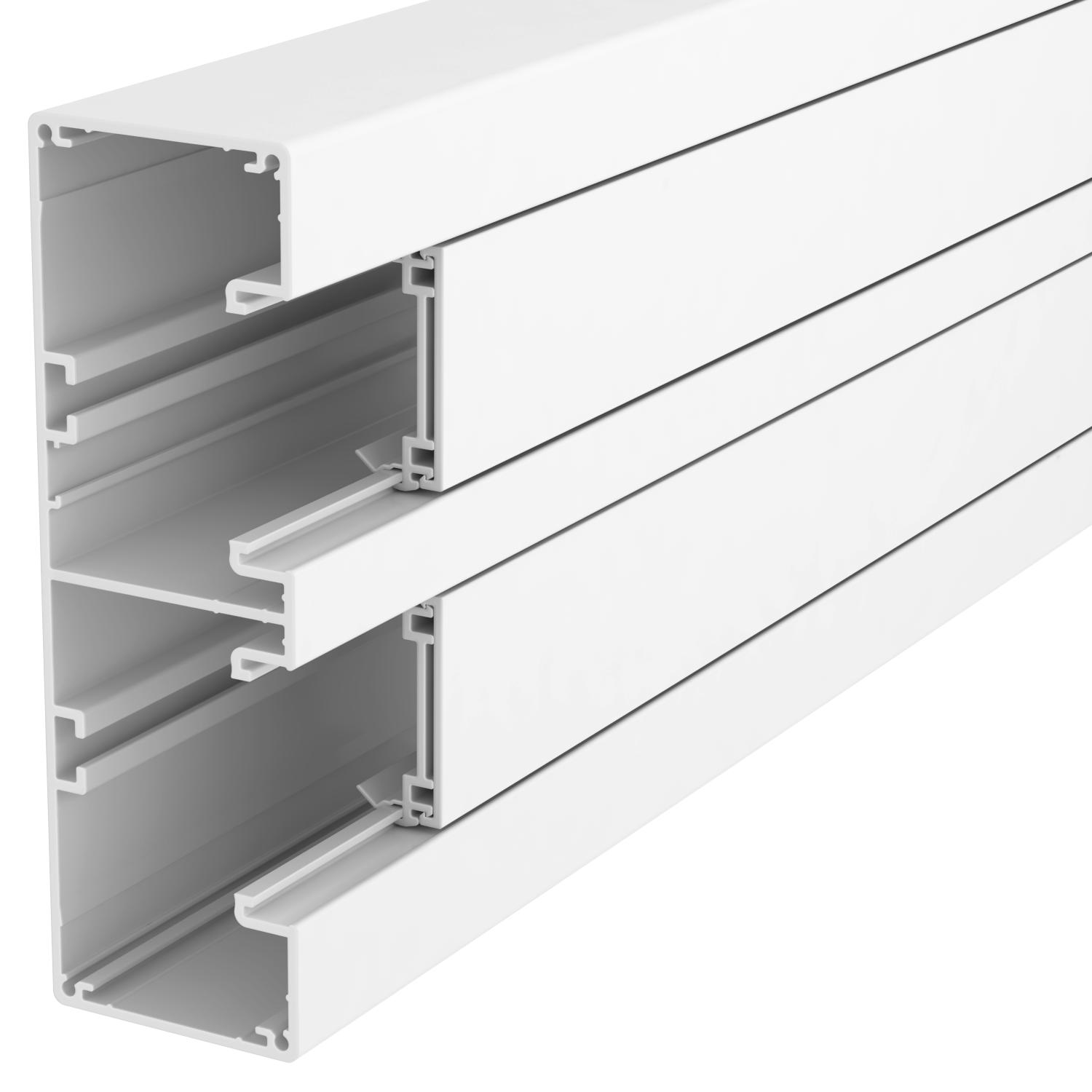

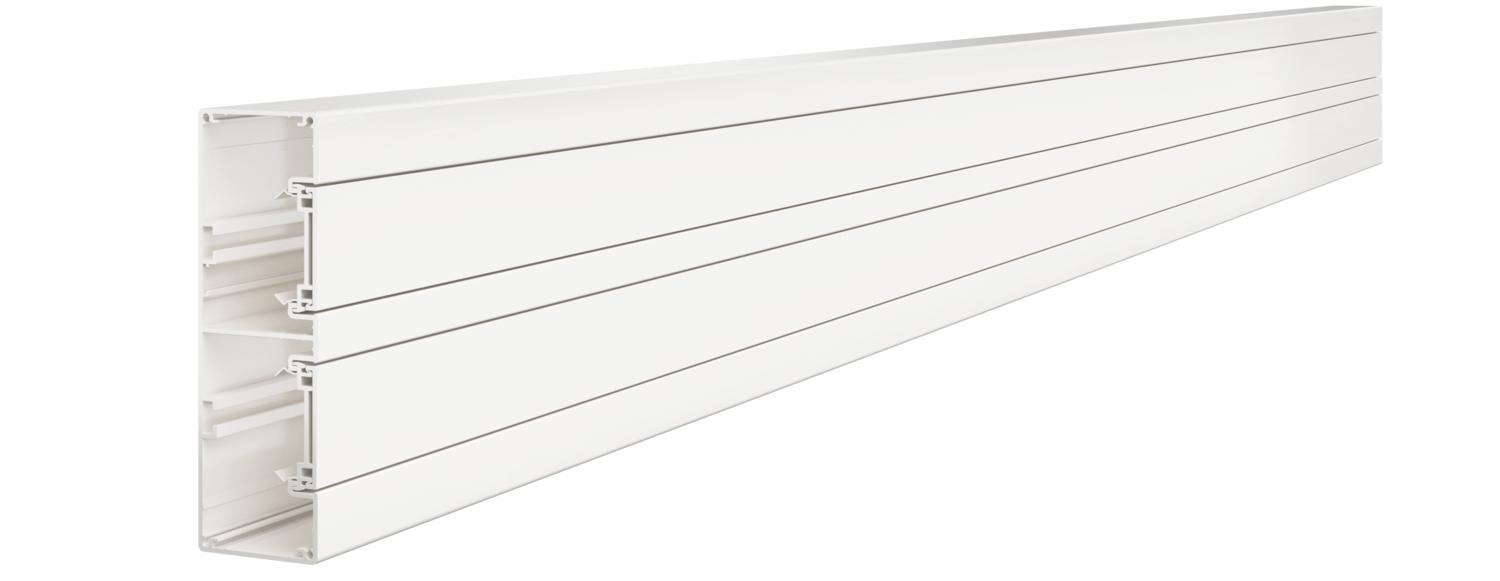

Popis produktuKompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.
-
- Technické údaje
-
Technické údaje

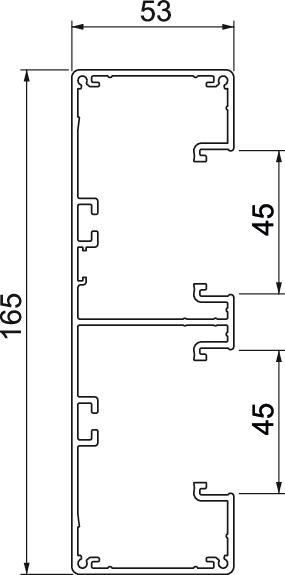

Antibakteriálna úprava nie Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 42,929 kg CO2e / 1 meter Dĺžka 2000 mm Farba čisto biela; RAL 9010 Horný diel dodaný áno Kanálová spojka nie Konštrukcia pravouhlá áno Materiál Hliník Montážne dierovanie na dne nie Ochranná fólia áno Počet horných dielov 2 Počet zásuvných deliacich stien 2 Rozmer 53x165x2000 Šírka 165 mm Šírka horného dielca 45 mm Šírka horného dielu 2 45 mm Spona na uchytenie káblov nie Spôsob montáže horných dielov vnútorný Stupeň krytia IP40 Stupeň krytia kód IK IK10 Symetricky áno Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -15 °C Úžitkový prierez 6600 mm² Vyhotovenie zadná stena (vnútorná strana) priebežný profil C Výška 53 mm - Všetky typy
-
Systémové príslušenstvo
- Na stiahnutie
-
List technických údajov GA-53165RW / 6112600 , 0.20MB , pdfEÚ Vyhlásenie o zhode GA-53165RW / 6112600 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva GA-53165RW / 6112600 , 0.09MB , pdfREACH Vyhlásenie o zhode GA-53165RW / 6112600 , 0.12MB , pdfRoHS Vyhlásenie o zhode GA-53165RW / 6112600 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE Rapid 45-2 GA , 0.20MB , pdfNávod na montáž Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
Kanálová spojka a kryt spojů
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53165
Přepážka GK-TW53

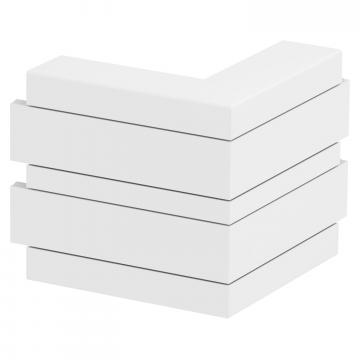

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53165
Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53165

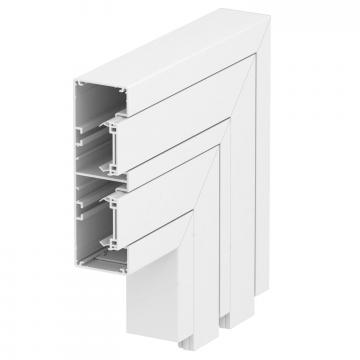

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53165
