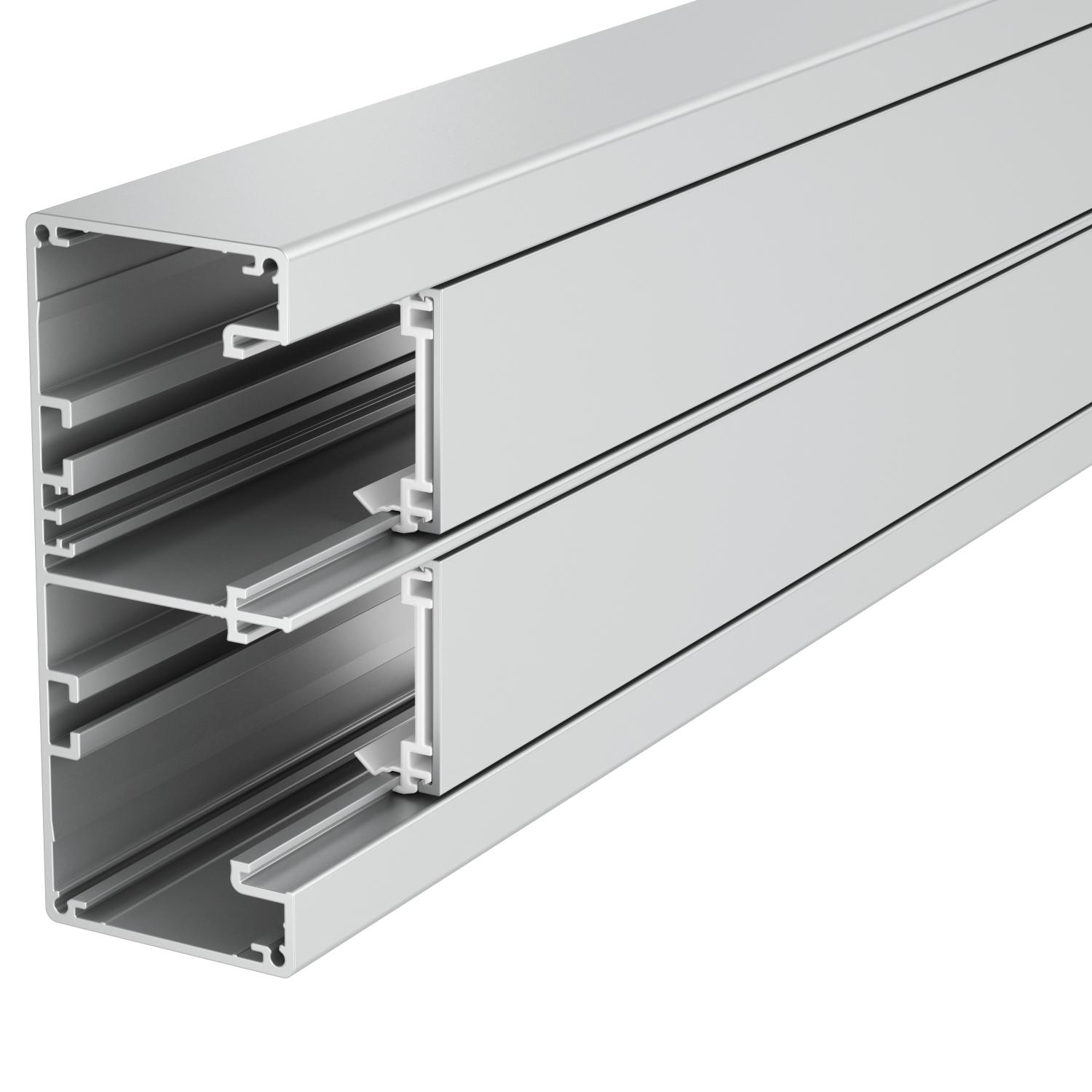

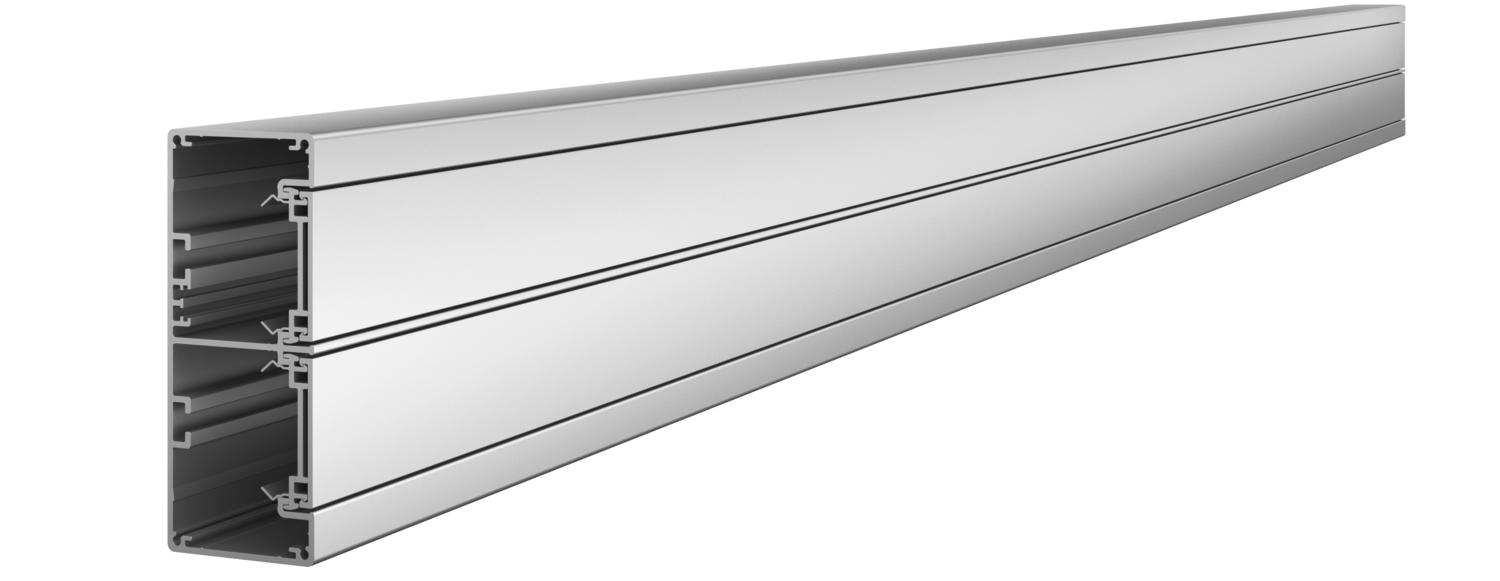

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 130, výška kanálu 53
Výr. č. 6112503 | EAN 4012196418251
- Popis produktu
-
Popis produktuKompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.
-
- Technické údaje
-
Technické údaje
Antibakteriálna úprava nie Bezhalogénový áno Farba hliníková Horný diel dodaný áno Kanálová spojka nie Konštrukcia pravouhlá áno Materiál Hliník Montážne dierovanie na dne nie Ochranná fólia áno Počet horných dielov 2 Počet zásuvných deliacich stien 2 Povrch eloxovaný Rozmer 53x130x2000 Šírka horného dielca 45 mm Šírka horného dielu 2 45 mm Spona na uchytenie káblov nie Spôsob montáže horných dielov vnútorný Stupeň krytia IP40 Stupeň krytia kód IK IK10 Symetricky áno Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -15 °C Úžitkový prierez 4900 mm² Vyhotovenie zadná stena (vnútorná strana) priebežný profil C Rozmery

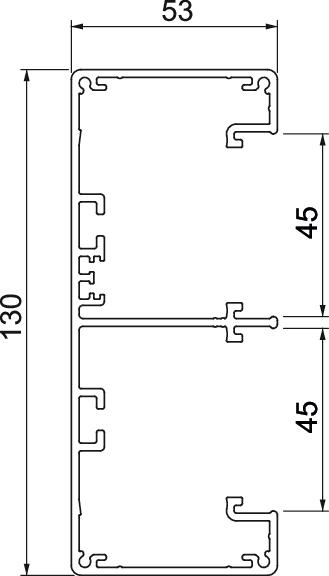

Dĺžka 2000 mm Šírka 130 mm Výška 53 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 37,2339 kg CO2e / 1 meter CO₂ Footprint (GWP) 37,2339 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
- Na stiahnutie
-
List technických údajov GA-53130EL / 6112503 , 0.20MB , pdfEÚ Vyhlásenie o zhode GA-53130EL / 6112503 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva GA-53130EL / 6112503 , 0.09MB , pdfREACH Vyhlásenie o zhode GA-53130EL / 6112503 , 0.27MB , pdfRoHS Vyhlásenie o zhode GA-53130EL / 6112503 , 0.28MB , pdfSchválenie symbolov Značka schválenia VDE Rapid 45-2 GA , 0.20MB , pdfNávod na montáž Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.

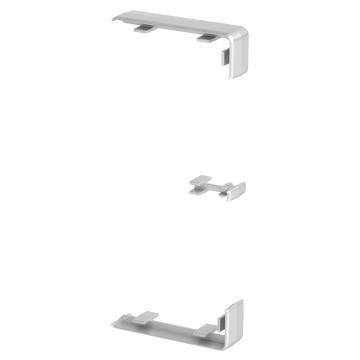

Kanálová spojka a kryt spojů
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53130
Přepážka GK-TW53

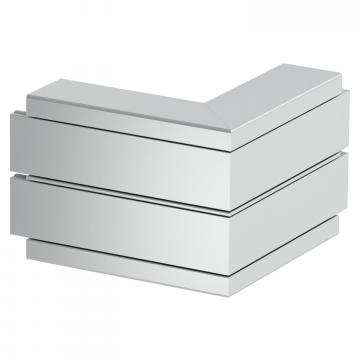

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53130
Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53130

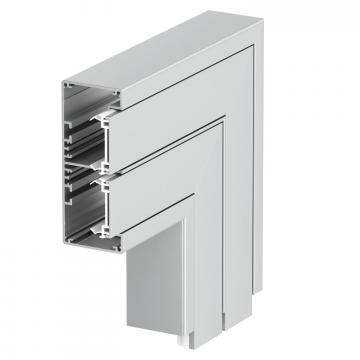

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53130
Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53130

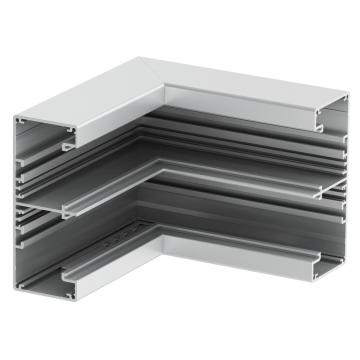

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53130

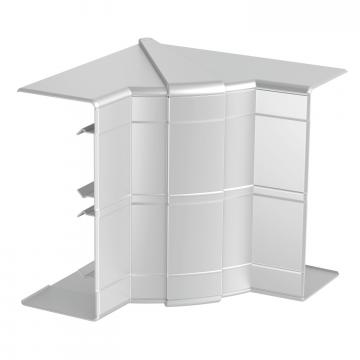

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53130
