Kanál pro vestavbu přístrojů, pultový kanál 2000

Kanál pro vestavbu přístrojů, pultový kanál

Výr. č. 6282700 | EAN 4012195137337

Výr. č. / Typ	6282700 / GEK-SA133110RW

Dĺžka	2000 mm

Popis produktu

Popis produktu

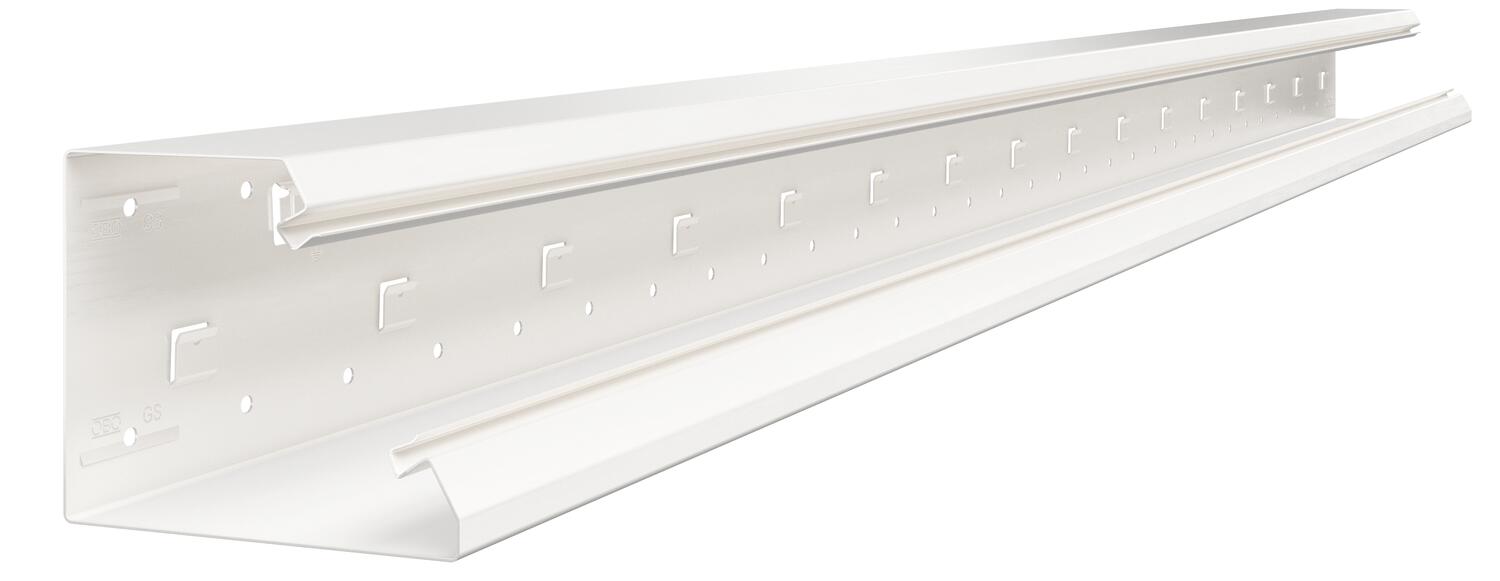

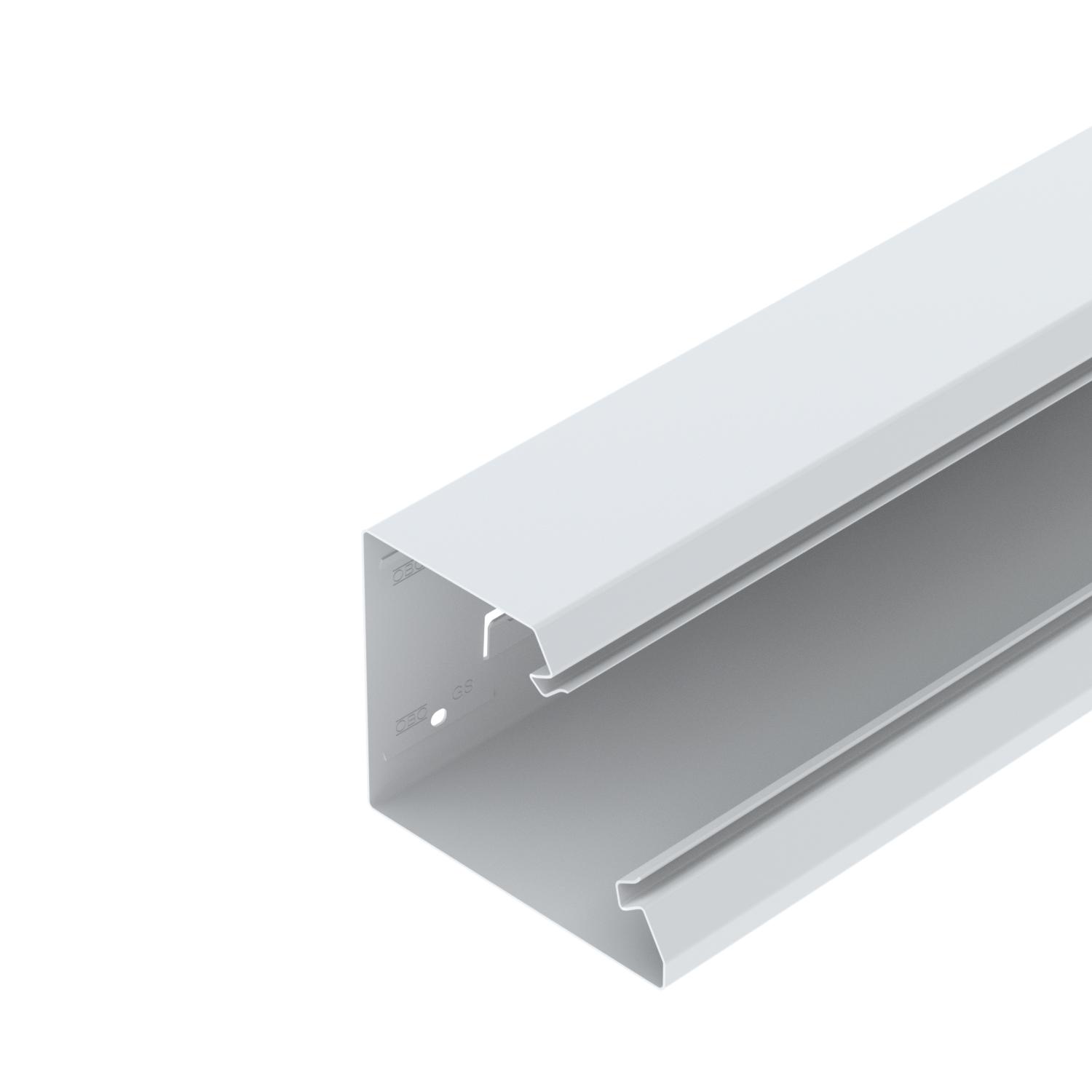

Kanál pro vestavbu přístrojů GEK-S k instalaci na pracovní stoly atd. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů GEK-S jsou potaženy fólií. Kanálový systém je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Mezi vrchním a spodním dílem je zaručeno ochranné pospojení a vyrovnání potenciálu pomocí samokontaktního krytu kanálu. Reálné rozměry systémového otvoru činí 76,5 mm. Vrchní díl se musí objednat samostatně.

Kanál pro vestavbu přístrojů s děrováním dna pro přímou montáž na stěnu. Nadstandardní délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.

Technické údaje

Technické údaje

Antibakteriálna úprava	nie
Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	7,6511 kg CO2e / 1 meter
Dierovanie dna	s děrováním dna
Dĺžka	2000 mm
Farba	čisto biela; RAL 9010
Horný diel dodaný	nie
Kanálová spojka	nie
Konštrukcia pravouhlá	nie
Materiál	Oceľ
Montážne dierovanie na dne	áno
Ochranná fólia	áno
Počet horných dielov	1
Počet zásuvných deliacich stien	1

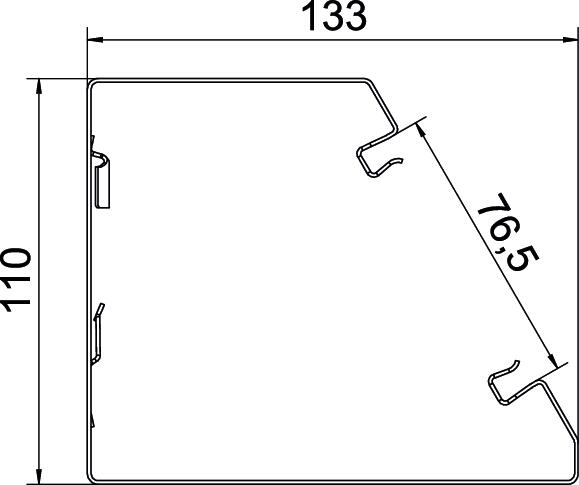

Rozmer	133x110x2000
Šírka	110 mm
Šírka horného dielca	76,5 mm
Spona na uchytenie káblov	nie
Spôsob montáže horných dielov	vnútorný
Stupeň krytia	IP30
Stupeň krytia kód IK	IK10
Symetricky	nie
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-25 °C
Úžitkový prierez	9950 mm²
Vyhotovenie zadná stena (vnútorná strana)	so zaisťovacími výstupkami
Výška	133 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
GEK-SA133110RW	2000 mm	6282700	m	2 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Spojka KUPP	KUPP	6288680	Kus	1 Kus
Vstavaná prístrojová krabica, 1-násobná	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus
Vrchní díl kanálu z ocelového plechu	GS-OTRW	6279850	m	2 m
Zaisťovacie spony	RKV3V	6288700	Kus	20 Kus
Koncový díl, pravý, pro kanál pro vestavbu přístrojů, pultový kanál typu GEK-SA133110	GEK-SER133110RW	6282770	Kus	1 Kus
Koncový díl, levý, pro kanál pro vestavbu přístrojů, pultový kanál typu GEK-SA133110	GEK-SEL133110RW	6282870	Kus	1 Kus
Přepážka TWP	TWP	6288264	m	2 m
Vnější roh, pro kanál pro vestavbu přístrojů a pultový kanál typu GEK-SA133110	GEK-SAA133110RW	6282710	Kus	1 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus
Zásuvková jednotka AR45, dvojitá	SDE-RW D0RW2	6119407	Kus	1 Kus
