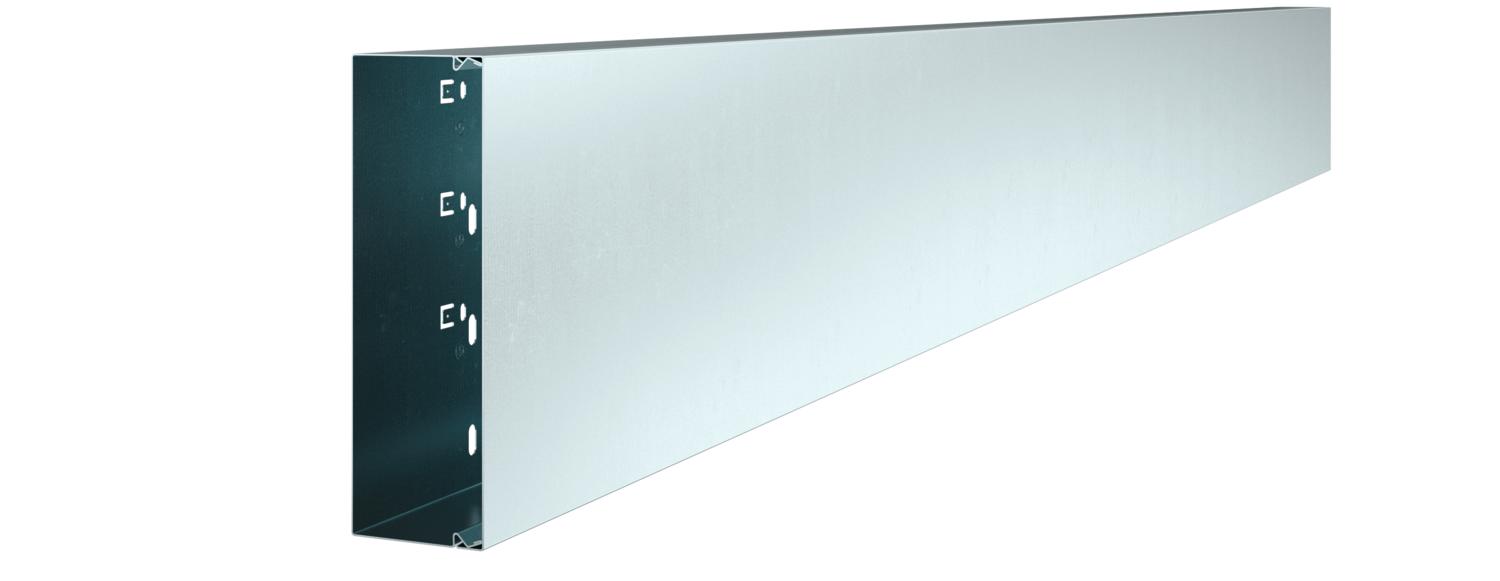

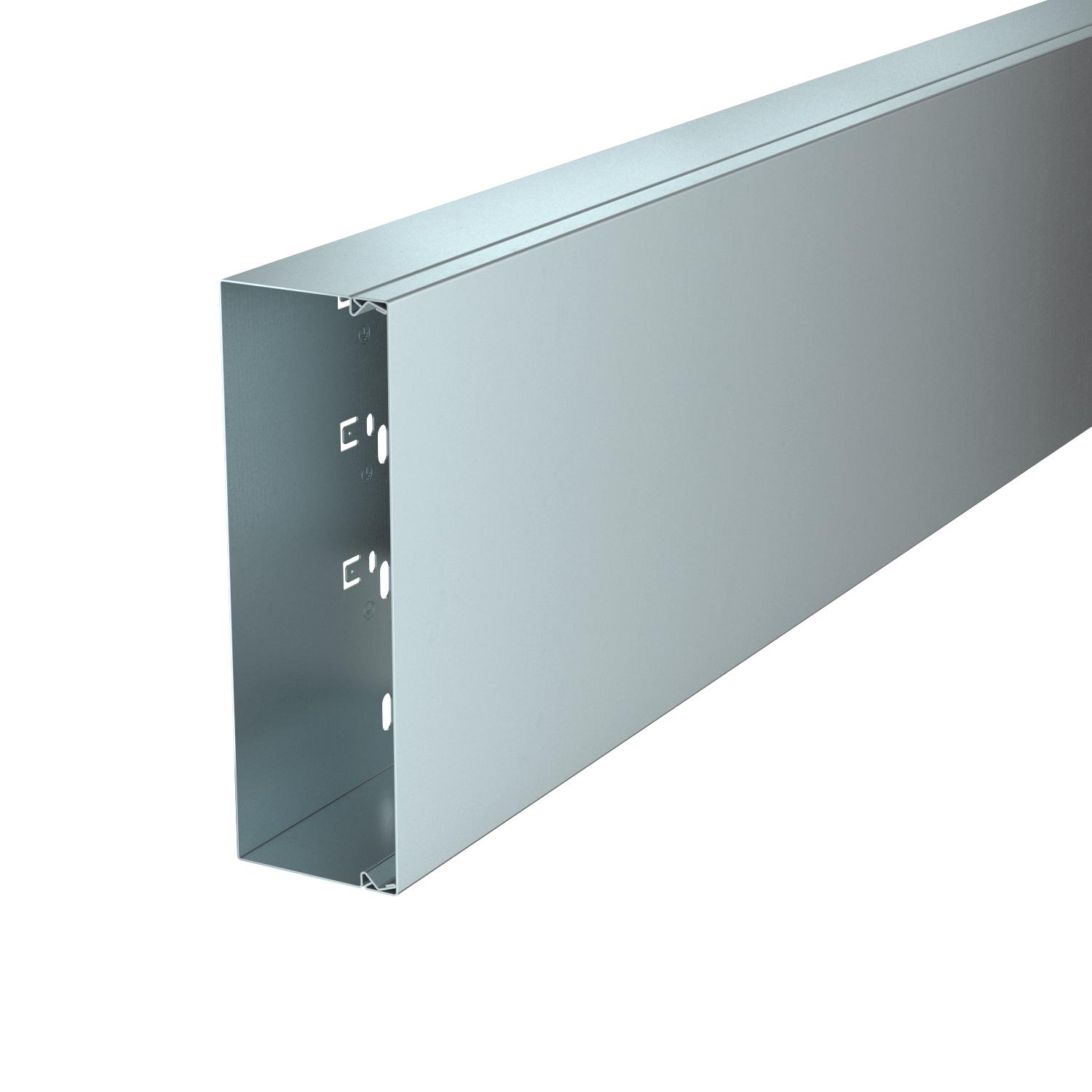

Kanál pro ukládání vedení, typ LKM 60200
Výr. č. 6247164 | EAN 4012196312252
- Popis produktu
-
Popis produktuVrchní a spodní díl kanálu s děrováním dna.
Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek.
Na dně se nachází poutací otvor sloužící k uchycení přepážky.
V případě montáže na strop je nezbytné bezpodmínečně použít kanálové příchytky
-
- Technické údaje
-
Technické údaje

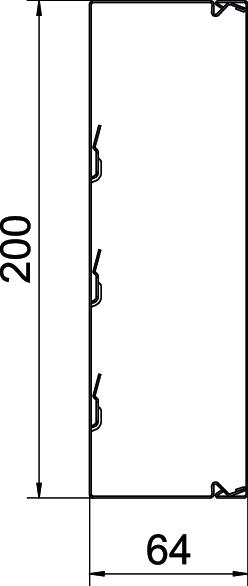

Antibakteriálna úprava nie Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 7,9282 kg CO₂e / 1 meter Dierovanie dna s děrováním dna Dĺžka 2000 mm Dodanie na kotúči nie Farba pozinkováno Kanálová spojka nie Materiál Oceľ Ochranná fólia nie Počet vedení NYM 3 x 1,5 mm² Ø 10,5 mm (bez krabice) 72 Počet vedení NYM 3 x 2,5 mm² Ø 11,5 mm (bez krabice) 68 Počet vedení NYM 5 x 1,5 mm² Ø 12,0 mm (bez krabice) 64 Počet zásuvných deliacich stien 3 Povrch pásovo zinkované priehľadná nie Rozmer 60x200x2000 Šírka 200 mm Spona na uchytenie káblov nie Spôsob upevnenia Dierovanie dna Stupeň krytia IP30 Stupeň krytia kód IK IK10 Teplotný rozsah použitia max. 90 °C Teplotný rozsah použitia min. -5 °C Úžitkový prierez 12257 mm² Vyhotovenie veká kanálov na vedenie káblov voľný Výška 64 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka LKM SV60
LKM SV60 6247466 10 Kus

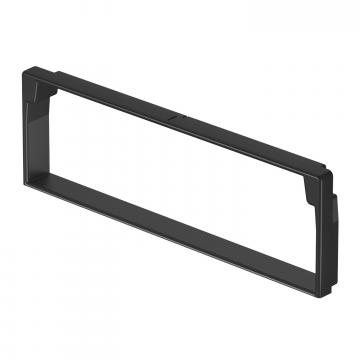

Ochranný kroužek hran KSR 60200, pro kanál LKM typu 60200
LKM KSR60200 6249758 5 Kus

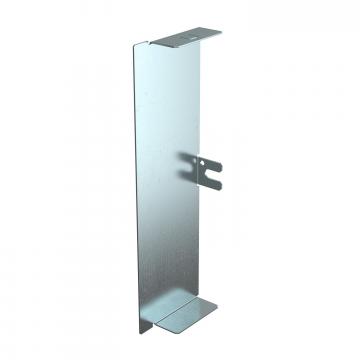

Koncový díl, pro kanál pro ukládání vedení typu LKM 60200
LKM E60200FS 6248322 10 Kus

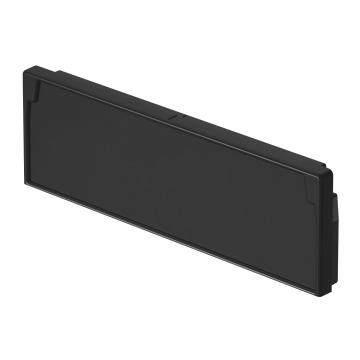

Koncový díl pro kanál pro ukládání vedení typu LKM 60200
LKM EK60200 6249788 5 Kus
Přepážka LKM TWS45
LKM TWS45 6249871 2 m
Přepážka LKM TWS55
LKM TWS55 6249876 2 m

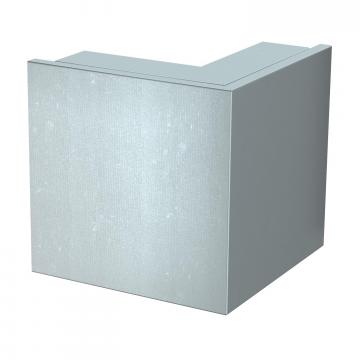

Vnější roh, pro kanál pro ukládání vedení typu LKM 60200
LKM A60200FS 6248098 1 Kus

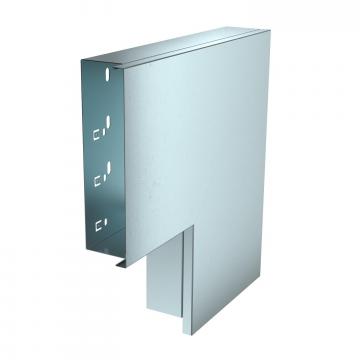

Plochý roh, pro kanál pro ukládání vedení typu LKM 60200
LKM F60200FS 6248020 1 Kus

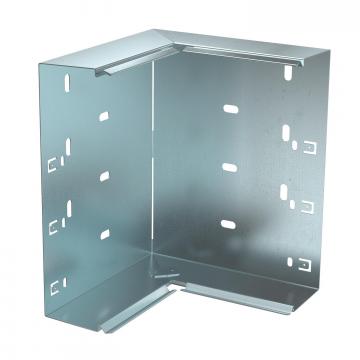

Vnitřní roh kanálu pro ukládání vedení typu LKM 60200
LKM I60200FS 6248160 1 Kus

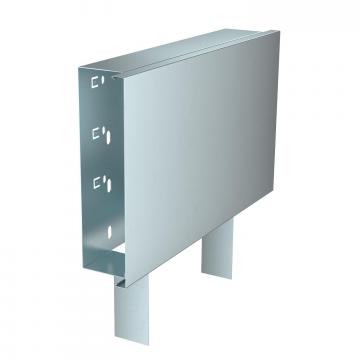

Díl T, pro kanál pro ukládání vedení typu LKM 60200
LKM T60200FS 6248225 1 Kus

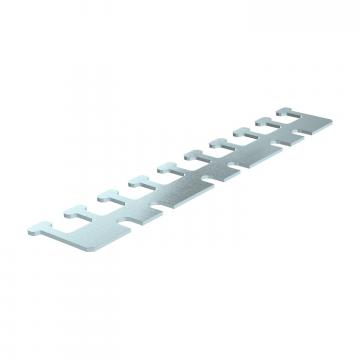

Držák vedení LKM pro kanály o šířce 200 mm
LKM Z200 6249981 10 Kus

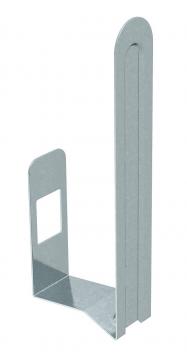

Kanálová spona LKM pro kanál o šířce 150 a 200 mm
LKM K140 6249888 20 Kus - Na stiahnutie
-
List technických údajov LKM60200FS / 6247164 , 0.23MB , pdfEÚ Vyhlásenie o zhode LKM60200FS / 6247164 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva LKM60200FS / 6247164 , 0.09MB , pdfREACH Vyhlásenie o zhode LKM60200FS / 6247164 , 0.12MB , pdfRoHS Vyhlásenie o zhode LKM60200FS / 6247164 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE LKM , 0.15MB , pdfNávod na montáž LKM-Kanal , 0.77MB , pdf
