Kanál pro ukládání vedení, typ LKM 60100 2000 | 100 | 64 | | pásovo zinkované / poplastované | Oceľ

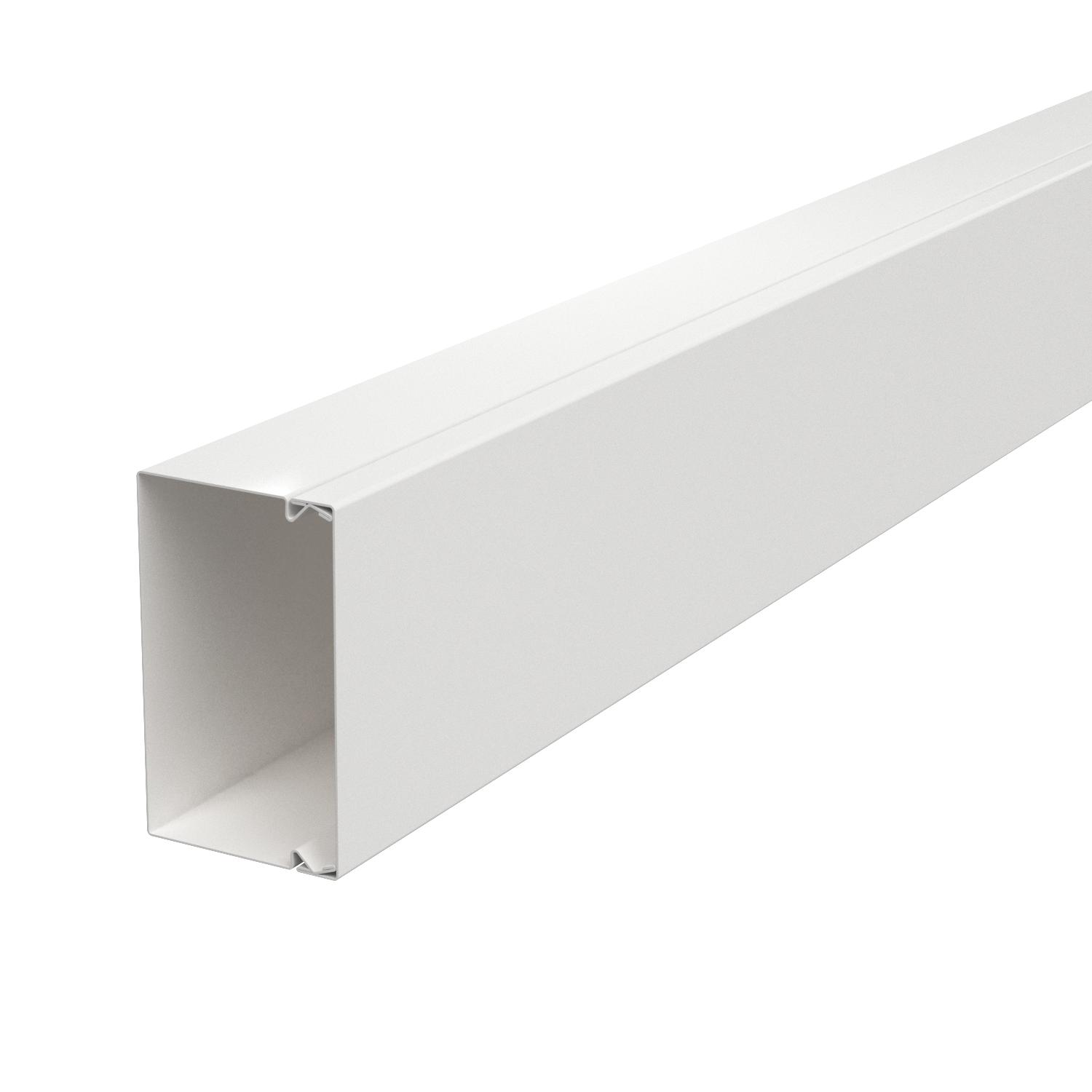

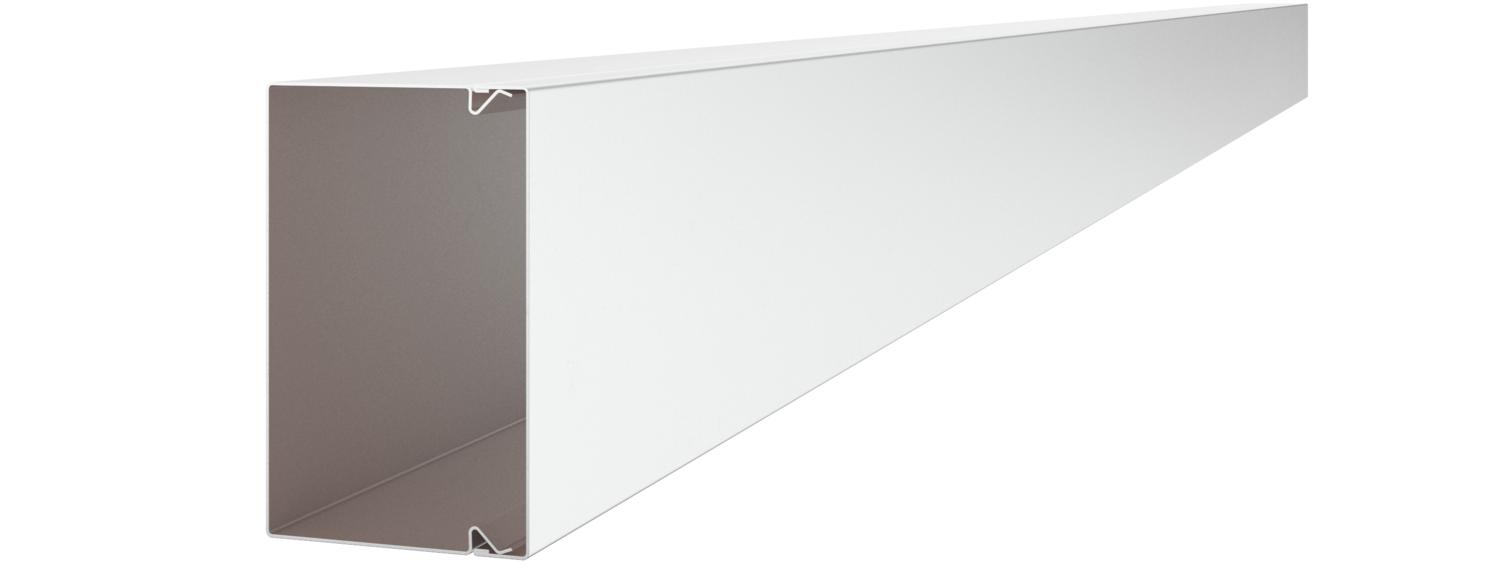

Kanál pro ukládání vedení, typ LKM 60100

Výr. č. 6248624 | EAN 4012196313815

Výr. č. / Typ

Dĺžka	2000 mm

Šírka	100 mm

Výška	64 mm

Povrch

Materiál	Oceľ

Popis produktu

Popis produktu

Vrchní a spodní díl kanálu s děrováním dna. Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek. Kabelové kanály LKM typu LKM 60100 jsou schváleny jako úložný systém s funkčností dle DIN 4102 část 12 a ČSN 73 0895. Dbejte na použití typů kabelů ověřených v těchto protipožárních systémech!

Na dně se nachází poutací otvor sloužící k uchycení přepážky.

Technické údaje

Technické údaje

Antibakteriálna úprava	nie
Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,2586 kg CO2e / 1 meter
Dierovanie dna	s děrováním dna
Dĺžka	2000 mm
Dodanie na kotúči	nie
Farba	čisto biela; RAL 9010
Kanálová spojka	nie
Materiál	Oceľ
Ochranná fólia	nie
Počet vedení NYM 3 x 1,5 mm² Ø 10,5 mm (bez krabice)	36
Počet vedení NYM 3 x 2,5 mm² Ø 11,5 mm (bez krabice)	32
Počet vedení NYM 5 x 1,5 mm² Ø 12,0 mm (bez krabice)	32
Počet zásuvných deliacich stien	1

Povrch	pásovo zinkované / poplastované
priehľadná	nie

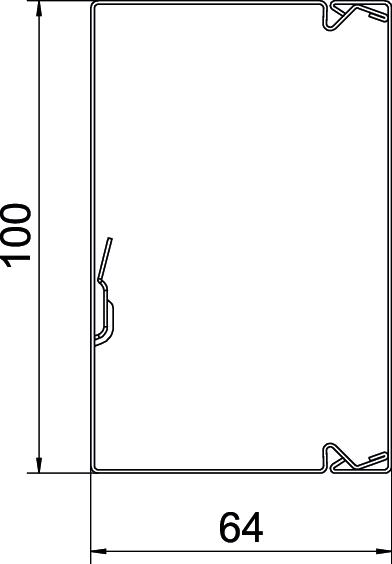

Rozmer	60x100x2000
Šírka	100 mm
Spona na uchytenie káblov	nie
Spôsob upevnenia	Dierovanie dna
Stupeň krytia	IP30
Stupeň krytia kód IK	IK10
Teplotný rozsah použitia max.	90 °C
Teplotný rozsah použitia min.	-5 °C
Úžitkový prierez	6038 mm²
Vyhotovenie veká kanálov na vedenie káblov	voľný
Výška	64 mm
Zachovanie funkčnosti	áno

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Povrch	Materiál	Výr. č.	Množstvo	najm. PJ
LKM60100FS	2000 mm	100 mm	64 mm	pásovo zinkované	Oceľ	6247113	m	2 m
LKM60100RW	2000 mm	100 mm	64 mm	pásovo zinkované / poplastované	Oceľ	6248624	m	2 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Spojka LKM SV60	LKM SV60	6247466	Kus	10 Kus
Ochranný kroužek hran KSR 60100, pro kanál LKM typu 60100	LKM KSR60100	6249754	Kus	5 Kus

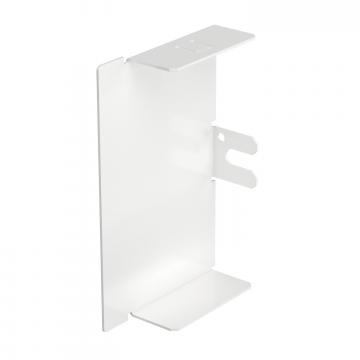

Koncový díl, pro kanál pro ukládání vedení typu LKM 60100	LKM E60100RW	6249817	Kus	10 Kus
Koncový díl pro kanál pro ukládání vedení typu LKM 60100	LKM EK60100	6249784	Kus	5 Kus
Přepážka LKM TWS45	LKM TWS45	6249871	m	2 m
Přepážka LKM TWS55	LKM TWS55	6249876	m	2 m

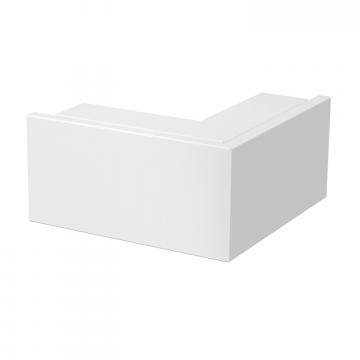

Vnější roh, pro kanál pro ukládání vedení typu LKM 60100	LKM A60100RW	6249574	Kus	1 Kus

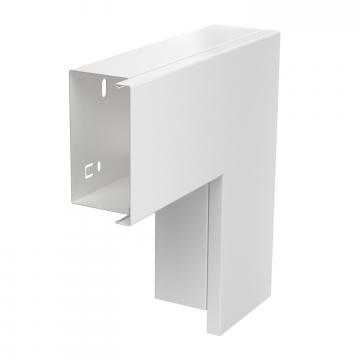

Plochý roh, pro kanál pro ukládání vedení typu LKM 60100	LKM F60100RW	6249507	Kus	1 Kus

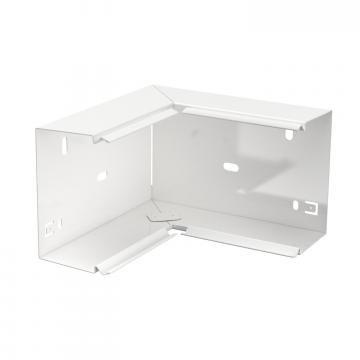

Vnitřní roh, pro kanál pro ukládání vedení typu LKM 60100	LKM I60100RW	6249639	Kus	1 Kus

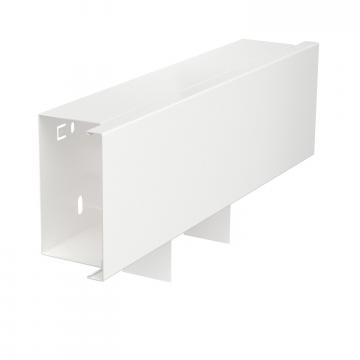

Díl T, pro kanál pro ukládání vedení typu LKM 60100	LKM T60100RW	6249701	Kus	1 Kus
Držák vedení LKM pro kanály o šířce 100 mm	LKM Z100	6249922	Kus	10 Kus
Kanálová spona LKM pro kanál o šířce 100 mm	LKM K80	6249884	Kus	20 Kus
Kanálová spona LKM pro zachování funkčnosti E30–E90, pro kanál LKM typu LKM 60100	LKM KF60100	6249881	Kus	10 Kus
