Kanál pro GES9, výška 60–110 mm 2400 | 400 | 60 | 110 | 3
morepic-1 morepic-2 morepic-3

Kanál pro GES9, výška 60–110 mm

Výr. č. 7424720 | EAN 4012195244868

2400 mm
60 mm
110 mm
Popis produktu
Popis produktu

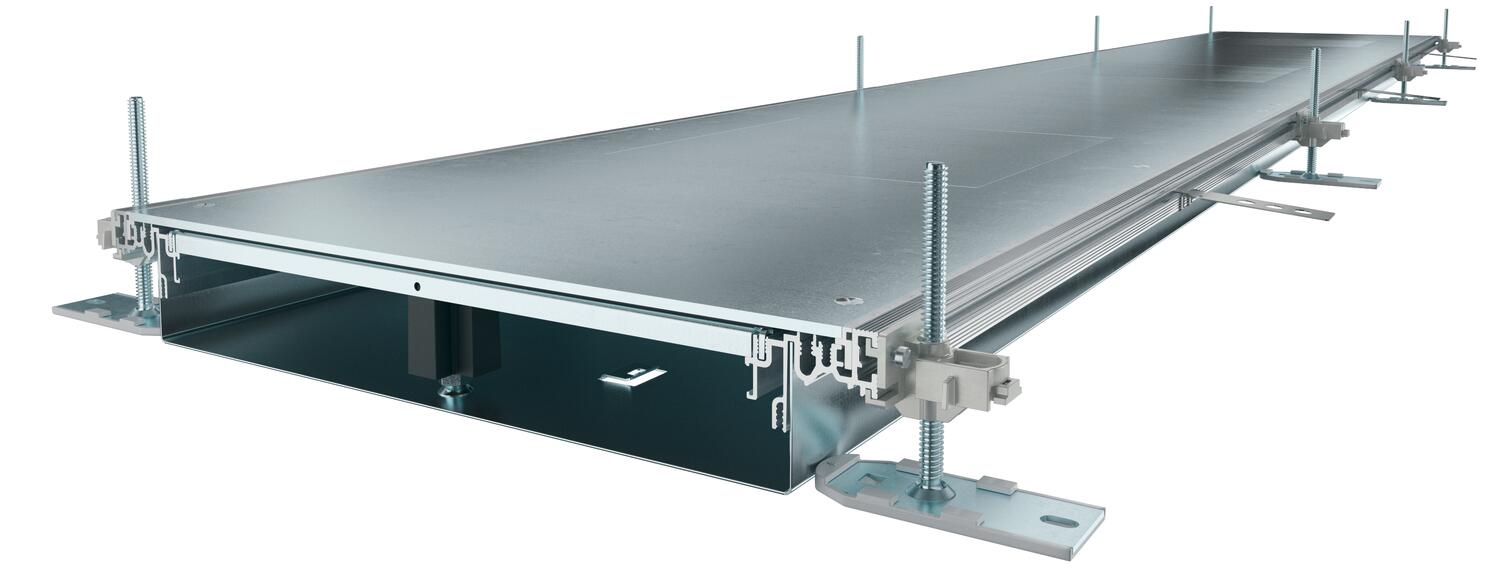

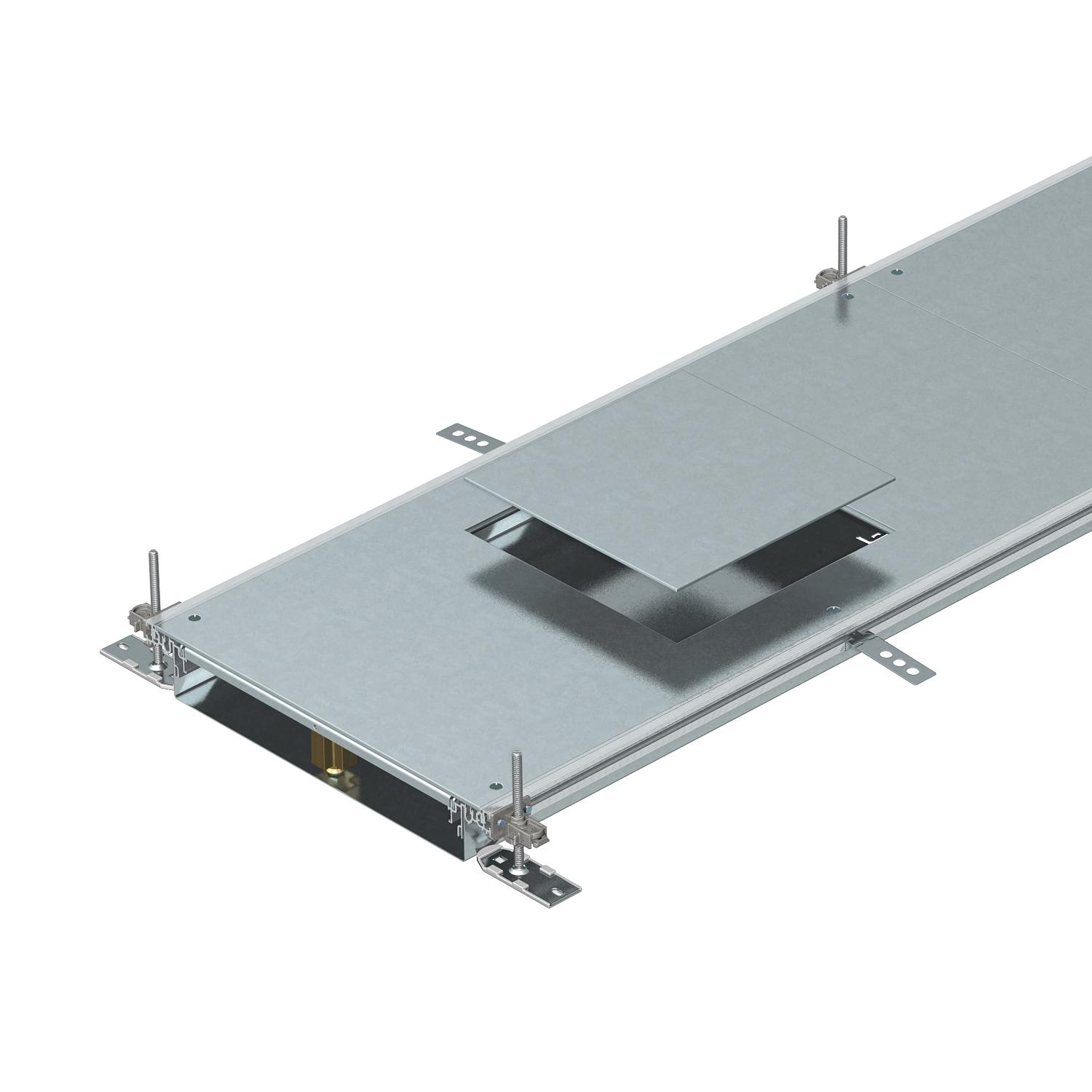

Kanál připravený k montáži se třemi nebo šesti přístrojovými víky pro uložení vedení a k vestavbě vestavných jednotek jmenovité velikosti 9, sestávající ze spodního dílu kanálu (pevné dno s bočnicemi a příložnými profily pro podlahovou krytinu) a víka kanálu se zaslepeným montážním otvorem. Opěrka dna s přidržovacími jazýčky pro samokontaktní montáž přepážek. Součástí dodávky je šest výškově nivelizovatelných upevňovacích úhelníků, šest kotev do mazaniny a těsnění víka: tři kusy u kanálů jmenovité šířky 400 a šest kusů u kanálů jmenovité šířky 500 a 600. Víko kanálu je při dodání sešroubováno.

Se třemi (při jmenovité šířce kanálu 400, L = 800 mm) nebo šesti (při jmenovité šířce kanálu 500 a 600, L = 400 mm) víky pro přístrojovou vložku, každé s montážním otvorem pro čtvercovou vestavnou jednotku jmenovité velikosti 9 nebo 9/55.

  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu 70,9537 kg CO2e / 1 meter
Dĺžka 2400 mm
Horný diel odoberateľný áno
Hrúbka materiálu veka 4
Inštalačný otvor pre podlahovú nádrž nie
Kryt montážneho otvoru áno
Kryty 3
Materiál Oceľ
Menovitá veľkosť pre prístrojové jednotky 9
Minimálna výška poteru 60
Montážny otvor pre prístrojovú jednotku
Montážny otvor štvorcový
Možnosť osadenia tesnenia áno

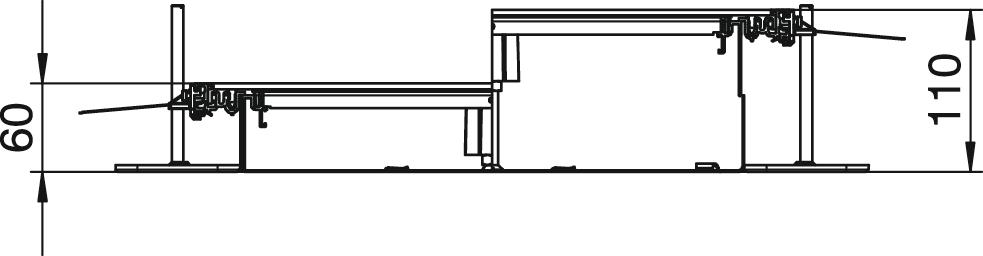

Nivelačný rozsah max. 110 mm
Nivelačný rozsah min. 60 mm
Oddeliteľné áno
Plechové dno áno
Počet naplánovaných montážnych jednotiek 3
Počet trás 3 St.
Počet zásuvných deliacich stien 2
Povrch pásovo zinkované
Rozmer 2400x400x60
S deliacou stenou nie
S presahom áno
S pripájacím otvorom áno
S vyrovnaním potenciálov nie
Šírka 400 mm
Upevnenie deliacej steny zastrčiť
Upevnenie veka s aretáciou nie
Vhodné do dilatačnej škáry nie
Výška kanála max. 110 mm
Výška kanála min. 60 mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška kanála min. Výška kanála max. Kryty Výr. č. Množstvo najm. PJ
OKA-W4006050D9 2400 mm 400 mm 60 mm 110 mm 3 7424720
2,4 m
OKA-W5006050D9 2400 mm 500 mm 60 mm 110 mm 6 7424722
2,4 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm OKA-G40040150FBL 7423954
1 Kus
Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm OKA-G40040150FBR 7423974
1 Kus
Koncový díl kanálu, výška 40–150 mm Koncový díl kanálu, výška 40–150 mm OKA-G40040150ES 7424284
1 Kus
Konstrukční sada pro odbočení kanálu T a křížení Konstrukční sada pro odbočení kanálu T a křížení OKA FB2 TX 7424821
1 Kus
Pripojovací uholník pre ochranný vodič Pripojovací uholník pre ochranný vodič 8AWR 6288704
10 Kus

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ

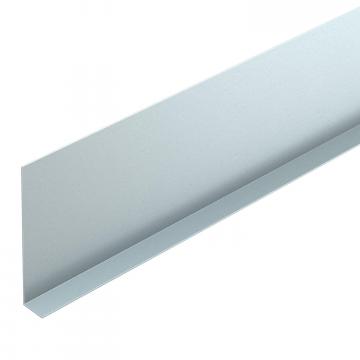

Přepážka, výška kanálu 100 mm Přepážka, výška kanálu 100 mm OKA2 TW 100 7401960
2,4 m
Přepážka, výška kanálu 40 mm Přepážka, výška kanálu 40 mm OKA2 TW 40 7401988
2,4 m

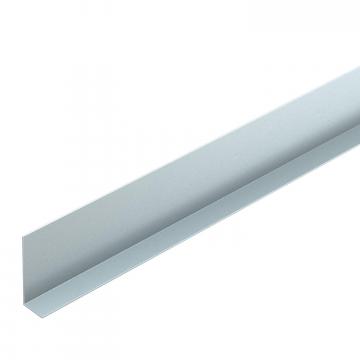

Přepážka, výška kanálu 50 mm Přepážka, výška kanálu 50 mm OKA2 TW 50 7401992
2,4 m

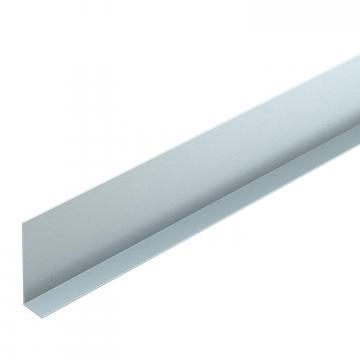

Přepážka, výška kanálu 60 mm Přepážka, výška kanálu 60 mm OKA2 TW 60 7401996
2,4 m

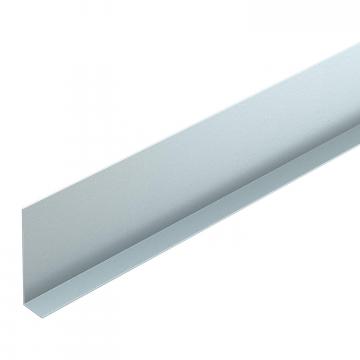

Přepážka, výška kanálu 70 mm Přepážka, výška kanálu 70 mm OKA2 TW 70 7402000
2,4 m

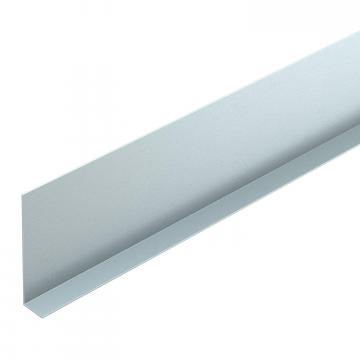

Přepážka, výška kanálu 80 mm Přepážka, výška kanálu 80 mm OKA2 TW 80 7402004
2,4 m

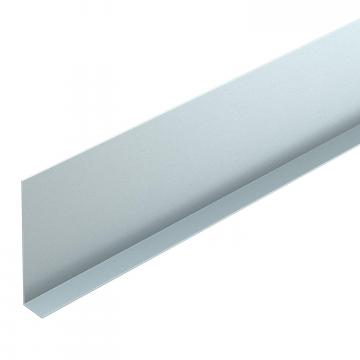

Přepážka, výška kanálu 90 mm Přepážka, výška kanálu 90 mm OKA2 TW 90 7402008
2,4 m

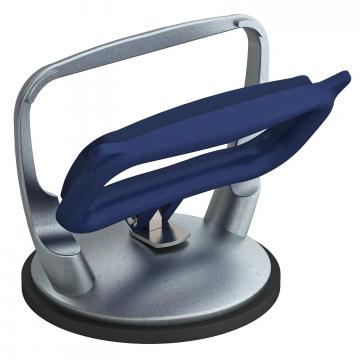

Přísavný zvedák, 300 N Přísavný zvedák, 300 N WZ 1029 7408634
1 Kus
