Kanál pro GES6, výška 40–140 mm 2400 | 400 | 40 | 140 | 3
morepic-1 morepic-2 morepic-3

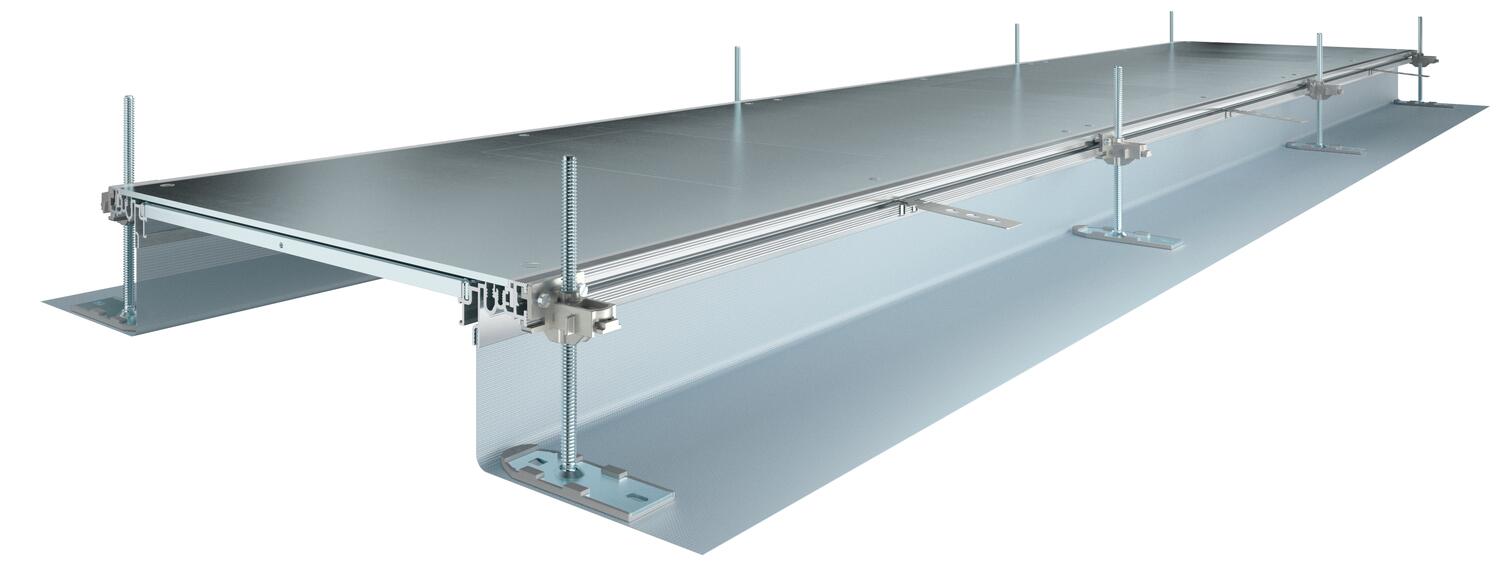

Kanál pro GES6, výška 40–140 mm

Výr. č. 7424162 | EAN 4012195243571

7424162 / OKA-G40040140D6
2400 mm
400 mm
40 mm
140 mm
3
Popis produktu
Popis produktu
Kanálová jednotka zalitá mazaninou, připravená k montáži, 3× systémové víko, dva postranní profily s nasazenou ohebnou bočnicí z kovové síťoviny, vsazovací profily pro podlahovou krytinu H = 3 mm. Pro suché prostory v interiéru s podlahou se suchou údržbou S odpovídajícím systémovým příslušenstvím vhodná také pro podlahy s mokrou údržbou. Rozsah dodávky: 6× výškově nivelizovatelný upevňovací úhelník, 6× kotva do mazaniny, 3× těsnění víka (při jmenovité šířce kanálu 200, 300 a 400) nebo 6× podpěra víka (při šířce kanálu 500 a 600). Bezpodmínečně potřebné nivelační jednotky (dbejte na nivelační výšku) pro podpěry víka 400, 500 a 600 nejsou součástí dodávky, objednávejte je zvlášť. Víka kanálu jsou při dodání sešroubována.

Se šroubovacími přístrojovými víky, každé s montážním otvorem pro vestavnou jednotku jmenovité velikosti 6.

  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu 62,1654 kg CO2e / 1 meter
Dĺžka 2400 mm
Horný diel odoberateľný áno
Hrúbka materiálu veka 4
Inštalačný otvor pre podlahovú nádrž nie
Kryt montážneho otvoru áno
Kryty 3
Materiál Oceľ
Menovitá veľkosť pre prístrojové jednotky 6
Minimálna výška poteru 40
Montážny otvor pravouhlý
Montážny otvor pre prístrojovú jednotku
Možnosť osadenia tesnenia áno
Nivelačný rozsah max. 140 mm
Nivelačný rozsah min. 40 mm
Oddeliteľné áno
Plechové dno nie
Počet naplánovaných montážnych jednotiek 3
Povrch pásovo zinkované
Rozmer 2400x400x140
S deliacou stenou nie
S presahom áno
S pripájacím otvorom áno
S vyrovnaním potenciálov nie
Šírka 400 mm
Upevnenie veka s aretáciou nie
Vhodné do dilatačnej škáry nie
Výška kanála max. 140 mm
Výška kanála min. 40 mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška kanála min. Výška kanála max. Kryty Výr. č. Množstvo najm. PJ
OKA-G40040140D6 2400 mm 400 mm 40 mm 140 mm 3 7424162
2,4 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm OKA-G40040150FBL 7423954
1 Kus
Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm OKA-G40040150FBR 7423974
1 Kus
Koncový díl kanálu, výška 40–150 mm Koncový díl kanálu, výška 40–150 mm OKA-G40040150ES 7424284
1 Kus
Konstrukční sada pro odbočení kanálu T a křížení Konstrukční sada pro odbočení kanálu T a křížení OKA FB2 TX 7424821
1 Kus
Nivelační jednotka pro podpěru víka, výška kanálu 40–70 mm Nivelační jednotka pro podpěru víka, výška kanálu 40–70 mm NE DSU2 4030 7424840
3 Kus
Pripojovací uholník pre ochranný vodič Pripojovací uholník pre ochranný vodič 8AWR 6288704
10 Kus

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Deliaca stena 60 FS Deliaca stena 60 FS TSG 60 FS 6062068
3 m
Deliaca stena 85 FS Deliaca stena 85 FS TSG 85 FS 6062114
3 m
Deliaca stena 110 FS Deliaca stena 110 FS TSG 110 FS 6062122
3 m
Přepážka 135 FS Přepážka 135 FS TSG 135 FS 6062132
3 m
Přísavný zvedák, 300 N Přísavný zvedák, 300 N WZ 1029 7408634
1 Kus
