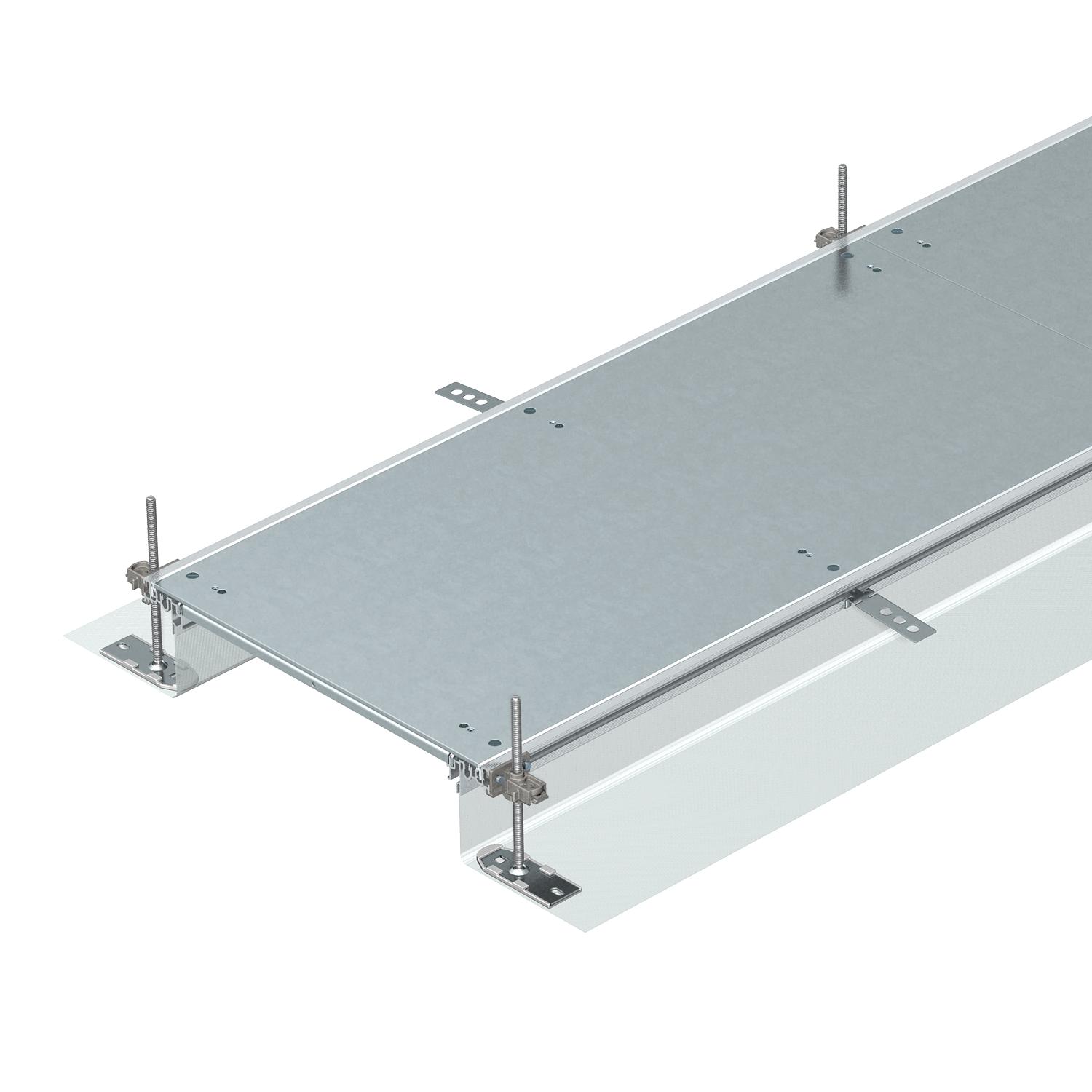

Kanál, plný, zaklapávací, výška 40–140 mm 2400 | 200 | 40 | 140 | 3

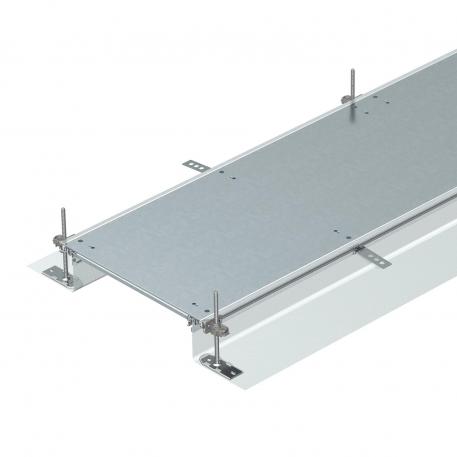

Kanál, plný, zaklapávací, výška 40–140 mm

Výr. č. 7424040 | EAN 4012195243113

Výr. č. / Typ

Dĺžka	2400 mm

Šírka

Výška kanála min.	40 mm

Výška kanála max.

Kryty	3

Popis produktu

Popis produktu

Kanálová jednotka zalitá mazaninou, připravená k montáži, 3× systémové víko, dva postranní profily s nasazenou ohebnou bočnicí z kovové síťoviny, vsazovací profily pro podlahovou krytinu H = 3 mm. Pro suché prostory v interiéru s podlahou se suchou údržbou. S odpovídajícím systémovým příslušenstvím vhodná také pro podlahy s mokrou údržbou. Rozsah dodávky: 6× výškově nivelizovatelný upevňovací úhelník, 6× kotva do mazaniny, 3× těsnění víka (při jmenovité šířce kanálu 200, 300 a 400) nebo 6× podpěra víka (při šířce kanálu 500 a 600). Bezpodmínečně potřebné nivelační jednotky (dbejte na nivelační výšku) pro podpěru víka 500 a 600 nejsou součástí dodávky, objednávejte je laskavě zvlášť. Víka kanálu jsou do jmenovité šířky 400 (včetně) předem namontována pomocí pružinových západek.

Se třemi samočinně zaklapávacími plnými víky (L = 800 mm).

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	46,7371 kg CO2e / 1 meter
Dĺžka	2400 mm
Horný diel odoberateľný	áno
Hrúbka materiálu veka	4
Inštalačný otvor pre podlahovú nádrž	nie
Kryt montážneho otvoru	nie
Kryty	3
Materiál	Oceľ
Minimálna výška poteru	40
Montážny otvor	bez
Možnosť osadenia tesnenia	áno

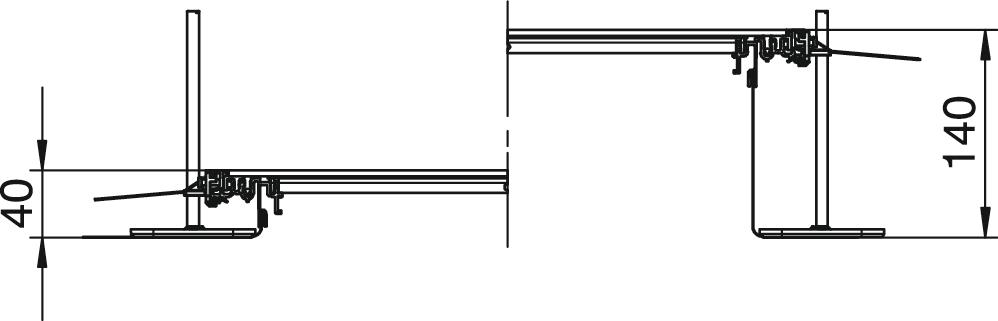

Nivelačný rozsah max.	140 mm
Nivelačný rozsah min.	40 mm
Oddeliteľné	áno

Plechové dno	nie
Povrch	pásovo zinkované
Rozmer	2400x200x140
S deliacou stenou	nie
S presahom	áno
S pripájacím otvorom	nie
S vyrovnaním potenciálov	nie
Šírka	200 mm
Údržba dna	mokrá
Upevnenie veka s aretáciou	áno
Vhodné do dilatačnej škáry	nie
Výška kanála max.	140 mm
Výška kanála min.	40 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška kanála min.	Výška kanála max.	Kryty	Výr. č.	Množstvo	najm. PJ
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m

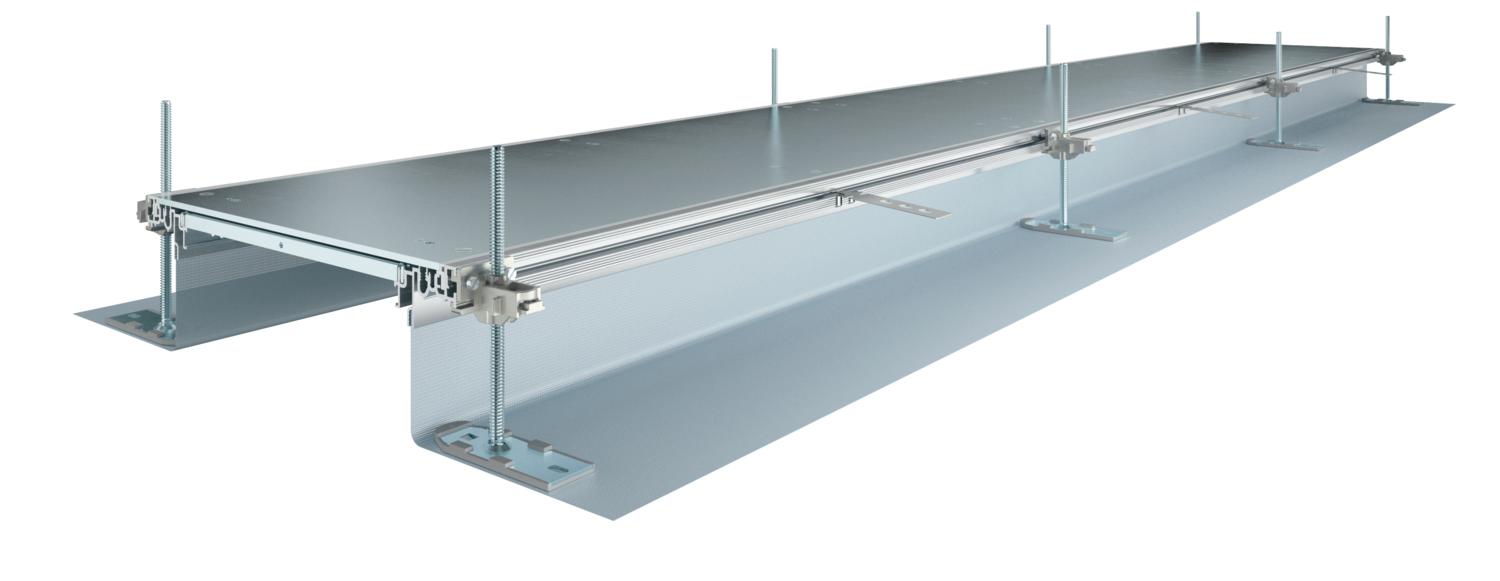

OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

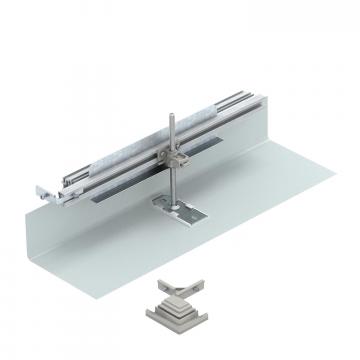

Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm	OKA-G20040150FBL	7423950	Kus	1 Kus

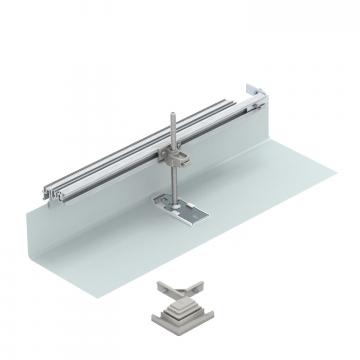

Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm	OKA-G20040150FBR	7423970	Kus	1 Kus

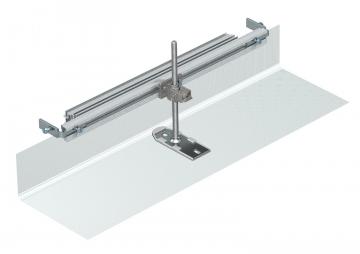

Koncový díl kanálu, výška 40–150 mm	OKA-G20040150ES	7424280	Kus	1 Kus

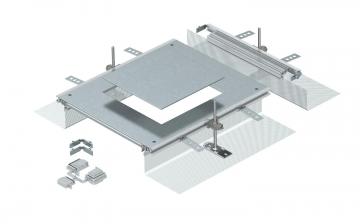

Vestavná jednotka pro GES9, výška 40–140 mm	OKA-G A 40140 9	7424324	Kus	1 Kus

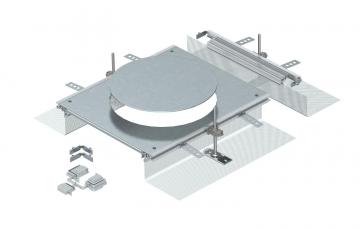

Vestavná jednotka pro GESR9, výška 40–140 mm	OKA-G A 40140R9	7424326	Kus	1 Kus

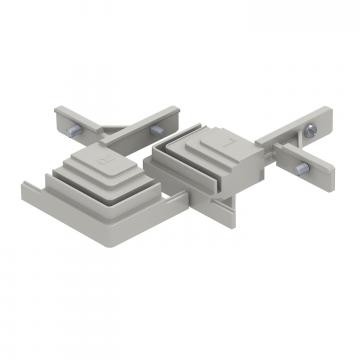

Konstrukční sada pro odbočení kanálu T a křížení	OKA FB2 TX	7424821	Kus	1 Kus

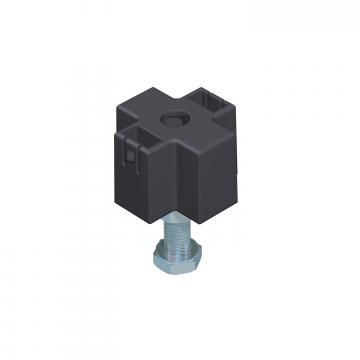

Nivelační jednotka pro podpěru víka, výška kanálu 40–70 mm	NE DSU2 4030	7424840	Kus	3 Kus

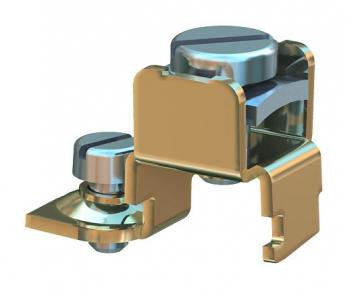

Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

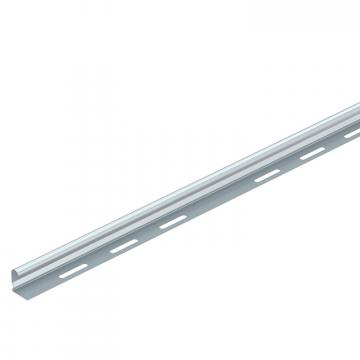

Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m

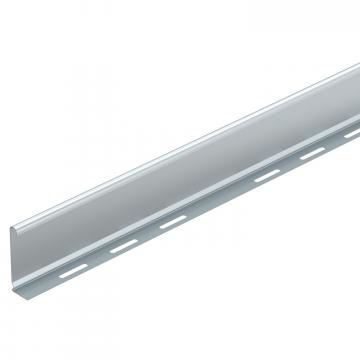

Deliaca stena 85 FS	TSG 85 FS	6062114	m	3 m

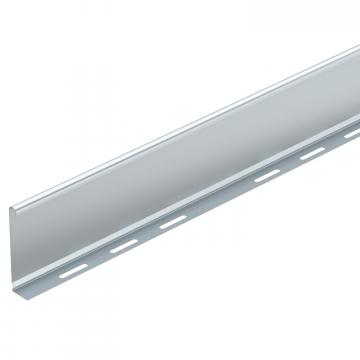

Deliaca stena 110 FS	TSG 110 FS	6062122	m	3 m

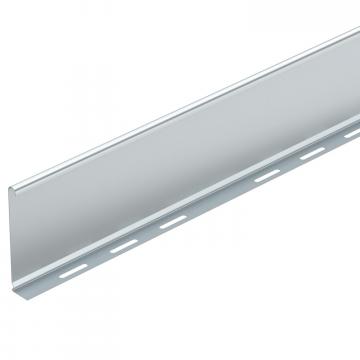

Přepážka 135 FS	TSG 135 FS	6062132	m	3 m
Přísavný zvedák, 300 N	WZ 1029	7408634	Kus	1 Kus
