Kanál, plný, zaklapávací, výška 100–150 mm 2400 | 200 | 100 | 150 | 3
morepic-1 morepic-2 morepic-3

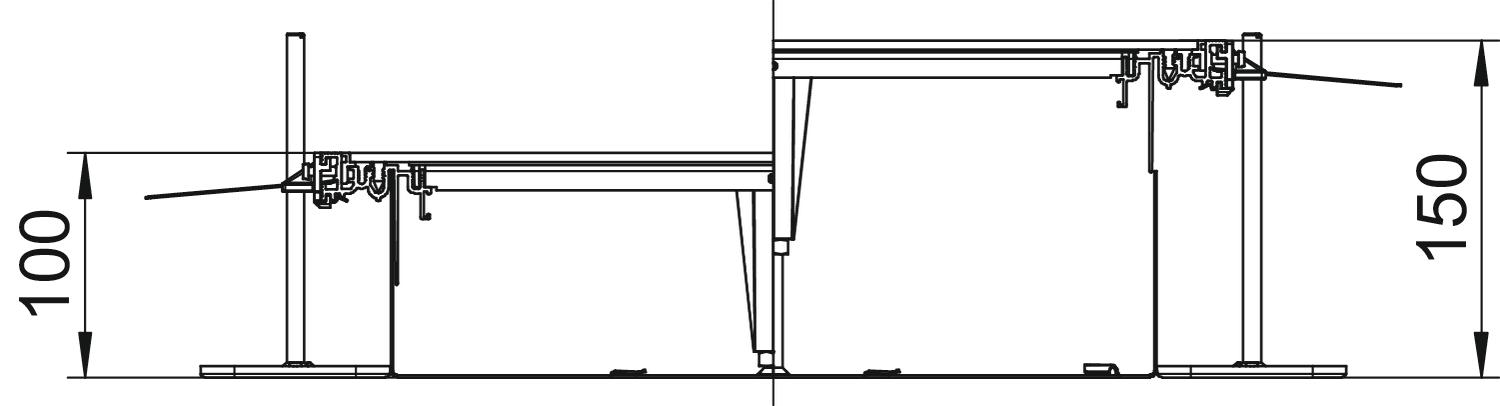

Kanál, plný, zaklapávací, výška 100–150 mm

Výr. č. 7424500 | EAN 4012195244479

2400 mm
100 mm
150 mm
3
Popis produktu
Popis produktu

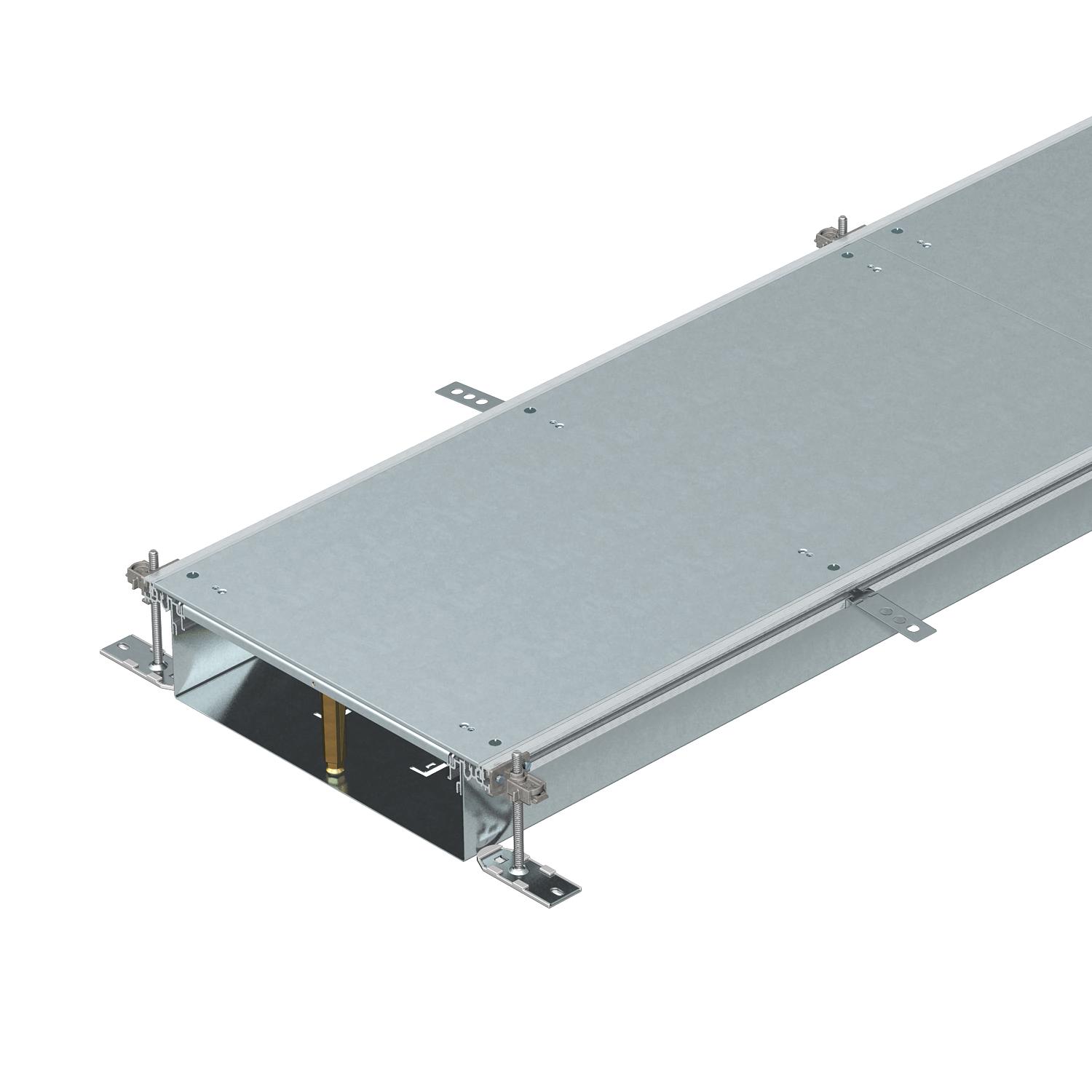

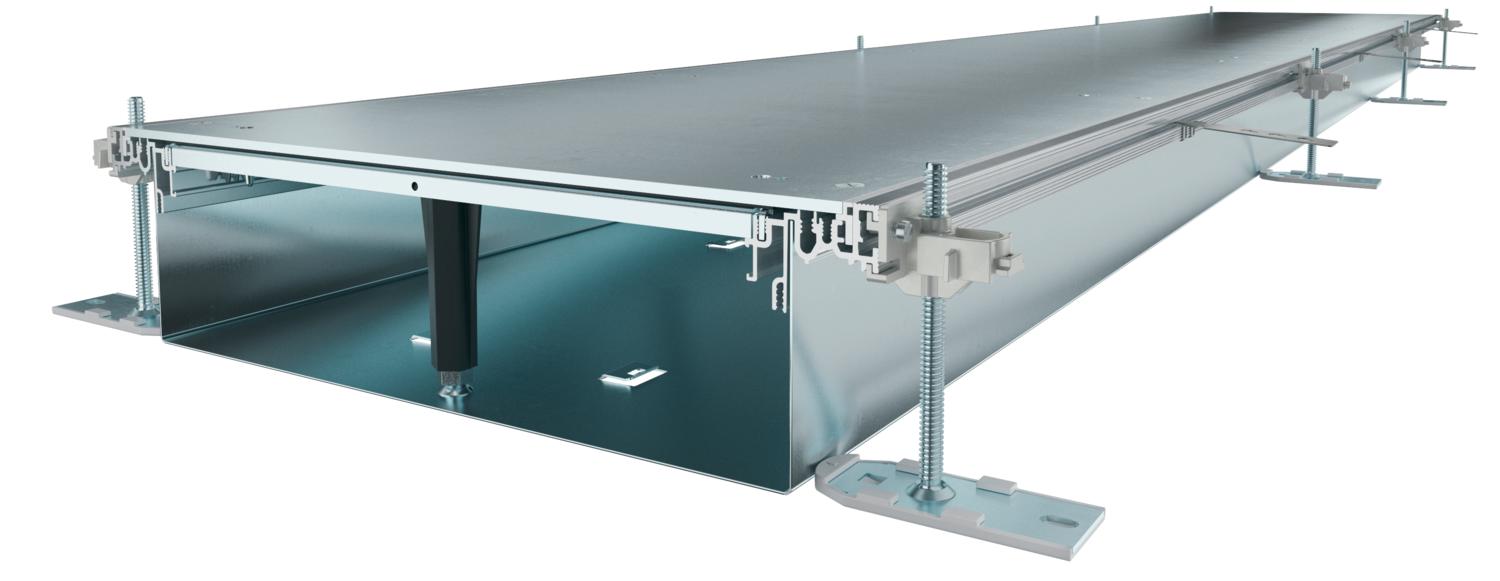

Kanál připravený k montáži, se třemi samočinně zaklapávacími plnými víky k uložení vedení, sestávající ze spodního dílu kanálu (opěrka dna s bočnicemi a příložnými profily pro podlahovou krytinu) a víka kanálu. Opěrka dna s přidržovacími jazýčky pro samokontaktní montáž přepážek. Součástí dodávky je šest výškově nivelizovatelných upevňovacích úhelníků, šest kotev do mazaniny a těsnění víka (tři kusy u kanálů jmenovité šířky 200 a 300) nebo nivelizovatelné podpěry víka: tři kusy u kanálů jmenovité šířky 400 a šest kusů u kanálů jmenovité šířky 500 a 600. Víko kanálu je při dodání sešroubováno, zaklapávací prvky jsou namontovány.

Se třemi samočinně zaklapávacími plnými víky (L = 800 mm).

  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu 54,9886 kg CO2e / 1 meter
Dĺžka 2400 mm
Horný diel odoberateľný áno
Hrúbka materiálu veka 4
Inštalačný otvor pre podlahovú nádrž nie
Kryt montážneho otvoru nie
Kryty 3
Materiál Oceľ
Minimálna výška poteru 100
Montážny otvor bez
Možnosť osadenia tesnenia áno
Nivelačný rozsah max. 150 mm
Nivelačný rozsah min. 100 mm
Oddeliteľné nie
Plechové dno áno
Počet naplánovaných montážnych jednotiek 3
Počet trás 2 St.
Počet zásuvných deliacich stien 1
Povrch pásovo zinkované
Rozmer 2400x200x100
S deliacou stenou nie
S presahom áno
S pripájacím otvorom nie
S vyrovnaním potenciálov nie
Šírka 200 mm
Upevnenie deliacej steny zastrčiť
Upevnenie veka s aretáciou áno
Vhodné do dilatačnej škáry nie
Výška kanála max. 150 mm
Výška kanála min. 100 mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška kanála min. Výška kanála max. Kryty Výr. č. Množstvo najm. PJ
OKA-W20010050R 2400 mm 200 mm 100 mm 150 mm 3 7424500
2,4 m
OKA-W30010050R 2400 mm 300 mm 100 mm 150 mm 3 7424502
2,4 m
OKA-W40010050R 2400 mm 400 mm 100 mm 150 mm 3 7424504
2,4 m
OKA-W50010050R 2400 mm 500 mm 100 mm 150 mm 3 7424506
2,4 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Konstrukční sada pro úhlovou odbočku doleva, výška 40–240 mm Konstrukční sada pro úhlovou odbočku doleva, výška 40–240 mm OKA-G20040240FBL 7423960
1 Kus
Koncový díl kanálu, výška 40–240 mm Koncový díl kanálu, výška 40–240 mm OKA-G20040240ES 7424300
1 Kus
Konstrukční sada pro odbočení kanálu T a křížení Konstrukční sada pro odbočení kanálu T a křížení OKA FB2 TX 7424821
1 Kus
Pripojovací uholník pre ochranný vodič Pripojovací uholník pre ochranný vodič 8AWR 6288704
10 Kus

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Přepážka, výška kanálu 100 mm Přepážka, výška kanálu 100 mm OKA2 TW 100 7401960
2,4 m
Přepážka, výška kanálu 40 mm Přepážka, výška kanálu 40 mm OKA2 TW 40 7401988
2,4 m
Přepážka, výška kanálu 50 mm Přepážka, výška kanálu 50 mm OKA2 TW 50 7401992
2,4 m
Přepážka, výška kanálu 60 mm Přepážka, výška kanálu 60 mm OKA2 TW 60 7401996
2,4 m
Přepážka, výška kanálu 70 mm Přepážka, výška kanálu 70 mm OKA2 TW 70 7402000
2,4 m
Přepážka, výška kanálu 80 mm Přepážka, výška kanálu 80 mm OKA2 TW 80 7402004
2,4 m
Přepážka, výška kanálu 90 mm Přepážka, výška kanálu 90 mm OKA2 TW 90 7402008
2,4 m
Přísavný zvedák, 300 N Přísavný zvedák, 300 N WZ 1029 7408634
1 Kus
Na stiahnutie

Na stiahnutie

Na stiahnutie

Na stiahnutie
Na stiahnutie
Na stiahnutie

Na stiahnutie

Na stiahnutie

Pre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
