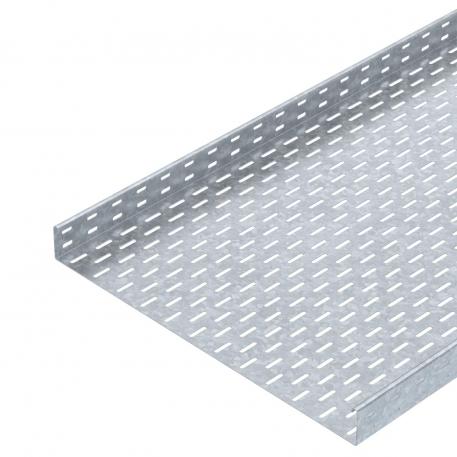

Káblový žľab SKS 60 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab typu SKS je možné použiť aj na zachovanie funkcie. Ďalšie údaje pozri BSS Protipožiarne systémy.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,06 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

Produktová séria	Řada SKS
Rozmer	60x600x3000
Rozmer	60 x 600
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	358 cm²
Úžitkový prierez	35800 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m

Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m

CO2 stopa (GWP) od kolísky po bránu	18,8277 kg CO2e / 1 meter
CO₂ Footprint (GWP)	18,8277 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 FT	3000 mm	100 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6056733	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku DD	SSLB 600 DD	7070334	Kus	20 Kus
Veko s otočnou západkou FT	DRL 600 FT	6051472	m	3 m
45° oblouk 60 FT	RB 45 660 FT	6036142	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 660 FT	6036602	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 660 FT	6042223	Kus	1 Kus
Díl T 60 FT	RT 660 FT	6038142	Kus	1 Kus
Křížení 60 FT	RK 660 FT	7027421	Kus	1 Kus
Veko s otočnou západkou DD	DRL 600 DD	6052724	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
