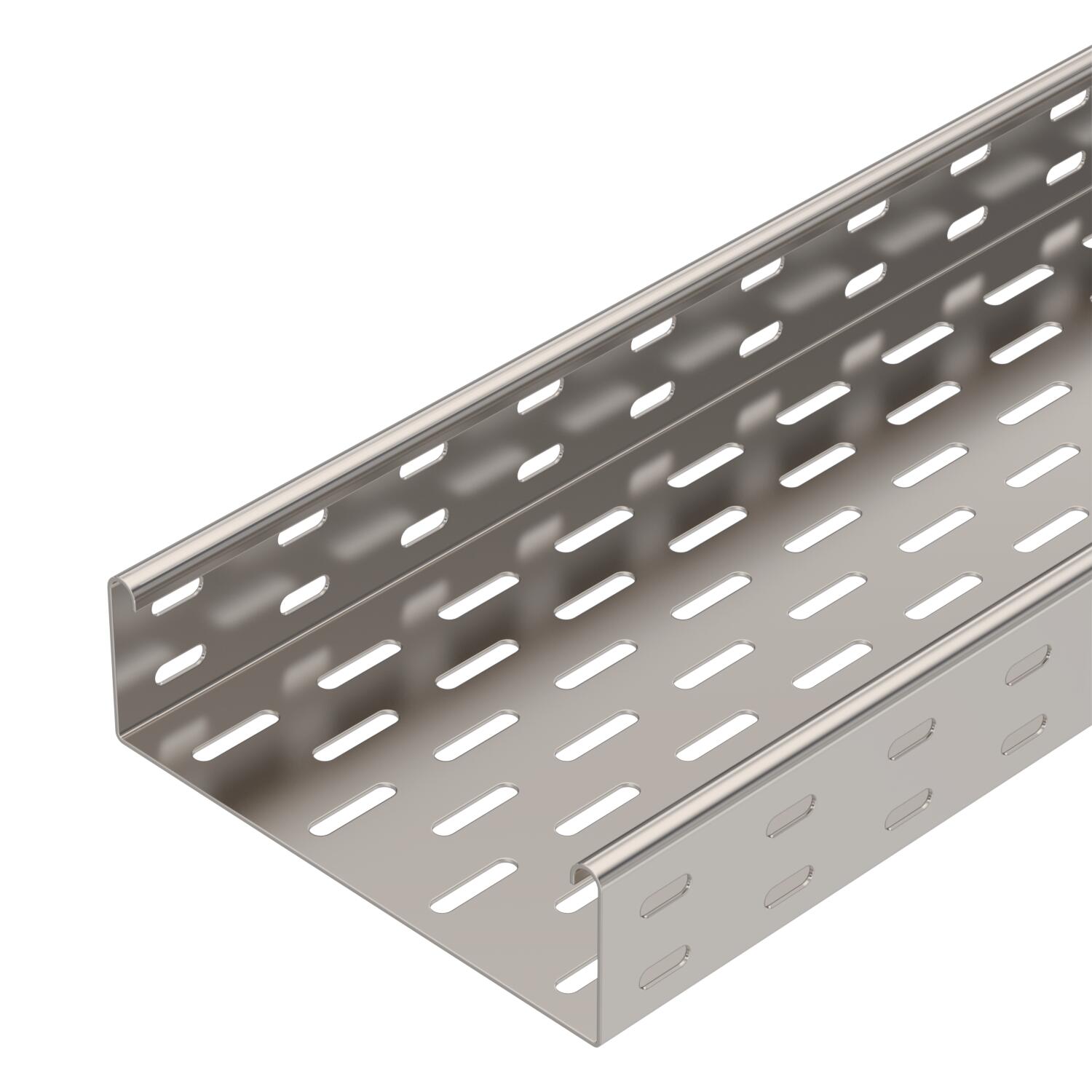

Káblový žľab SKS 60 A2

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	áno

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Spájacie diely sa musia objednať samostatne v príslušnom množstve.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,06 in
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená

Prevedenie spojky	bez spojky
Produktová séria	Řada SKS

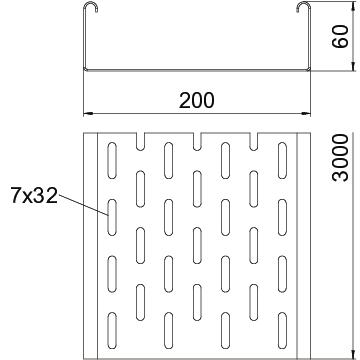

Rozmer	60x200x3000
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	11800 mm²
Úžitkový prierez	118 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	áno

Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m

Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m

CO2 stopa (GWP) od kolísky po bránu	19,4642 kg CO2e / 1 meter
CO₂ Footprint (GWP)	19,4642 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 A2	3000 mm	100 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056735	m	3 m
SKS 620 A2	3000 mm	200 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056737	m	3 m
SKS 630 A2	3000 mm	300 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056739	m	3 m
SKS 640 A2	3000 mm	400 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056742	m	3 m
SKS 650 A2	3000 mm	500 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056744	m	3 m
SKS 660 A2	3000 mm	600 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056746	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka A2	RLVK 60 A2	6067654	Kus	10 Kus
Lišta miest styku A2	SSLB 200 A2	7070361	Kus	20 Kus
Oblouk 90°, bočnice 60 A2	RB 90 620 A2	6036624	Kus	1 Kus
Vestavný odbočný díl 60 A2	RAA 620 A2	6042315	Kus	1 Kus
Veko s otočnou západkou A2	DRL 200 A2	6052894	m	3 m
Deliaca stena 60 A2	TSG 60 A2	6062084	m	3 m
