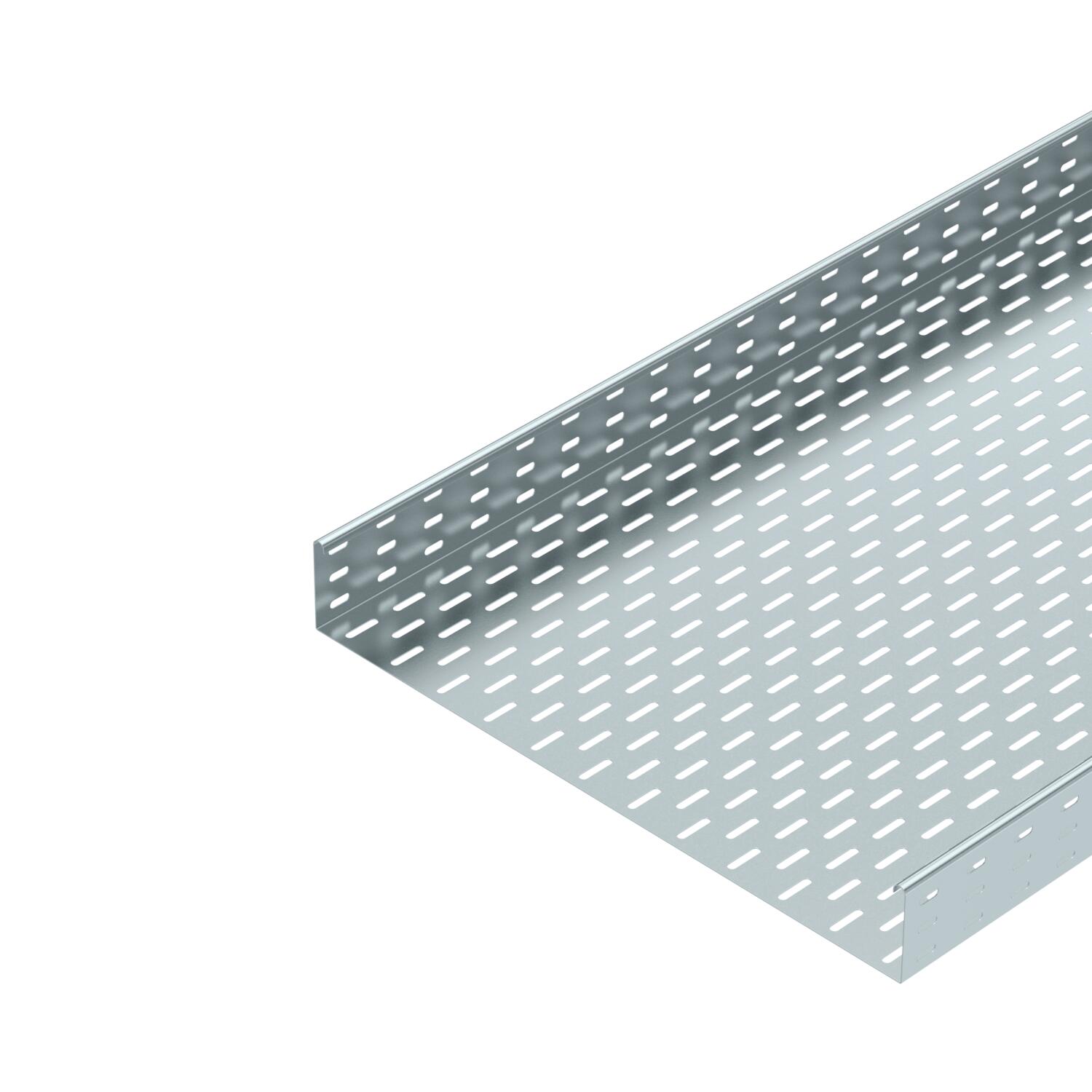

Káblový žľab MKS 85 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

MKS 85 = stredne ťažký systém káblových žľabov s bočnou výškou 85 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

Produktová séria	Řada MKS

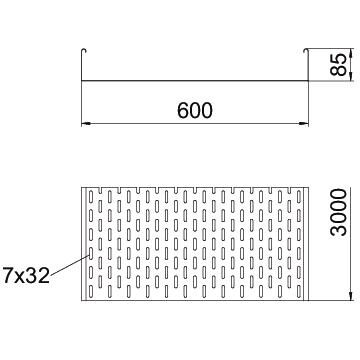

Rozmer	85x600x3000
Rozmer	85 x 600
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	508 cm²
Úžitkový prierez	50800 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	1,75 kN/m
Vzdialenosť podpier 1,75 m	1,4 kN/m

Vzdialenosť podpier 2,0 m	1,1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolísky po bránu	14,5283 kg CO2e / 1 meter
CO₂ Footprint (GWP)	14,5283 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
od šírky 300 mm skúšané so spojovacou lištou SSLB

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 810 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	nie	Oceľ	pásovo zinkované	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	nie	Oceľ	pásovo zinkované	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	nie	Oceľ	pásovo zinkované	6057535	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka FS	RLVL 85 FS	6067123	Kus	10 Kus
Lišta miest styku FS	SSLB 600 FS	7070233	Kus	20 Kus
Oblouk 45°, bočnice 85 FS	RB 45 860 FS	6036210	Kus	1 Kus
Oblouk 90°, bočnice 85 FS	RB 90 860 FS	6036710	Kus	1 Kus
Oblouk s nastavitelným úhlem 85 FS	RB W 860 FS	6037210	Kus	1 Kus
Vestavný odbočný díl 85 FS	RAA 860 FS	6042143	Kus	1 Kus
Křížení 85 FS	RK 860 FS	7027341	Kus	1 Kus
Veko s otočnou západkou FS	DRL 600 FS	6052606	m	3 m
Deliaca stena 85 FS	TSG 85 FS	6062114	m	3 m
