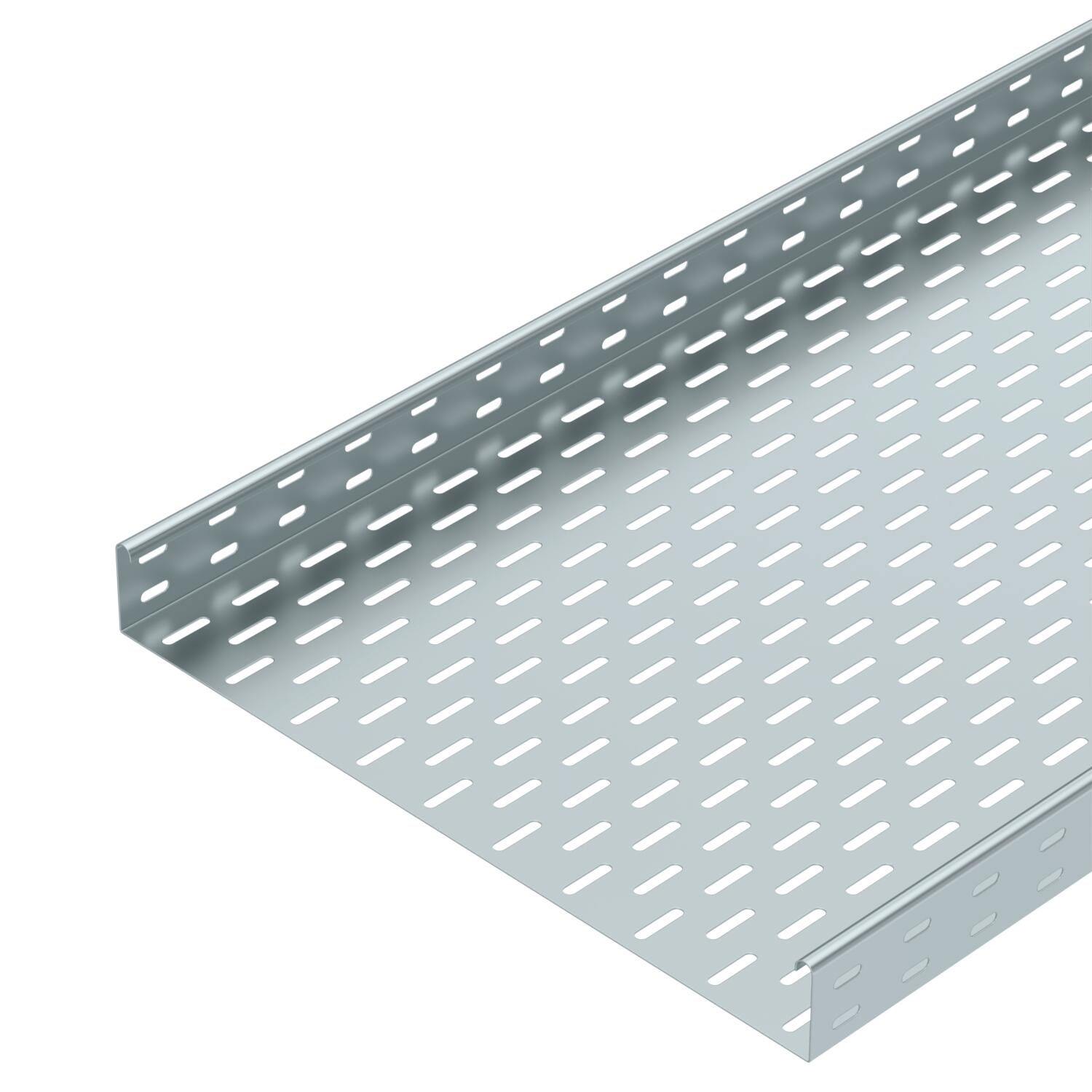

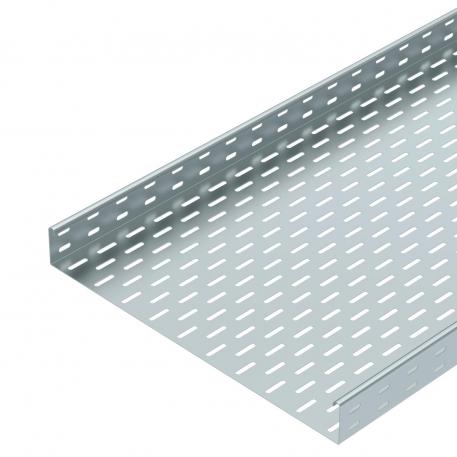

Káblový žľab MKS 60 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

MKS 60 = stredne ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

Produktová séria	Řada MKS

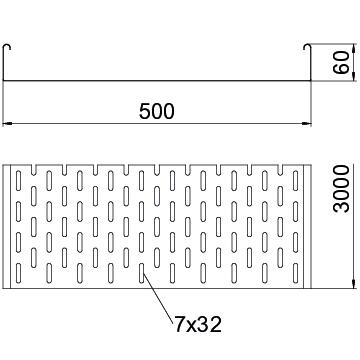

Rozmer	60x500x3000
Rozmer	60 x 500
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	298 cm²
Úžitkový prierez	29800 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m

Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolísky po bránu	11,6426 kg CO2e / 1 meter
CO₂ Footprint (GWP)	11,6426 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 610 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	nie	Oceľ	pásovo zinkované	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	nie	Oceľ	pásovo zinkované	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	nie	Oceľ	pásovo zinkované	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	nie	Oceľ	pásovo zinkované	6055524	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FS	RLVK 60 FS	6067093	Kus	10 Kus
Lišta miest styku FS	SSLB 500 FS	7070225	Kus	20 Kus
45° oblouk 60 FS	RB 45 650 FS	6036110	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 650 FS	6036570	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 650 FS	6037110	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 650 FS	6042121	Kus	1 Kus
Díl T 60 FS	RT 650 FS	6038110	Kus	1 Kus
Křížení 60 FS	RK 650 FS	7027319	Kus	1 Kus
Veko s otočnou západkou FS	DRL 500 FS	6052509	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
