Káblový žľab MKS 35 FT
Výr. č. 6053203 | EAN 4012196059355
- Popis produktu
-
Popis produktuMKS 35 = stredne ťažký systém káblových žľabov s bočnou výškou 35 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Hrúbka plechu 0,04 in Hrúbka plechu 1 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Prevedenie spojky bez spojky Produktová séria Řada MKS Rozmer 35x200x3000 Rozmer 35 x 200 S horným dielom nie Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 6800 mm² Úžitkový prierez 68 cm² V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Rozmery
Dĺžka 3000 mm Dĺžka 10 ft Rozmer B 200 mm Šírka 200 mm Šírka 8 in Výška 35 mm Zaťaženie
Vzdialenosť podpier 1,0 m 1,1 kN/m Vzdialenosť podpier 1,5 m 0,5 kN/m Vzdialenosť podpier 2,0 m 0,3 kN/m Vzdialenosť podpier 2,5 m 0,3 kN/m Vzdialenosť podpier 3,0 m 0,2 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 5,313 kg CO2e / 1 meter CO₂ Footprint (GWP) 5,313 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Záťažový diagram káblového žľabu typu MKS 35
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pozdĺžna spojka FT
RLVK 35 FT 6067301 10 Kus
Veko s otočnou západkou FT
DRL 200 FT 6051367 3 m

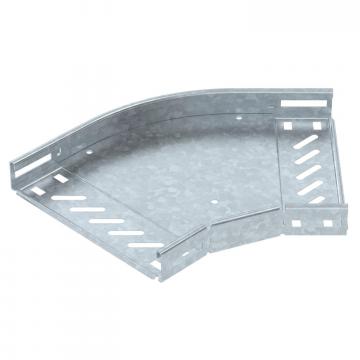

Oblouk 45°, bočnice 35 FT
RB 45 320 FT 6036012 1 Kus

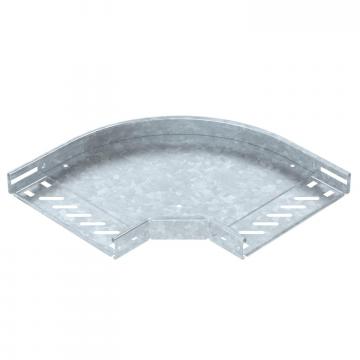

Oblouk 90°, bočnice 35 FT
RB 90 320 FT 6036512 1 Kus

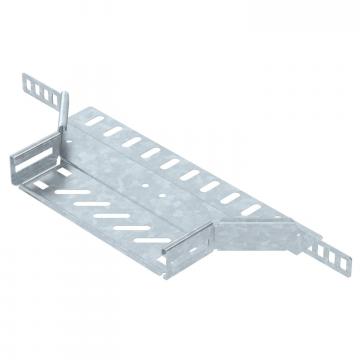

Vestavný odbočný díl 35 FT
RAA 320 FT 6042203 1 Kus

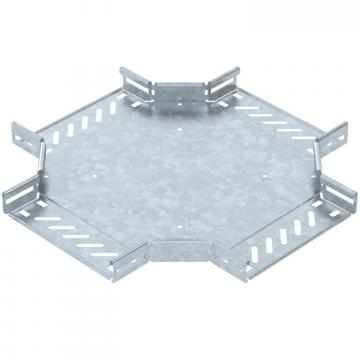

Křížení 35 FT
RK 320 FT 7027403 1 Kus
Veko s otočnou západkou DD
DRL 200 DD 6052709 3 m
Deliaca stena 30 DD
TSG 30 DD 6062314 3 m
45° oblúk FT
RB 45 320 FT 7065213 1 Kus - Na stiahnutie
-
List technických údajov MKS 320 FT / 6053203 , 0.27MB , pdfEÚ Vyhlásenie o zhode MKS 320 FT / 6053203 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva MKS 320 FT / 6053203 , 0.09MB , pdfREACH Vyhlásenie o zhode MKS 320 FT / 6053203 , 0.12MB , pdfRoHS Vyhlásenie o zhode MKS 320 FT / 6053203 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) MKS 320 FT / 6053203 , 2.03MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
