Káblový žľab MKS 110 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

MKS 110 = stredne ťažký systém káblových žľabov s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab sa upevňuje na konzolu pomocou skrutiek typu FRS M6 x 12.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením

Prevedenie spojky	bez spojky
Produktová séria	Řada MKS
Rozmer	110x300x3000
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	330 cm²
Úžitkový prierez	33000 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	1,85 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m

Vzdialenosť podpier 2,5 m	0,75 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m

CO2 stopa (GWP) od kolísky po bránu	9,793 kg CO2e / 1 meter
CO₂ Footprint (GWP)	9,793 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 110 FT	3000 mm	100 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6060609	m	3 m
MKS 120 FT	3000 mm	200 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6060625	m	3 m
MKS 130 FT	3000 mm	300 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6060676	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka 110 FT	RLVL 110 FT	6067913	Kus	10 Kus
Lišta miest styku DD	SSLB 300 DD	7070318	Kus	20 Kus
Veko s otočnou západkou FT	DRL 300 FT	6051383	m	3 m

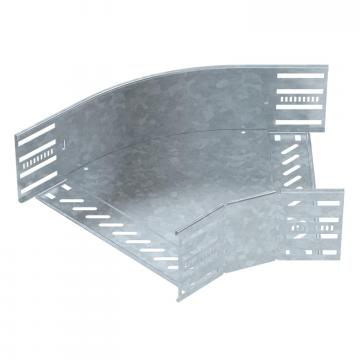

Oblouk 45°, bočnice 110 FT	RB 45 130 FT	6036334	Kus	1 Kus

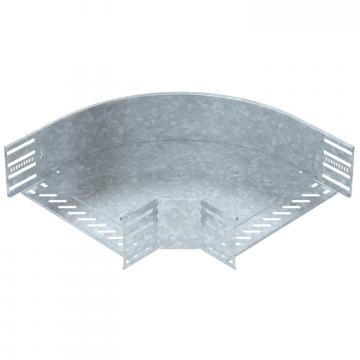

Oblouk 90°, bočnice 110 FT	RB 90 130 FT	6036836	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 130 FT	6037326	Kus	1 Kus

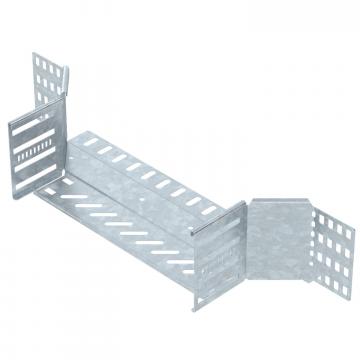

Vestavný odbočný díl 110 FT	RAA 130 FT	6042257	Kus	1 Kus

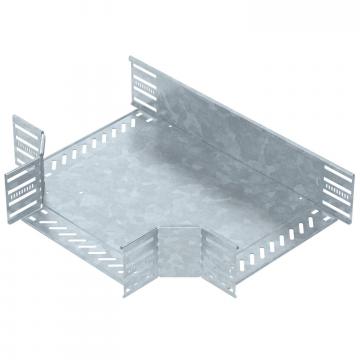

Díl T 110 FT	RT 130 FT	6038326	Kus	1 Kus

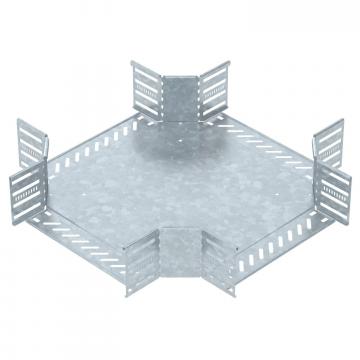

Křížení 110 FT	RK 130 FT	7027455	Kus	1 Kus
Veko s otočnou západkou DD	DRL 300 DD	6052712	m	3 m
Deliaca stena 110 DD	TSG 110 DD	6062335	m	3 m
