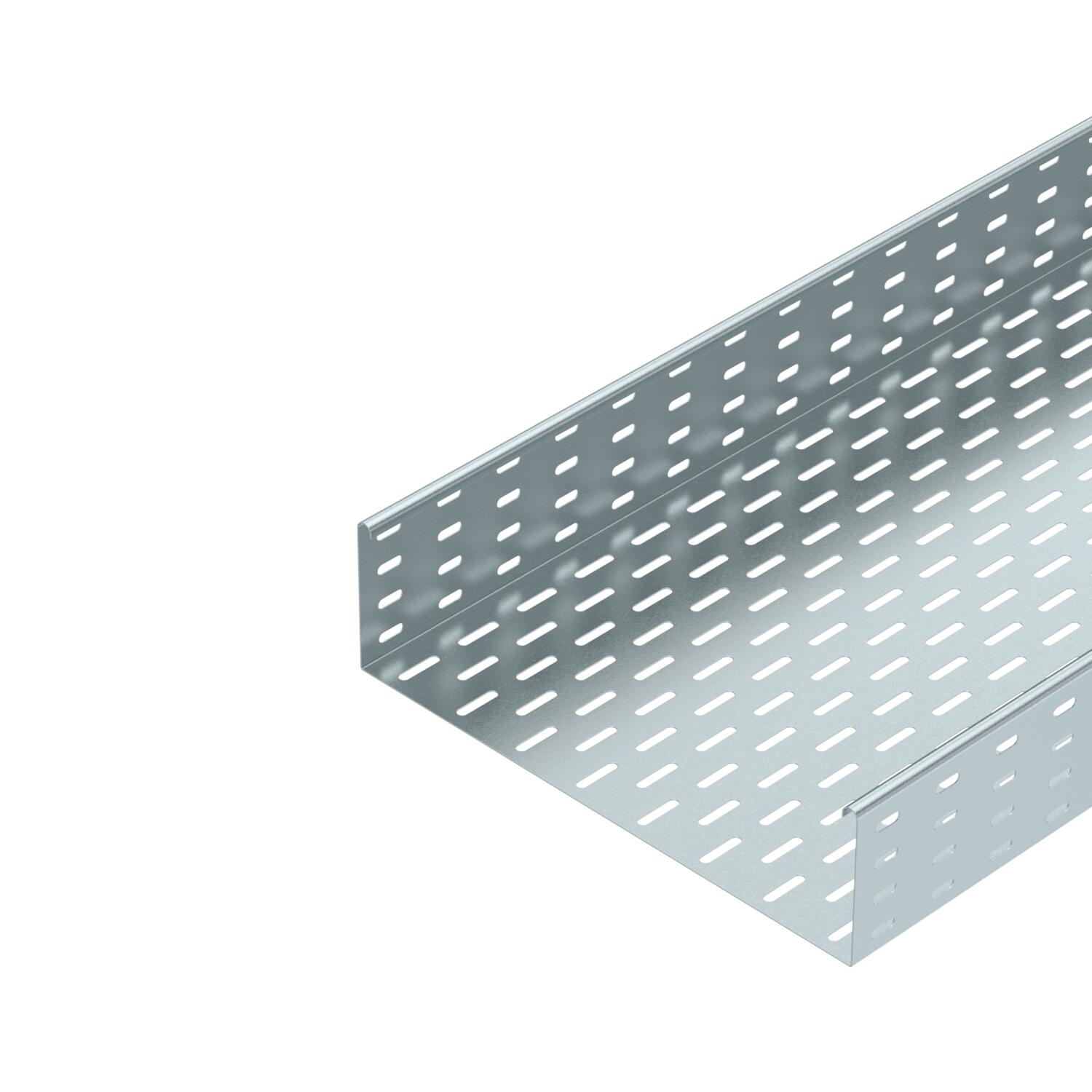

Káblový žľab MKS 110 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

MKS 110 = stredne ťažký systém káblových žľabov s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

Produktová séria	Řada MKS

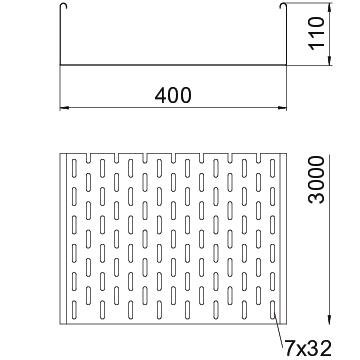

Rozmer	110x400x3000
Rozmer	110 x 400
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	43800 mm²
Úžitkový prierez	438 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	1,85 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m

Vzdialenosť podpier 2,5 m	0,75 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m

CO2 stopa (GWP) od kolísky po bránu	11,957 kg CO2e / 1 meter
CO₂ Footprint (GWP)	11,957 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 110 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	nie	Oceľ	pásovo zinkované	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	nie	Oceľ	pásovo zinkované	6060412	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Lišta miest styku FS	SSLB 400 FS	7070221	Kus	20 Kus
Oblouk 45°, bočnice 110 FS	RB 45 140 FS	6036306	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 140 FS	6036808	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 140 FS	6042159	Kus	1 Kus
Díl T 110 FS	RT 140 FS	6038308	Kus	1 Kus
Křížení 110 FS	RK 140 FS	7027357	Kus	1 Kus
Veko s otočnou západkou FS	DRL 400 FS	6052401	m	3 m
Deliaca stena 110 FS	TSG 110 FS	6062122	m	3 m
