Káblový žľab BKRS 100 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	2 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

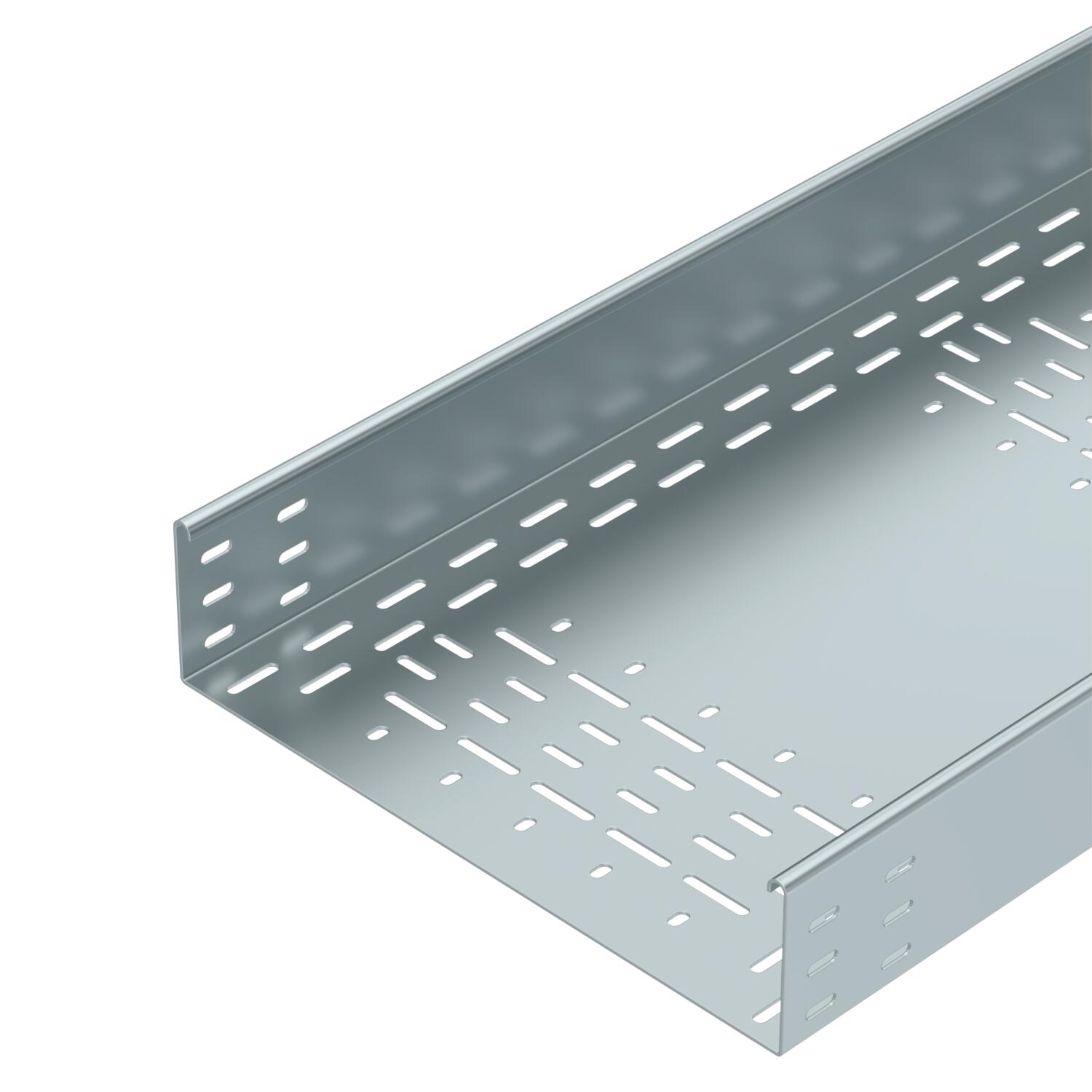

Masívny, pochôdzny systém káblových žľabov BKRS s dierovaným dnom, s bočnicou 100 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab má na oboch stranách dierovanie pre spojku.

Pozdĺžne spojky sa musia objednať samostatne v príslušnom množstve.

Technické údaje

Bočné dierovanaie	nie
CO2 stopa (GWP) od kolísky po bránu	21,5733 kg CO2e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,08 in
Hrúbka plechu	2 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

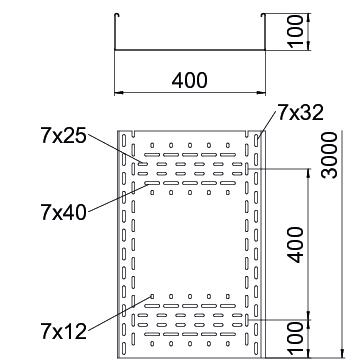

Rozmer	100x400x3000
Rozmer B	400 mm
Rozmer H	100 mm
Rozmer L	3000 mm
S horným dielom	nie
Šírka	16 in
Šírka	400 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	345 cm²
Úžitkový prierez	34452 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	100 mm
Výška	4 in
Zachovanie funkčnosti	nie

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
BKRS 1010 FS	3000 mm	100 mm	2 mm	nie	Oceľ	pásovo zinkované	6062000	m	3 m
BKRS 1020 FS	3000 mm	200 mm	2 mm	nie	Oceľ	pásovo zinkované	6062002	m	3 m
BKRS 1030 FS	3000 mm	300 mm	2 mm	nie	Oceľ	pásovo zinkované	6062004	m	3 m
BKRS 1040 FS	3000 mm	400 mm	2 mm	nie	Oceľ	pásovo zinkované	6062006	m	3 m
BKRS 1050 FS	3000 mm	500 mm	2 mm	nie	Oceľ	pásovo zinkované	6062008	m	3 m
BKRS 1060 FS	3000 mm	600 mm	2 mm	nie	Oceľ	pásovo zinkované	6062010	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

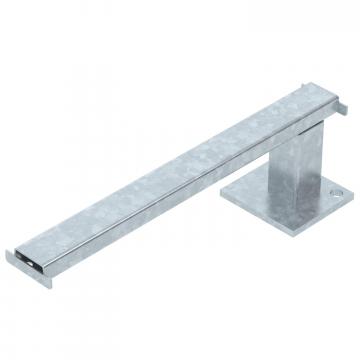

Podperná konzola FT	STA BKRS 400 FT	6044547	Kus	1 Kus
Podperný profil 100 FS	STP Z 1040 FS	6044587	Kus	1 Kus
Podpera tvaru Z BKRS FT	ZST 100 BKRS FT	6044601	Kus	25 Kus
Veko z ryhovaného plechu DBKR FS	DBKR 400 FS	6049125	m	3 m
Pozdĺžna a uhlová spojka 100 FS	RUVK 100 FS	6067870	Kus	10 Kus
Redukčný uholník/koncový uzáver 100 FS	RWEB 1040 FS	7111808	Kus	1 Kus

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Spona veka BKR G	DK DBKR G	6049280	Kus	30 Kus
Protiprachový prvek a spojovací lišta FS	SSE SSLB 400 FS	6049296	Kus	1 Kus
Deliaca stena tvaru Z 100 FS	TSG100Z BKRS FS	6062390	m	3 m
