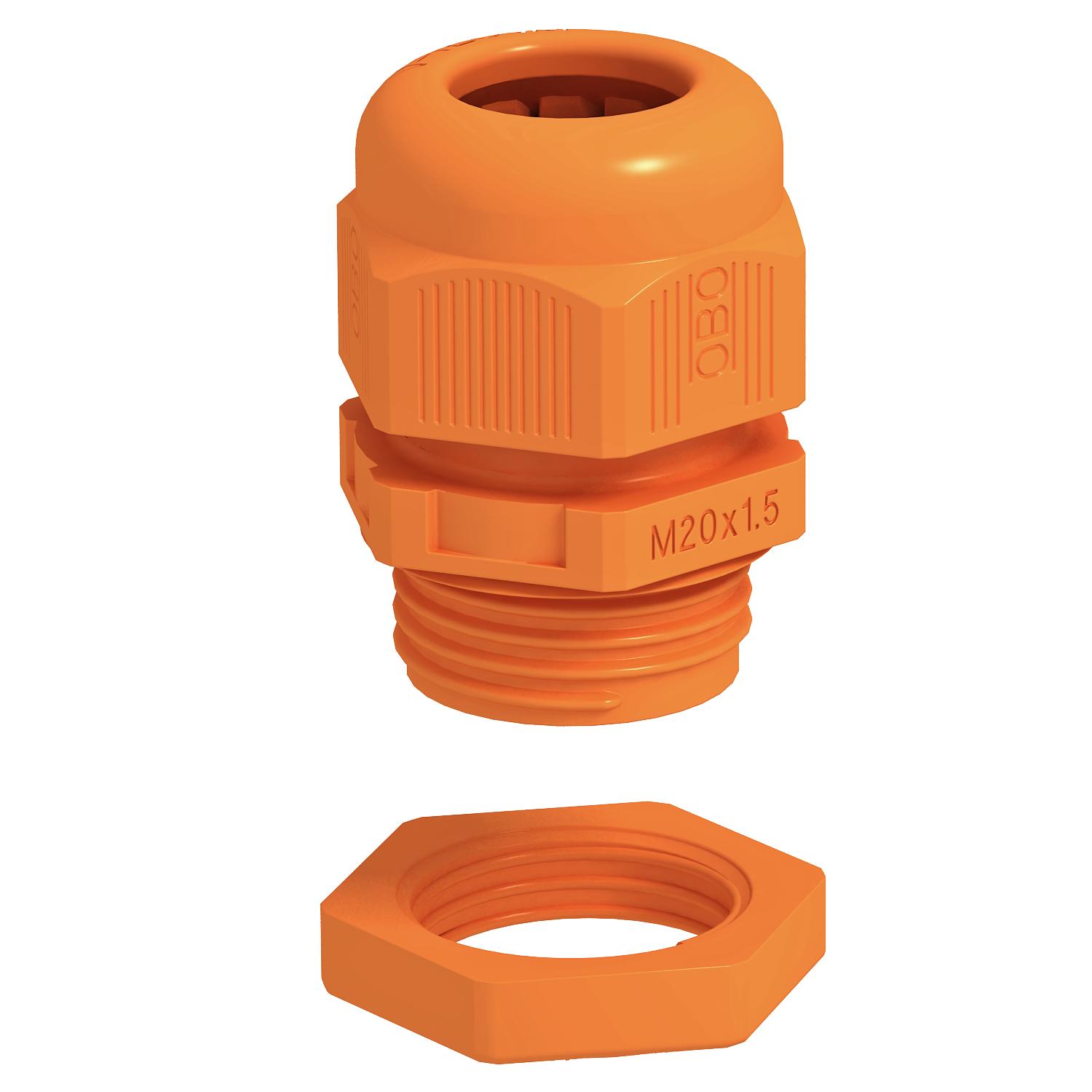

Káblová vývodka s protimaticou v súprave
Výr. č. 7205657 | EAN 4012196632800
- Popis produktu
-
Popis produktuRobustná káblová vývodka vo vyhotovení s klobúkovou maticou s metrickým pripojovacím závitom podľa IEC 423 vrátane predmontovanej protimatice.
Pre vysoké nároky na tesnosť. Odľahčenie od ťahu, ochrana proti pretočeniu a tesnosť v rámci celého rozsahu upnutia. Tesniaci krúžok z polychlóroprénového/akrylonitrilbutadiénového kaučuku. Tvarovaný tesniaci okraj vytvorený vstrekovaním na vloženom hrdle, nie je potrebný tesniaci krúžok pripojovacieho závitu.
Skúšané prostredníctvom VDE podľa normy DIN EN 50262, krytie IP 68 pri 5 baroch 1 h.
Na zachovanie elektrickej funkčnosti podľa DIN 4102 časť 12 v spojení s uzatvorenými odbočnými krabicami FireBox radu T.
Farba: pastelová oranžová.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Dĺžka závitu 9 mm Druh závitu metrický Farba oranžová; RAL 2003 Materiál Polyamid Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 10 mm Oblasť utesnenia D min. 4,5 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Produktová séria FireBox, řada T Rozmer M16 Rozmer E1 (mm) 22 mm Rozmer E2 25 mm Rozpojiteľný skrutkový spoj nie S kontramaticou áno Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C V zhode s ROHS áno Veľkosť kľúča 20 Veľkosť kľúča 1 20 mm Veľkosť kľúča 2 22 mm Viacnásobná tesniaca vložka nie Vystužený skleným vláknom nie Závit M16 x 1,5 Rozmery

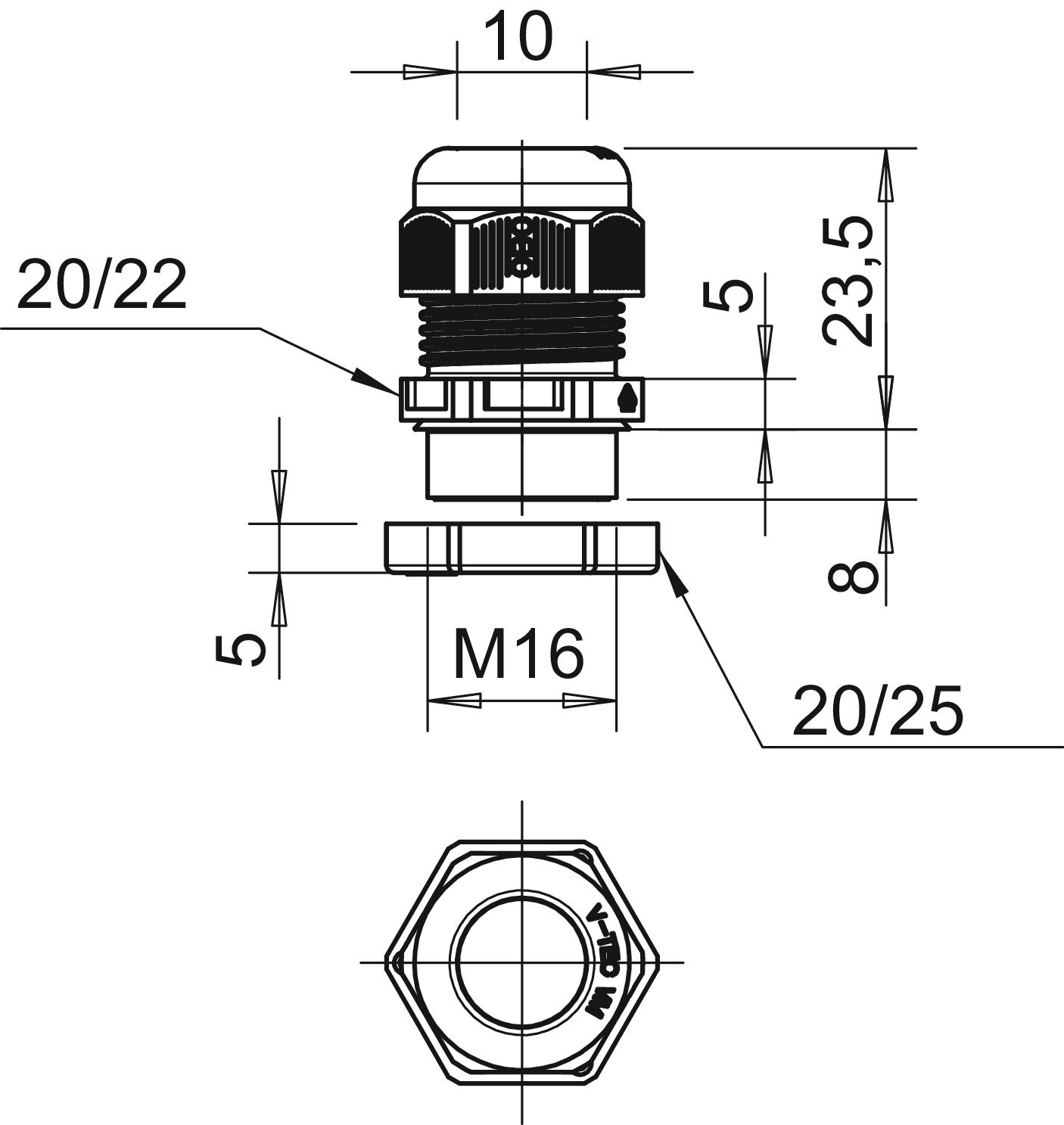

Rozmer G M16 x 1,5 mm Rozmer L max. 23,5 mm Rozmer L min. 21,5 mm Rozmer L1 8 mm Rozmer L2 5 mm Rozmer L3 5 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,0336 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,0336 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC VM16+ OR / 7205657 , 0.19MB , pdfBrožúra FireBox , 2.61MB , pdfEÚ Vyhlásenie o zhode V-TEC VM16+ OR / 7205657 , 0.13MB , pdfREACH Vyhlásenie o zhode V-TEC VM16+ OR / 7205657 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC VM16+ OR / 7205657 , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
