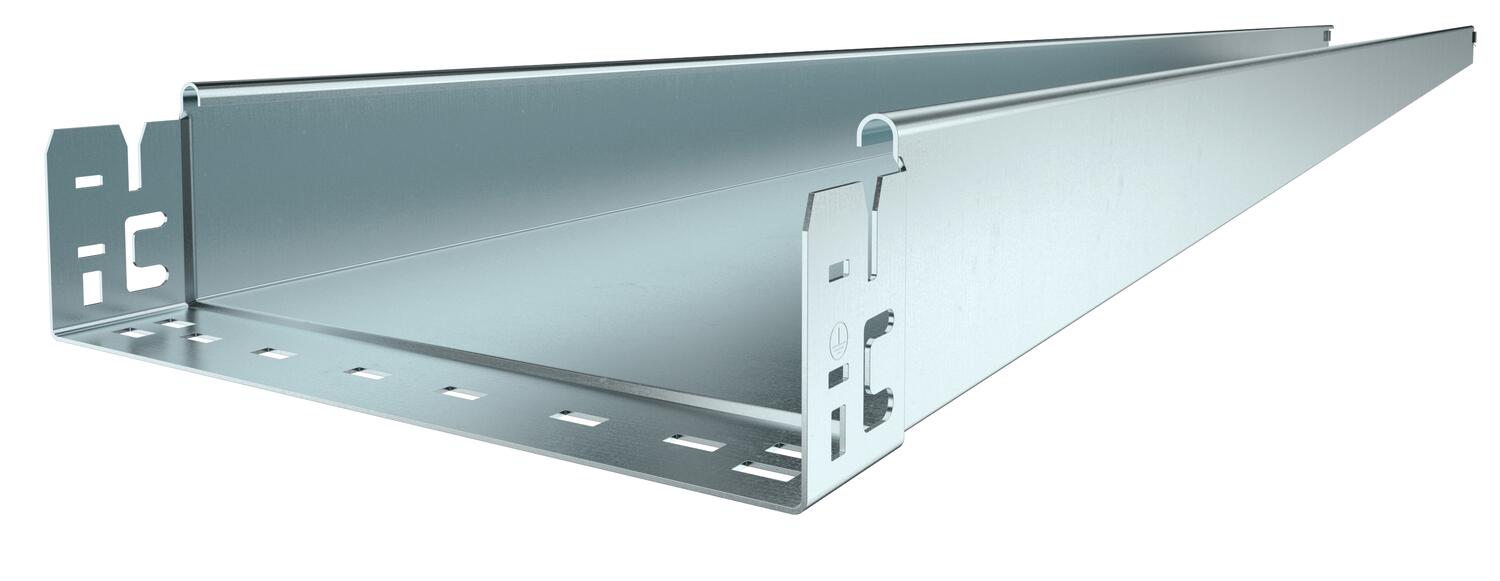

Kabelový žlab SKS-Magic® 85 neděrovaný FS

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	85 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Bočné dierovanaie	nie
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka

Produktová séria	Řada SKSM
Rozmer	85x100x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	83 cm²
Úžitkový prierez	8300 mm²
Užitočná dĺžka	3000 mm
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Dĺžka	3050 mm
Rozmer B	100 mm

Šírka	100 mm
Výška	85 mm

Vzdialenosť podpier 1,5 m	2,8 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m

Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	0,75 kN/m

CO2 stopa (GWP) od kolísky po bránu	10,0972 kg CO2e / 1 meter
CO₂ Footprint (GWP)	10,0972 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSMU 810 FS	3050 mm	100 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059762	m	3 m
SKSMU 820 FS	3050 mm	200 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059766	m	3 m
SKSMU 830 FS	3050 mm	300 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059768	m	3 m
SKSMU 840 FS	3050 mm	400 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059770	m	3 m
SKSMU 850 FS	3050 mm	500 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059772	m	3 m
SKSMU 860 FS	3050 mm	600 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059774	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Oblouk 45°, bočnice 85 FS	RB 45 810 FS	6036200	Kus	1 Kus
Oblouk 90°, bočnice 85 FS	RB 90 810 FS	6036700	Kus	1 Kus
Vestavný odbočný díl 85 FS	RAA 810 FS	6042131	Kus	1 Kus
Křížení 85 FS	RK 810 FS	7027331	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 85 FS	TSG 85 FS	6062114	m	3 m
