Kabelový žlab SKS-Magic® 60 FT 3050 | 150 | 60 | 1,5 | nie | pozinkováno | Oceľ | žiarovo zinkované ponorením

Kabelový žlab SKS-Magic® 60 FT

Výr. č. 6059475 | EAN 4012195832614

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	7,615 kg CO2e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Rozmer	60x150x3050
Rozmer B	150 mm

Rozmer L	30 mm
Rozmer x	46 mm
Rozmer y	112 mm
S horným dielom	nie
Šírka	150 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	8800 mm²
Úžitkový prierez	88 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,58 kN/m
Vzdialenosť podpier 3,0 m	1 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu SKSM 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059485	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 150 FT	6051359	m	3 m
45° oblouk 60 FT	RB 45 615 FT	6036132	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 615 FT	6036592	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FT	RB W 615 FT	6037122	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 615 FT	6042213	Kus	1 Kus

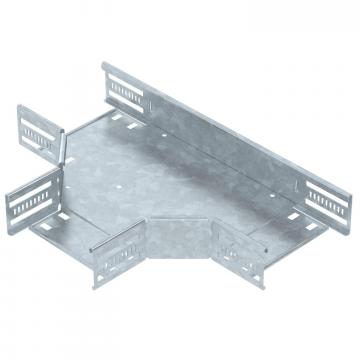

Díl T 60 FT	RT 615 FT	6038132	Kus	1 Kus
Veko s otočnou západkou DD	DRL 150 DD	6052706	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
