Kabelový žlab SKS-Magic® 110 neděrovaný FS

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Bočné dierovanaie	nie
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka

Produktová séria	Řada SKSM
Rozmer	110x400x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	438 cm²
Úžitkový prierez	43800 mm²
Užitočná dĺžka	3000 mm
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Dĺžka	3050 mm
Rozmer B	400 mm

Šírka	400 mm
Výška	110 mm

CO2 stopa (GWP) od kolísky po bránu	20,3499 kg CO2e / 1 meter
CO₂ Footprint (GWP)	20,3499 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSMU 110 FS	3050 mm	100 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059836	m	3 m
SKSMU 115 FS	3050 mm	150 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059838	m	3 m
SKSMU 120 FS	3050 mm	200 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059840	m	3 m
SKSMU 130 FS	3050 mm	300 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059842	m	3 m
SKSMU 140 FS	3050 mm	400 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059844	m	3 m
SKSMU 150 FS	3050 mm	500 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059846	m	3 m
SKSMU 160 FS	3050 mm	600 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059848	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

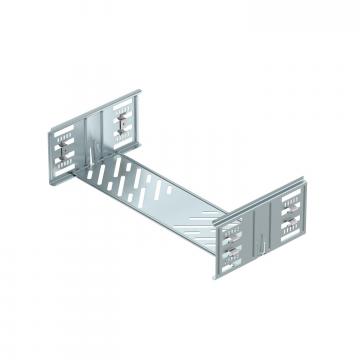

Sada podélných spojek Magic FS	KTSMV 140 FS	6069098	Kus	1 Kus
Oblouk 45°, bočnice 110 FS	RB 45 140 FS	6036306	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 140 FS	6036808	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 140 FS	6042159	Kus	1 Kus
Díl T 110 FS	RT 140 FS	6038308	Kus	1 Kus
Křížení 110 FS	RK 140 FS	7027357	Kus	1 Kus
Veko s otočnou západkou FS	DRL 400 FS	6052401	m	3 m
Deliaca stena 110 FS	TSG 110 FS	6062122	m	3 m
