Kabelový žlab SKS-Magic® 110 FS 3050 | 100 | 110 | 1,5 | nie | pozinkováno | Oceľ | pásovo zinkované

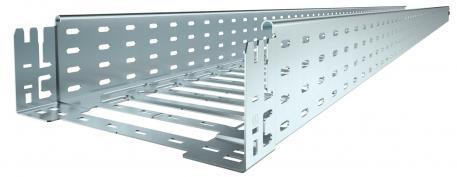

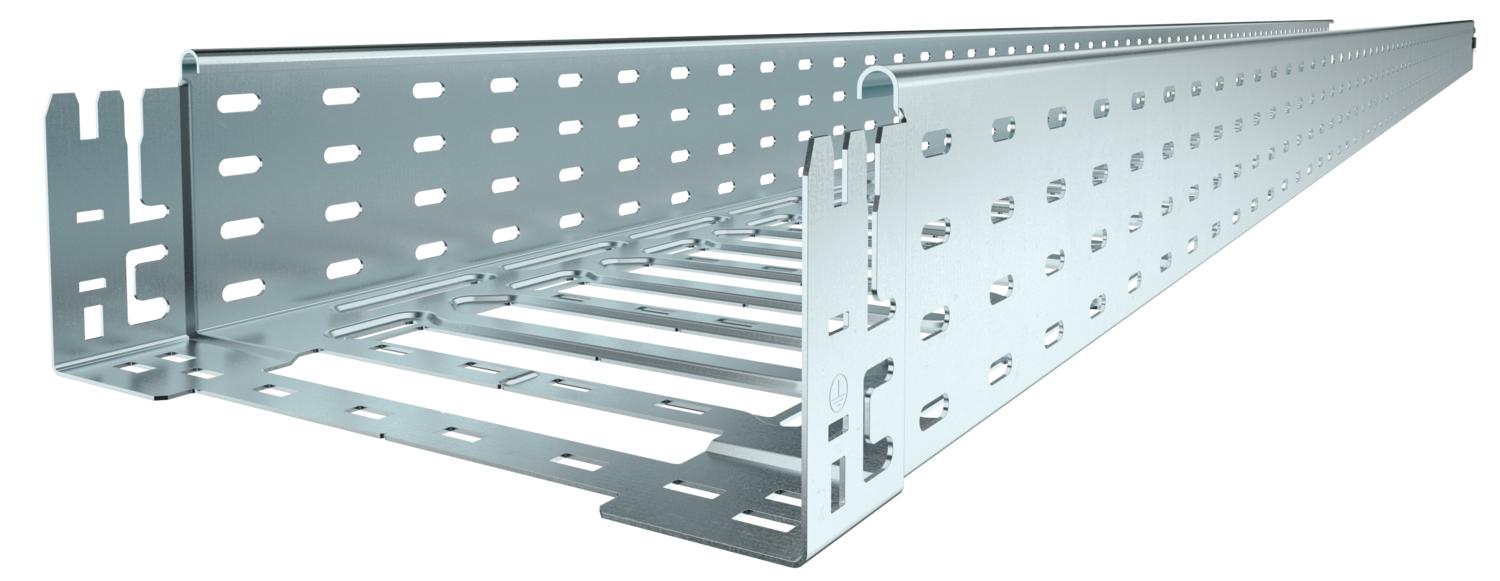

Kabelový žlab SKS-Magic® 110 FS

Výr. č. 6059614 | EAN 4012195829560

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	9,2837 kg CO2e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka
Rozmer	110x100x3050
Rozmer B	100 mm
Rozmer L	30 mm

Rozmer y	62 mm
S horným dielom	nie
Šírka	100 mm
Trieda zaťaženia NEMA	8C
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	108 cm²
Úžitkový prierez	10800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,57 kN/m
Vzdialenosť podpier 2,5 m	2,14 kN/m
Vzdialenosť podpier 3,0 m	1,7 kN/m
Vzdialenosť podpier 3,5 m	1,25 kN/m
Vzdialenosť podpier 4,0 m	0,8 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu SKSM 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSM 110 FS	3050 mm	100 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059614	m	3 m
SKSM 115 FS	3050 mm	150 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059616	m	3 m
SKSM 120 FS	3050 mm	200 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059618	m	3 m
SKSM 130 FS	3050 mm	300 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059620	m	3 m
SKSM 140 FS	3050 mm	400 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059622	m	3 m
SKSM 150 FS	3050 mm	500 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059624	m	3 m
SKSM 160 FS	3050 mm	600 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059626	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

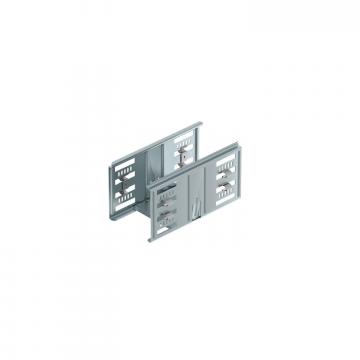

Sada podélných spojek Magic FS	KTSMV 110 FS	6069090	Kus	1 Kus
Oblouk 45°, bočnice 110 FS	RB 45 110 FS	6036300	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 110 FS	6036800	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 110 FS	6042151	Kus	1 Kus
Díl T 110 FS	RT 110 FS	6038300	Kus	1 Kus
Křížení 110 FS	RK 110 FS	7027351	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 110 FS	TSG 110 FS	6062122	m	3 m
90° oblouk Magic 110 FS	RBM 90 110 FS	6041840	Kus	1 Kus
