Kabelový žlab SKS 110 FT SOMY 3000 | 300 | 1,5 | nie | Oceľ | žiarovo zinkované ponorením 85µm

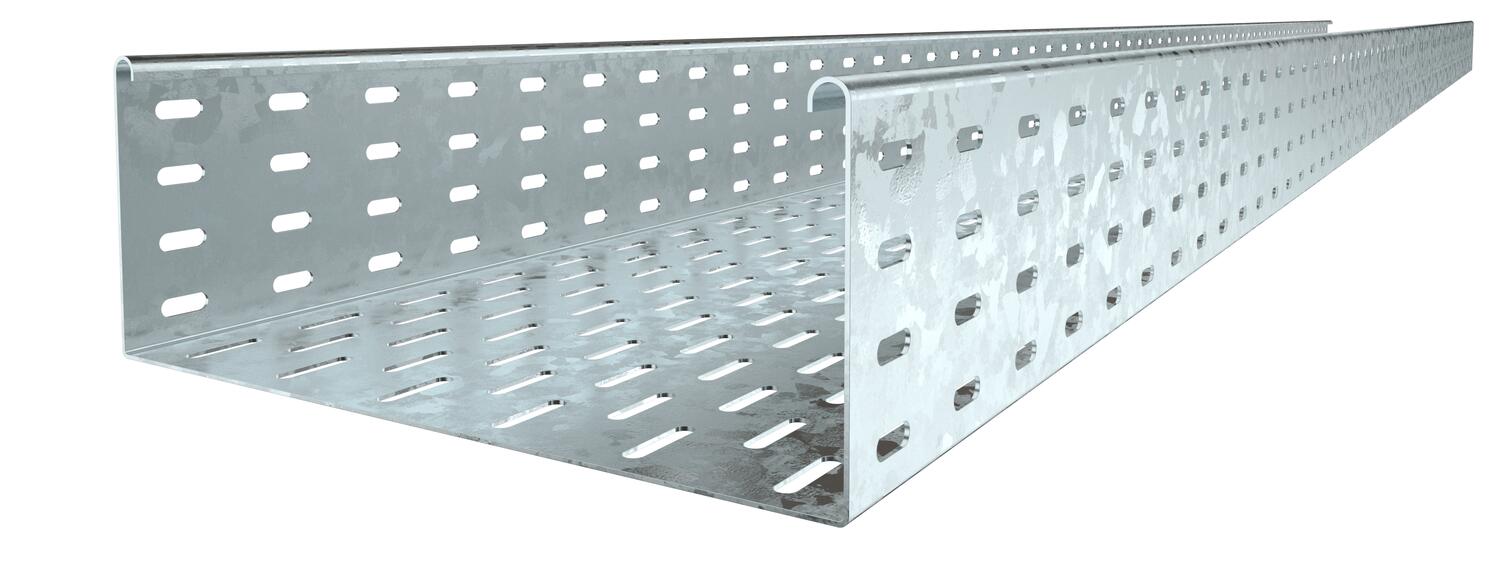

Kabelový žlab SKS 110 FT SOMY

Výr. č. 7196025 | EAN 4012195872504

Výr. č. / Typ	7196025 / SKS 130 FT SO

Dĺžka	3000 mm

Šírka	300 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením 85µm

Popis produktu

Popis produktu

SKS 110 = Systém těžkých kabelových žlabů s výškou bočnice 110 mm..

Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je upevněn na výložníku šrouby FRS M6x 12. Povrchová úprava s mimořádně vysokou tloušťkou vrstvy zinku je vytvořena jednorázovým ponorem.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením 85µm

Prevedenie spojky	bez spojky
Produktová séria	Řada SKS
Rozmer	110x300x3000
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	328 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

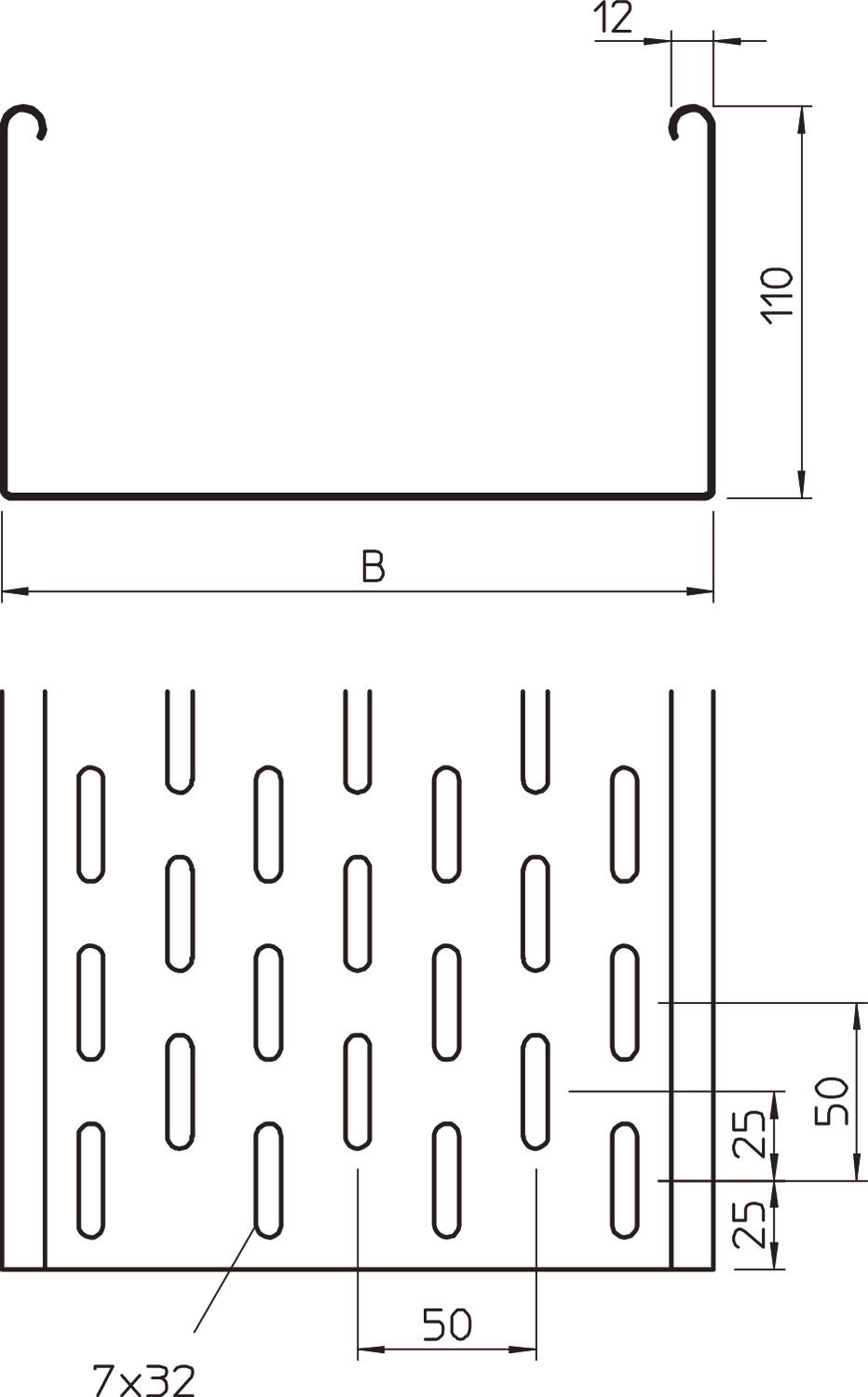

Rozmery

Dĺžka	3000 mm
Rozmer B	300 mm

Šírka	300 mm
Výška	110 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,4 kN/m

Vzdialenosť podpier 3,0 m	1,2 kN/m
Vzdialenosť podpier 4,0 m	0,8 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	14,4147 kg CO2e / 1 meter
CO₂ Footprint (GWP)	14,4147 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového žľabu typu SKS 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
