Kabelový žlab RKS-Magic® 60 FT
Výr. č. 6047690 | EAN 4012195903956
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.
Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 10,0819 kg CO2e / 1 meter Dierovanie dna 1,00 Dĺžka 3050 mm Dĺžka 10 ft Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Hrúbka plechu 0,04 in Hrúbka plechu 1 mm Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Protipožiarna ochrana Zachovanie funkčnej odolnosti špecifická káblová nosná konštrukcia Rozmer 60x400x3050 Rozmer B 400 mm Rozmer t 200 mm Rozmer x 300 mm Rozmer y 350 mm S horným dielom nie Šírka 16 in Šírka 400 mm Trieda zaťaženia NEMA 8AA Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 23800 mm² Úžitkový prierez 238 cm² Užitočná dĺžka 3000 mm Vyhotovenie s veľkým rozpätím nie Výška 60 mm Výška 2 in Vzdialenosť podpier 1,0 m 2,1 kN/m Vzdialenosť podpier 1,5 m 1,35 kN/m Vzdialenosť podpier 2,0 m 0,9 kN/m Vzdialenosť podpier 2,5 m 0,6 kN/m Zachovanie funkčnosti áno Technické údaje
Záťažový diagram káblového žľabu typu RKSM 60
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FT
DRL 400 FT 6051413 3 m

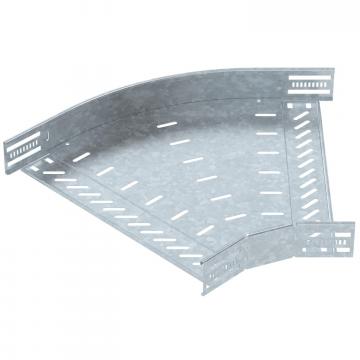

45° oblouk 60 FT
RB 45 640 FT 6036138 1 Kus

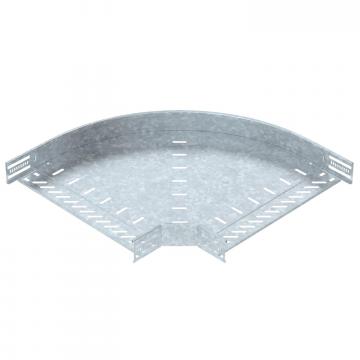

Oblouk 90°, bočnice 60 FT
RB 90 640 FT 6036598 1 Kus

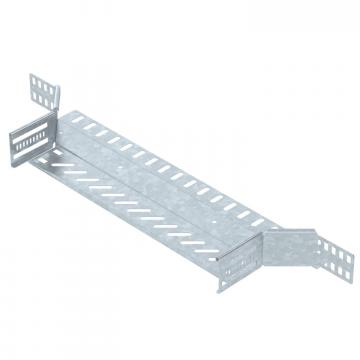

Vestavný odbočný díl 60 FT
RAA 640 FT 6042219 1 Kus

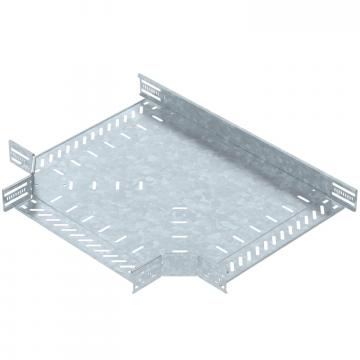

Díl T 60 FT
RT 640 FT 6038138 1 Kus

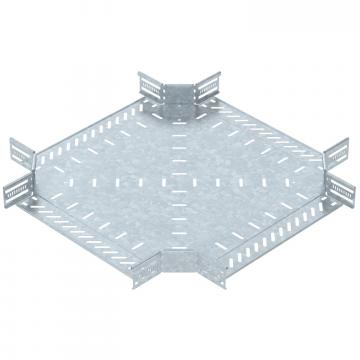

Křížení 60 FT
RK 640 FT 7027417 1 Kus
Veko s otočnou západkou DD
DRL 400 DD 6052715 3 m
Deliaca stena 60 DD
TSG 60 DD 6062327 3 m - Na stiahnutie
-
