Kabelový žlab RKS-Magic® 60 A4 3050 | 300 | 60 | 0,75 | áno | nehrdzavejúca oceľ | Ušľachtilá oceľ, nehrdzavejúca 1.4571 | lesklá, dodatočne upravená

Kabelový žlab RKS-Magic® 60 A4

Výr. č. 6047657 | EAN 4012195706199

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu

Zachovanie funkčnosti

Farba	nehrdzavejúca oceľ

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Dierovanie dna	1
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Hrúbka plechu	0,75 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená

Prevedenie spojky	integrovaná spojka
Produktová séria	Řada RKSM
Protipožiarna ochrana	Zachovanie funkčnej odolnosti špecifická káblová nosná konštrukcia
Rozmer	60x300x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	178 cm²
Úžitkový prierez	17800 mm²
Užitočná dĺžka	3000 mm
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	áno

Rozmery

Dĺžka	3050 mm
Rozmer B	300 mm
Rozmer t	100 mm
Rozmer x	200 mm

Rozmer y	250 mm
Šírka	300 mm
Výška	60 mm

Zaťaženie

Vzdialenosť podpier 1,0 m	1,2 kN/m
Vzdialenosť podpier 1,5 m	0,9 kN/m

Vzdialenosť podpier 2,0 m	0,6 kN/m
Vzdialenosť podpier 2,5 m	0,4 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	13,64 kg CO2e / 1 meter
CO₂ Footprint (GWP)	13,64 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového žľabu typu RKSM 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047738	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic A4	KTSMV 630 A4	6068986	Kus	1 Kus

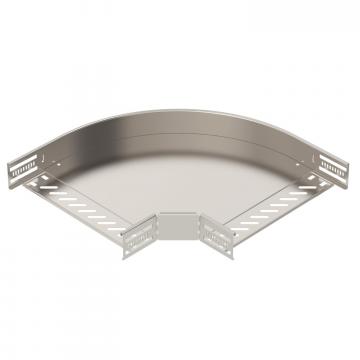

Oblouk 90°, bočnice 60 A4	RB 90 630 A4	6036656	Kus	1 Kus
Vestavný odbočný díl 60 A4	RAA 630 A4	6042377	Kus	1 Kus
Veko s otočnou západkou A4	DRL 300 A4	6052983	m	3 m
Deliaca stena 60 A4	TSG 60 A4	6062086	m	3 m
