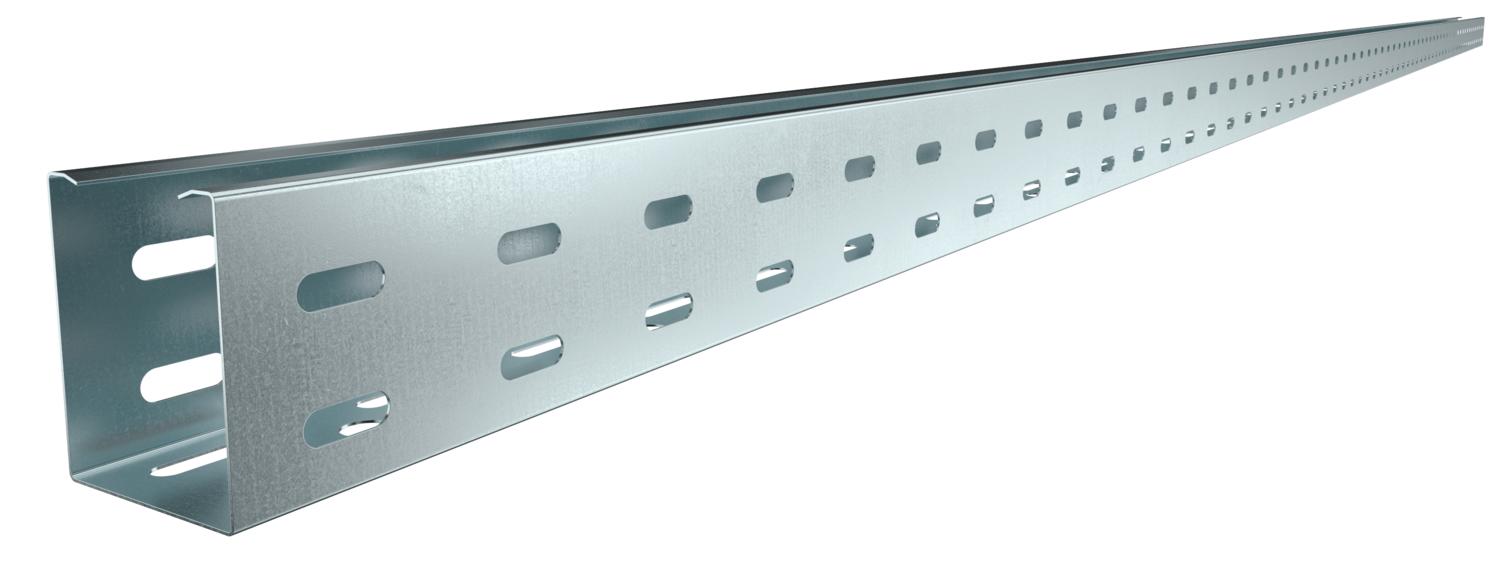

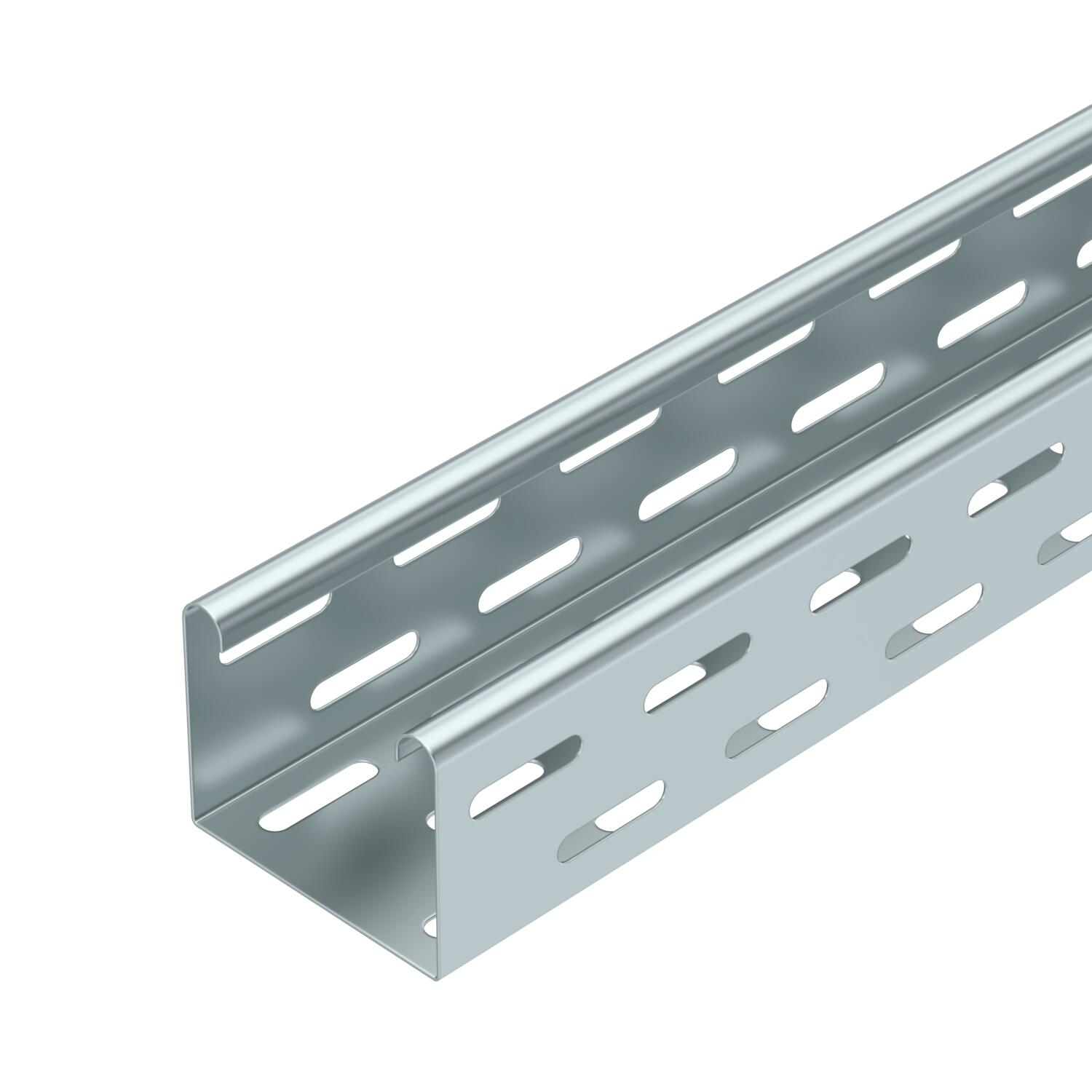

Kabelový žlab RKS 60 FS děrovaný, bez prolisů dna
Výr. č. 6055893 | EAN 4012196388691
- Popis produktu
-
Popis produktuRKS 60 = Systém racionálních kabelových žlabů s bočnicí 60 mm vysokou.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Kabelový žlab se upevňuje na výložník šrouby FRS M6x 12.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Dierovanie dna 1 Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Hrúbka plechu 0,03 in Hrúbka plechu 0,75 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Prevedenie spojky bez spojky Produktová séria Řada RKS Rozmer 60x75x3000 Rozmer 60 x 75 S horným dielom nie Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 4200 mm² Úžitkový prierez 42 cm² V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Rozmery

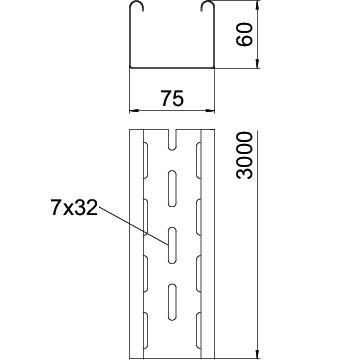

Dĺžka 10 ft Dĺžka 3000 mm Rozmer B 75 mm Rozmer L 3000 mm Šírka 3 in Šírka 75 mm Výška 2 in Výška 60 mm Zaťaženie
Vzdialenosť podpier 1,0 m 1,3 kN/m Vzdialenosť podpier 1,5 m 0,65 kN/m Vzdialenosť podpier 2,0 m 0,4 kN/m Vzdialenosť podpier 2,5 m 0,25 kN/m Vzdialenosť podpier 3,0 m 0,15 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 2,8222 kg CO2e / 1 meter CO₂ Footprint (GWP) 2,8222 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje

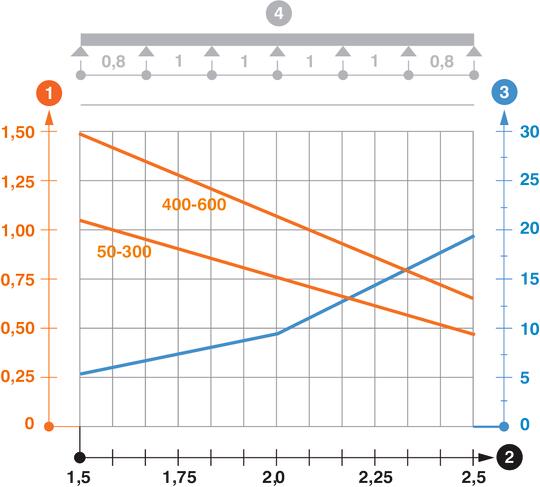

Zatěžovací diagram kabelového žlabu typu RKS 60
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pozdĺžna spojka FS
RLVK 60 FS 6067093 10 Kus
Veko s otočnou západkou FS
DRL 075 FS 6052029 3 m
Deliaca stena 60 FS
TSG 60 FS 6062068 3 m - Na stiahnutie
-
