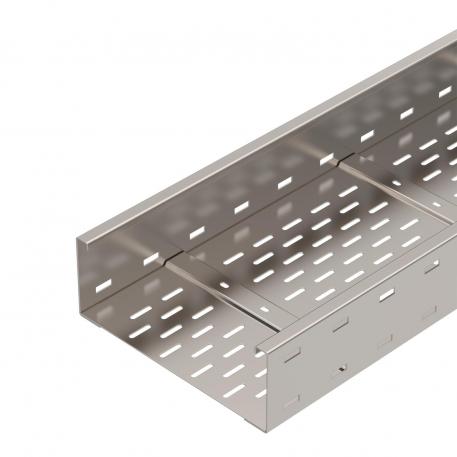

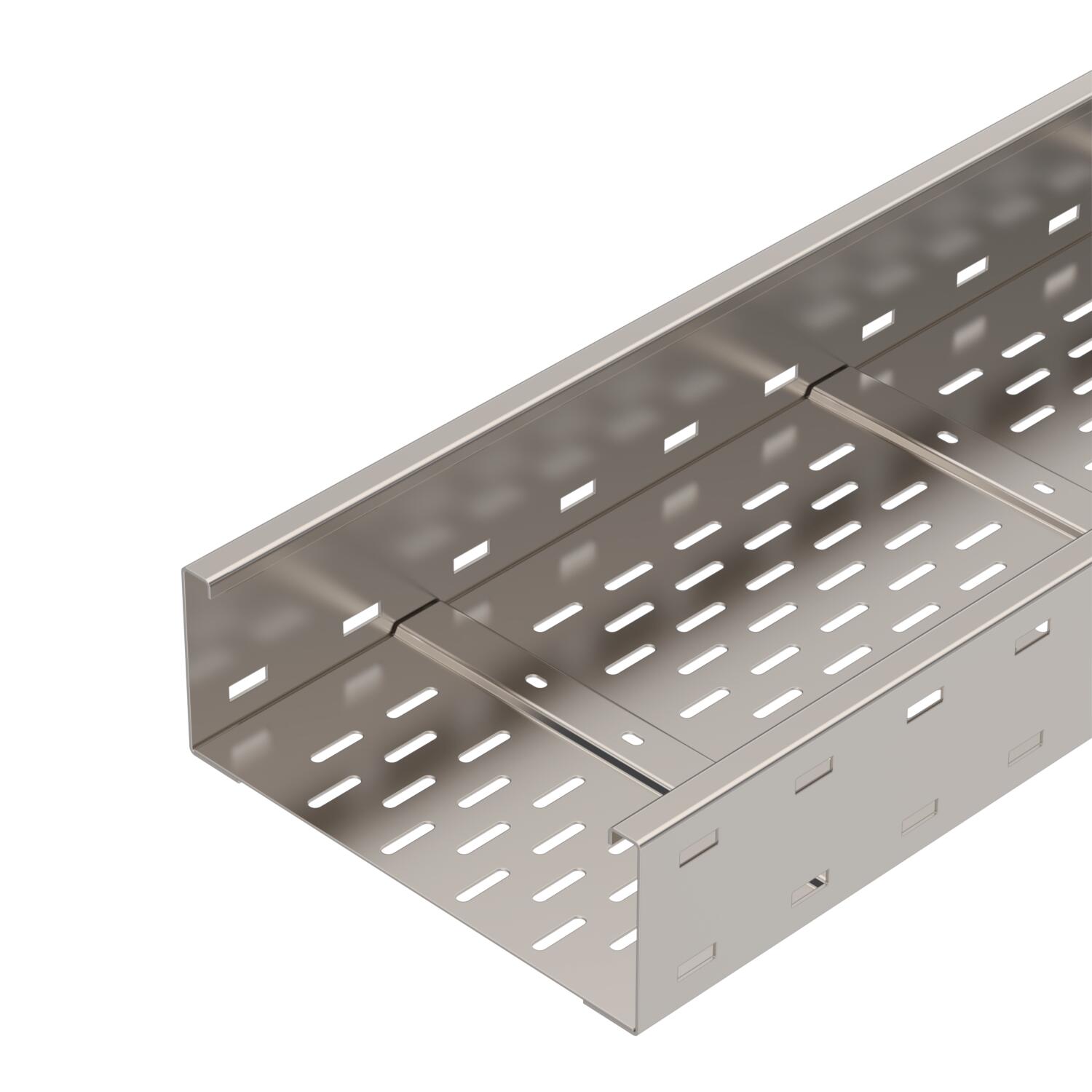

Kabelový žlab pro velká rozpětí WKSG 110 A2

Výr. č. 6098165 | EAN 4012195683513

nie
6000 mm
2 mm
Popis produktu
Popis produktu
Systém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Podélné spojky typu WRVL 110 je nutné zvlášť objednat.

  • Magnetický útlum stínění
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Káblový žľab pre veľké rozpätie, bočná výška 110 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Bočné dierovanaie áno
Druh spojky káblového nosného systému priskrutkované
Farba nehrdzavejúca oceľ
Hrúbka plechu 2 mm
Magnetické tienenie bez krytu 20 dB
Magnetické tlmenie s krytom 50 dB
Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne áno
Nehrdzavejúca oceľ, morená nie
Povrch lesklá, dodatočne upravená
Prevedenie spojky bez spojky
Produktová séria Řada WKSG
Rozmer 110x300x6000
Rozmer 110 X 300
Úžitkový prierez 30500 mm²
Úžitkový prierez 305 cm²
Užitočná dĺžka 6000 mm
V zhode s ROHS áno
Vyhotovenie s veľkým rozpätím áno
Zachovanie funkčnosti nie

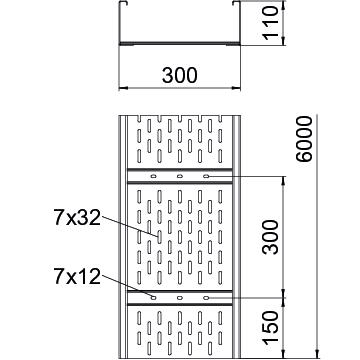

Rozmery

Dĺžka 6000 mm
Rozmer B 300 mm
Rozmer L 6000 mm
Šírka 300 mm
Výška 110 mm

Zaťaženie

Vzdialenosť podpier 3,0 m 2,5 kN/m
Vzdialenosť podpier 3,5 m 2,01 kN/m
Vzdialenosť podpier 4,0 m 1,6 kN/m
Vzdialenosť podpier 4,5 m 1,32 kN/m
Vzdialenosť podpier 5,0 m 1,1 kN/m
Vzdialenosť podpier 6,0 m 0,75 kN/m
Vzdialenosť podpier 7,0 m 0,45 kN/m
Vzdialenosť podpier 8,0 m 0,2 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu 41,4816 kg CO2e / 1 meter
CO₂ Footprint (GWP) 41,4816 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit m
Declared Unit Quantity 1

Technické údaje

Záťažový diagram káblového žľabu pre veľké rozpätie typu WKSG 110

Záťažový diagram káblového žľabu pre veľké rozpätie typu WKSG 110
  • Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
  • Vzdialenosť podpier v m Vzdialenosť podpier v m
  • Prehyb priečnika v mm pri prípustnom kN/m Prehyb priečnika v mm pri prípustnom kN/m
  • Schéma zaťaženia pri skúšobnej metóde Schéma zaťaženia pri skúšobnej metóde
  • Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
  • Krivka prehybu priečnika podľa vzdialenosti podpier Krivka prehybu priečnika podľa vzdialenosti podpier
Všetky typy

Všetky typy

Typ Zachovanie funkčnosti Dĺžka Šírka Hrúbka plechu Výr. č. Množstvo najm. PJ
WKSG 120 A2 nie 6000 mm 200 mm 2 mm 6098161
6 m
WKSG 130 A2 nie 6000 mm 300 mm 2 mm 6098165
6 m
WKSG 140 A2 nie 6000 mm 400 mm 2 mm 6098169
6 m
WKSG 150 A2 nie 6000 mm 500 mm 2 mm 6098173
6 m
WKSG 160 A2 nie 6000 mm 600 mm 2 mm 6098177
6 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Víko s otočnou západkou, A2 Víko s otočnou západkou, A2 WDRL 1116 30 A2 6227362
3 m
Podélná spojka A2 Podélná spojka A2 WRVL 110 A2 6091229
2 Kus
Úhlová spojka 110 A2 Úhlová spojka 110 A2 WRWVK 110 A2 6091393
2 Kus
Lišta miest styku A2 Lišta miest styku A2 SSLB 300 A2 7070365
20 Kus
Kloubová spojka A2 Kloubová spojka A2 WRGV 110 A2 6091338
2 Kus
Rohový vestavný díl 110 A2 Rohový vestavný díl 110 A2 WEAS 110 A2 6098483
1 Kus
Přepážka 85 A2 Přepážka 85 A2 TSG 85 A2 6062173
3 m
