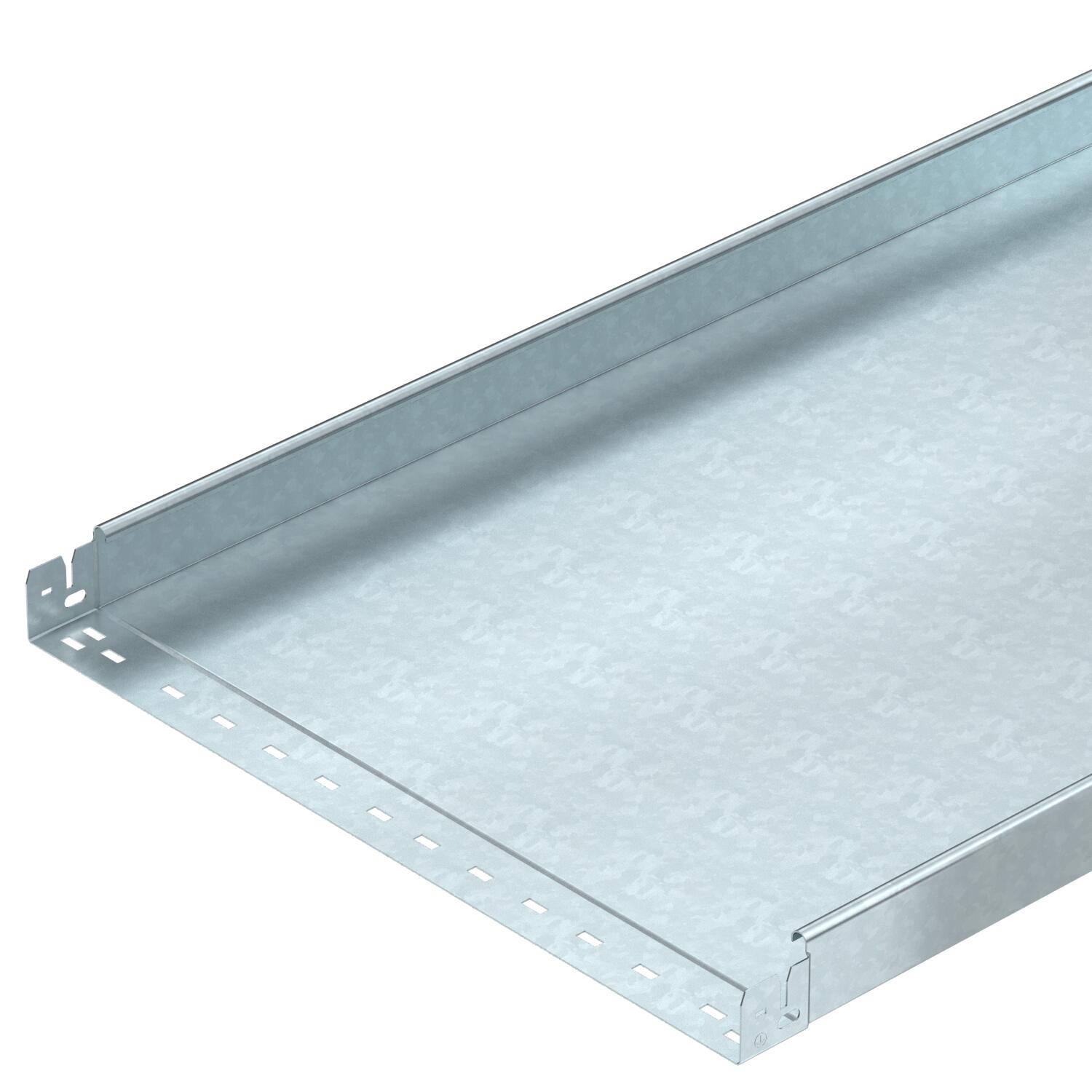

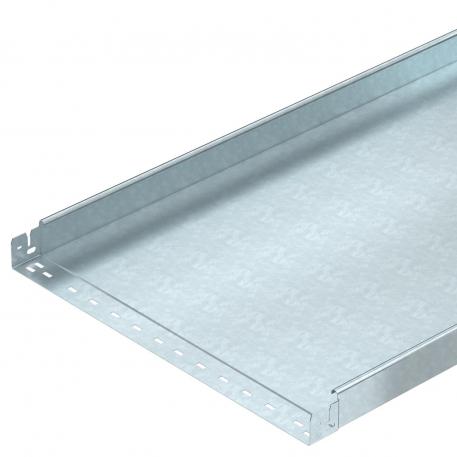

Kabelový žlab MKS-Magic® 60 neděrovaný FT

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Bočné dierovanaie	nie
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka

Produktová séria	Řada MKSM
Rozmer	60x600x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	35800 mm²
Úžitkový prierez	358 cm²
Užitočná dĺžka	3000 mm
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Dĺžka	3050 mm
Rozmer B	600 mm

Šírka	600 mm
Výška	60 mm

Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m

Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolísky po bránu	14,1218 kg CO2e / 1 meter
CO₂ Footprint (GWP)	14,1218 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSMU 610 FT	3050 mm	100 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059248	m	3 m
MKSMU 615 FT	3050 mm	150 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059250	m	3 m
MKSMU 620 FT	3050 mm	200 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059252	m	3 m
MKSMU 630 FT	3050 mm	300 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059254	m	3 m
MKSMU 640 FT	3050 mm	400 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059256	m	3 m
MKSMU 650 FT	3050 mm	500 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059258	m	3 m
MKSMU 660 FT	3050 mm	600 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059260	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 600 FT	6051472	m	3 m
45° oblouk 60 FT	RB 45 660 FT	6036142	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 660 FT	6036602	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 660 FT	6042223	Kus	1 Kus
Díl T 60 FT	RT 660 FT	6038142	Kus	1 Kus
Křížení 60 FT	RK 660 FT	7027421	Kus	1 Kus
Veko s otočnou západkou DD	DRL 600 DD	6052724	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
