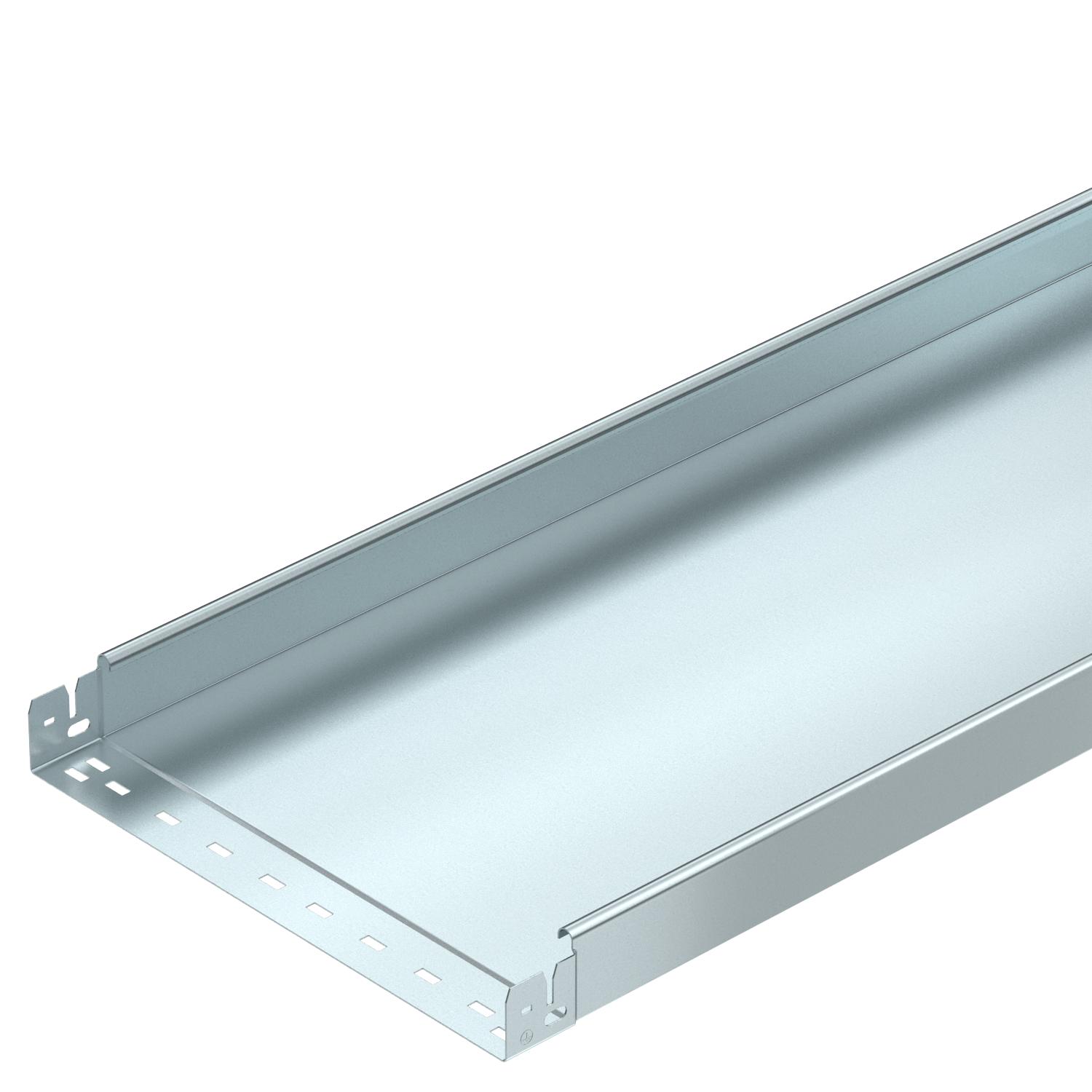

Kabelový žlab MKS-Magic® 60 neděrovaný FS

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Bočné dierovanaie	nie
CO2 stopa (GWP) od kolísky po bránu	9,781 kg CO2e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka
Rozmer	60x400x3050
Rozmer B	400 mm

S horným dielom	nie
Šírka	400 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	238 cm²
Úžitkový prierez	23800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m
Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059230	m	3 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059232	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059237	m	3 m
MKSMU 640 FS	3050 mm	400 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059239	m	3 m
MKSMU 650 FS	3050 mm	500 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059241	m	3 m
MKSMU 660 FS	3050 mm	600 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059243	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic FS	KTSMV 640 FS	6068922	Kus	1 Kus
45° oblouk 60 FS	RB 45 640 FS	6036108	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 640 FS	6036568	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 640 FS	6037108	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 640 FS	6042119	Kus	1 Kus
Díl T 60 FS	RT 640 FS	6038108	Kus	1 Kus
Křížení 60 FS	RK 640 FS	7027317	Kus	1 Kus
Veko s otočnou západkou FS	DRL 400 FS	6052401	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
Oblouk 45° Magic 60 FS	RBM 45 640 FS	6041048	Kus	1 Kus
