Kabelový žlab MKS-Magic® 110 FS 3050 | 300 | 110 | 1 | nie | pozinkováno | Oceľ | pásovo zinkované

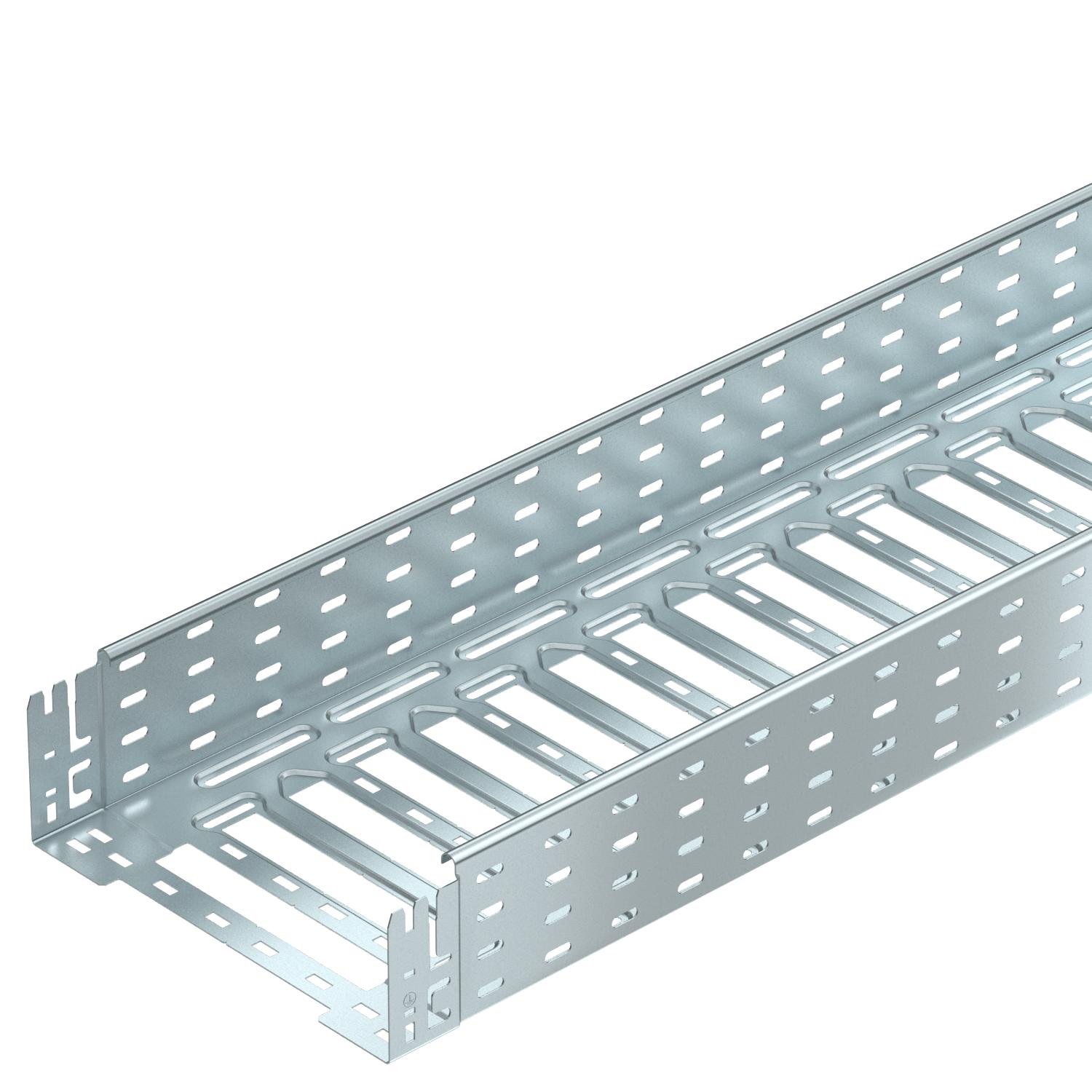

Kabelový žlab MKS-Magic® 110 FS

Výr. č. 6059162 | EAN 4012195830948

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno
Povrch	pásovo zinkované

Prevedenie spojky	integrovaná spojka
Produktová séria	Řada MKSM
Rozmer	110x300x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	328 cm²
Úžitkový prierez	32800 mm²
Užitočná dĺžka	3000 mm
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Rozmery

Dĺžka	3050 mm
Rozmer B	300 mm
Rozmer L	180 mm
Rozmer x	196 mm

Rozmer y	262 mm
Šírka	300 mm
Výška	110 mm

Zaťaženie

Trieda zaťaženia NEMA	8A
Vzdialenosť podpier 1,5 m	1,8 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m

Vzdialenosť podpier 2,5 m	0,93 kN/m
Vzdialenosť podpier 3,0 m	0,7 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	9,7698 kg CO2e / 1 meter
CO₂ Footprint (GWP)	9,7698 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového žľabu typu MKSM 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059160	m	3 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059168	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic FS	KTSMV 130 FS	6069096	Kus	1 Kus
Oblouk 45°, bočnice 110 FS	RB 45 130 FS	6036304	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 130 FS	6036806	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 130 FS	6042157	Kus	1 Kus
Díl T 110 FS	RT 130 FS	6038306	Kus	1 Kus
Křížení 110 FS	RK 130 FS	7027355	Kus	1 Kus
Veko s otočnou západkou FS	DRL 300 FS	6052304	m	3 m
Deliaca stena 110 FS	TSG 110 FS	6062122	m	3 m
