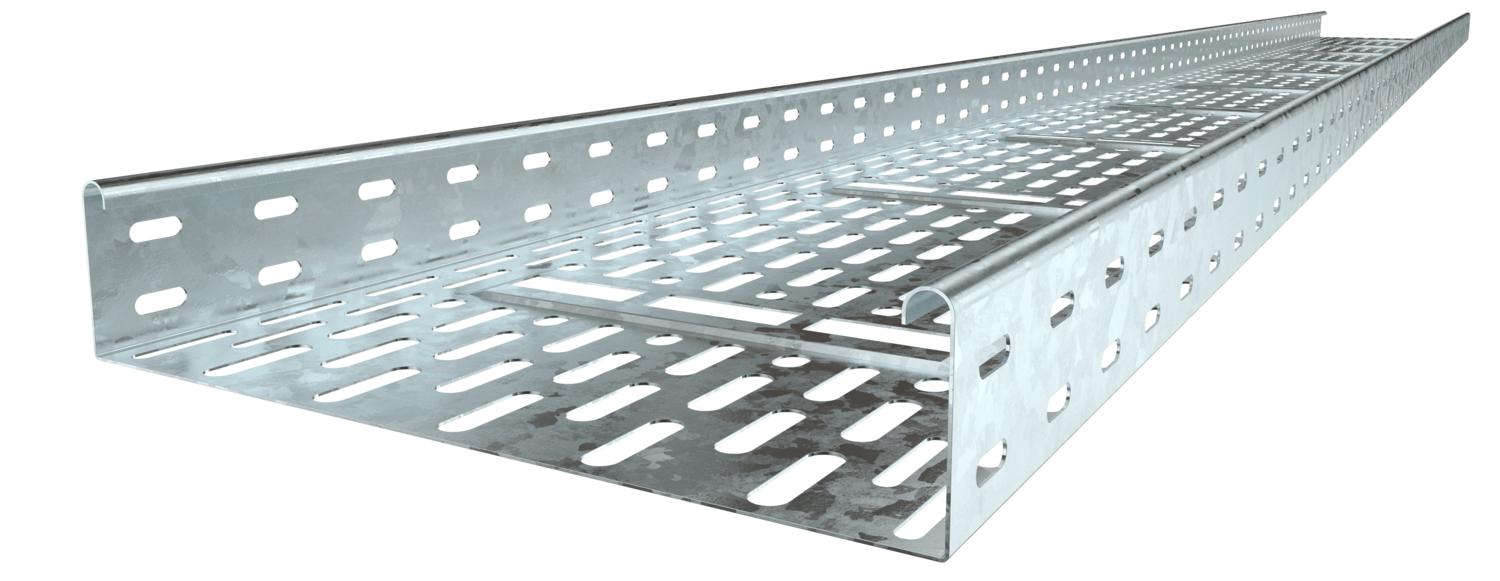

Kabelový žlab DKS 60 FT
Výr. č. 6085326 | EAN 4012196070091
- Popis produktu
-
Popis produktuDKS 60 = systém kabelových žlabů s mnohočetným děrováním s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Systém kabelových žlabů s mnohočetným děrováním ( podíl 30%) podle Směrnice VdS 2092 k montáži pod sprinklery.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Dierovanie dna 1 Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Hrúbka plechu 1 mm Hrúbka plechu 0,06 in Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Použitie samočinného hasiaceho zariadenia áno Povrch žiarovo zinkované ponorením Prevedenie spojky bez spojky Produktová séria Řada DKS Rozmer 60 x 100 Rozmer 60x100x3000 S horným dielom nie Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 58 cm² Úžitkový prierez 5800 mm² V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Rozmery
Dĺžka 10 ft Dĺžka 3000 mm Rozmer B 100 mm Šírka 100 mm Šírka 4 in Výška 60 mm Výška 2 in Zaťaženie
Vzdialenosť podpier 1,5 m 1,75 kN/m Vzdialenosť podpier 2,0 m 0,95 kN/m Vzdialenosť podpier 2,5 m 0,5 kN/m Vzdialenosť podpier 3,0 m 0,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 4,3682 kg CO2e / 1 meter CO₂ Footprint (GWP) 4,3682 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Záťažový diagram káblového žľabu typu DKS 60
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FT
DRL 100 FT 6051340 3 m - Na stiahnutie
-
