Kabelový žebřík SLCS 110, 3 m C30 FT 3000 | 300 | 2 | nie

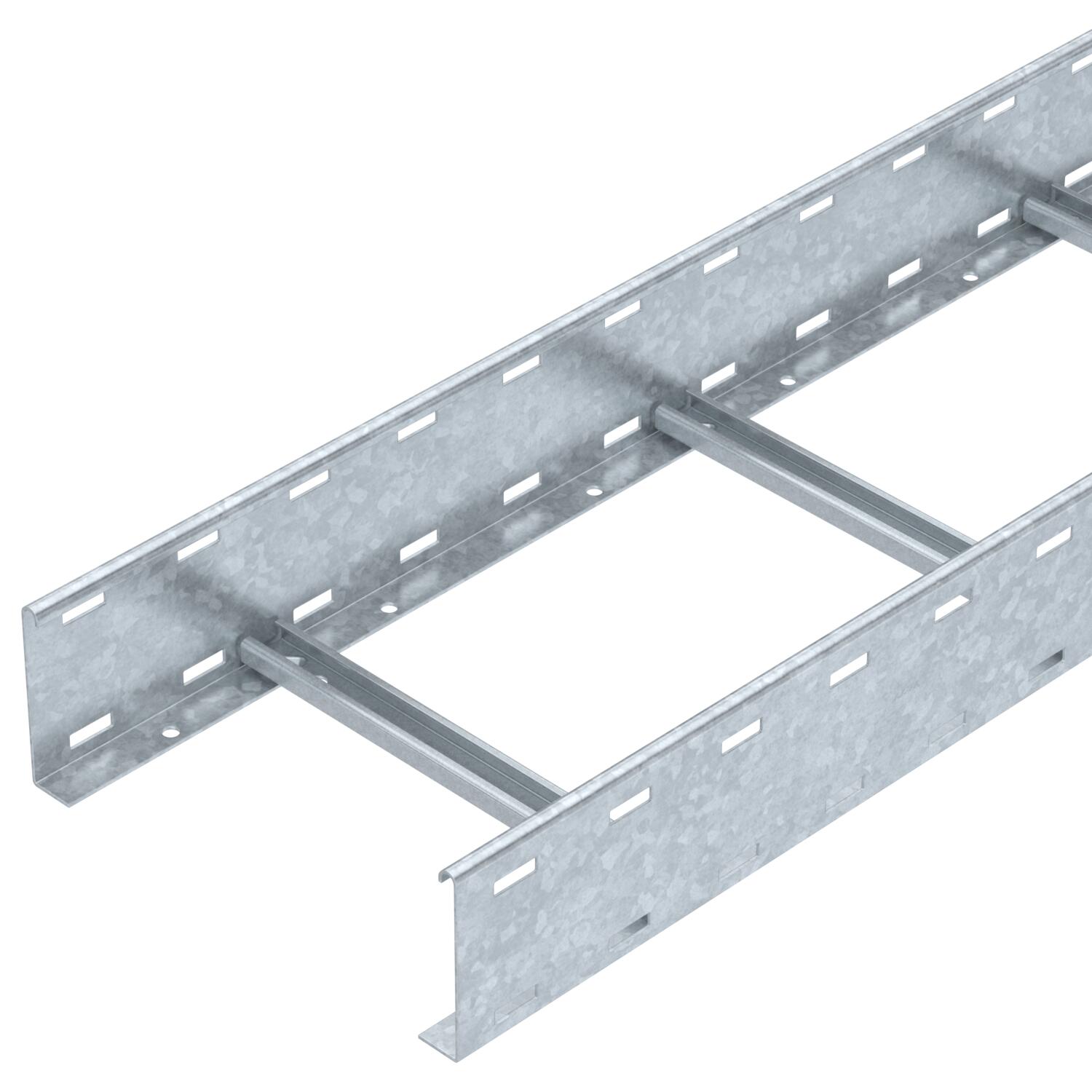

Kabelový žebřík SLCS 110, 3 m C30 FT

Výr. č. 6207304 | EAN 4012196431861

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka bočnice	2 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Kabelový žebřík s výškou bočnice 110 mm s přivařeným, nahoru otevřeným profilem příčky C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Farba	pozinkováno
Hrúbka bočnice	2 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením
Produktová séria	Řada SLCS
Rozmer	110x300x3000

Upevnenie priečky	zvárané
Úžitkový prierez	270 cm²
Úžitkový prierez	27000 mm²
V zhode s ROHS	áno
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil nedierovaný
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

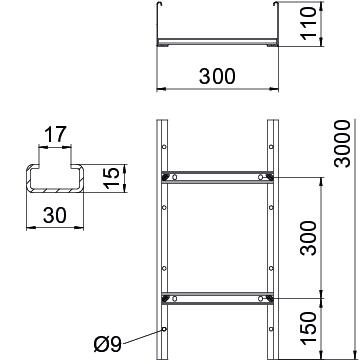

Rozmery

Dĺžka	3000 mm
Rozmer B	300 mm
Rozmer štrbiny priečky	17,00

Šírka	300 mm
Výška	110 mm

Zaťaženie

Vzdialenosť podpier 2,0 m	4 kN/m
Vzdialenosť podpier 2,5 m	3 kN/m
Vzdialenosť podpier 3,0 m	2,3 kN/m
Vzdialenosť podpier 3,5 m	1,6 kN/m

Vzdialenosť podpier 4,0 m	1 kN/m
Vzdialenosť podpier 4,5 m	0,83 kN/m
Vzdialenosť podpier 5,0 m	0,7 kN/m
Vzdialenosť podpier 6,0 m	0,25 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	12,0072 kg CO2e / 1 meter
CO₂ Footprint (GWP)	12,0072 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového rebríka typu SLCS 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	nie	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	nie	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	nie	6207306	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	nie	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	nie	6207312	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná spojka FT	LVG 110 FT	6216548	Kus	10 Kus
90° oblouk 110 FT	LB 90 1130 R3 FT	6225144	Kus	1 Kus
Multifunkční spojka FT	LMFV 1130 FT	6225772	Kus	1 Kus
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
Odbočný plech FT	LAB 30 FT	6220444	Kus	1 Kus
